BR180 Tianniu
, BR150 Tianniu
, kam tipi debriyaj Tianniu

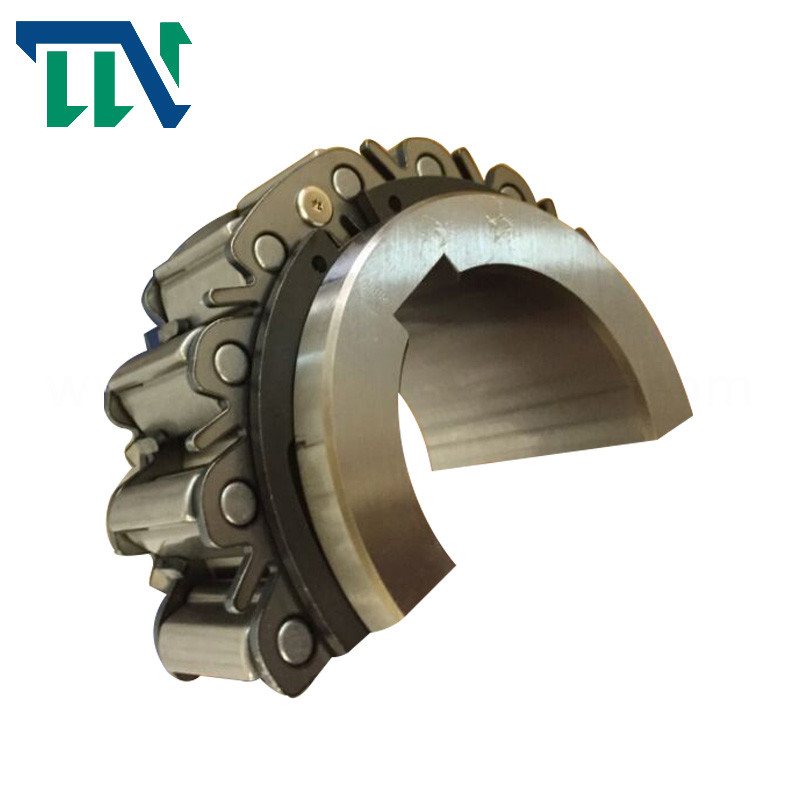

BR240 BR220 BR190 Kam Geri Döndürmeli Debriyaj
Geri Döndürme ve Taşma Uygulamaları için Kam Debriyajı (BR)
üretim tanıtımı
BR SERİSİ PAKET TİPİ CAM DEBRİYAJININ KULLANILMASI
Önceki tiplere benzer şekilde, paket tipi Kam Debriyajı, bir tork kolu ve/veya bağlantı ile montajı hızlı ve kolay hale getiren bilyalı yataklı bir kaset şeklinde tasarlanmıştır.Paket tipi Kam Debriyajı gresle yağlanmıştır.
Kurulum ve Kullanım
1. Kam Debriyaj montajı için h6 veya h7 mil toleranslarının kullanılmasını öneririz.
2. Bir ISO R773 (DIN 6885.1) paralel anahtarı kullanın.Anahtarın kama yuvasında hareket etmediğinden emin olun.Gevşek bir anahtar Kam Debriyajına zarar verir.
3. Kam Kavramasını bir mil üzerine takarken, lütfen aşağıda özetlenen prosedürü izleyin.Debriyaja asla çelik çekiçle vurmayın veya gereksiz darbe yükleri uygulamayın.
1) Kam Kavrama dönüş yönünü doğrulayın.İç yuvadaki ok, serbest çalışma (kam devre dışı) yönünü gösterir.Kam kavrama yönünün amaçlanan uygulamaya uygun olduğundan emin olun.
2) Yuva çevresinde yumuşak bir çekiçle iç yuvaya hafifçe vurun, böylece Kam Kavrama şaftın ucuna yavaş ve düzgün bir şekilde hareket eder.Dış halkanın yerinden çıkmadığından emin olun.
3) İç yatağın üzerine bir uç plakası yerleştirin ve sağdaki şemada gösterildiği gibi Kam Kavramasını mile çekmek için montaj cıvatalarını kullanın.
4) Kam Kavramasının mil üzerinde hareket edemediğinden emin olmak için uç plakayı iyice sıkın.
4. Tork kolu kullanıyorsanız, tork kolunu monte etmek için kullanılan cıvataların çekme mukavemetinin 10.9 veya daha fazla olduğundan emin olun ve bunları iyice sıkın.
5. Tork kolu ile tork kolu durdurucusu arasında 2 mm boşluk bırakın.Tork kolu sağlam bir şekilde monte edilmişse, Kam Debriyajına sonunda ona zarar verebilecek bir yük uygulayacaktır.
6. Bazı egzoz fanı yardımcı tahrik sistemi uygulamalarında karşılaşılan gibi, şaftın termal genleşmeden uzama olasılığı varsa, uygun bir kaplin takın.
7. Baskı yükleriyle karşılaşılırsa, bu baskı yüklerinin Kam Kavramasına aktarılmasını önleyecek bir baskı yatağı takın.
8. Kam Debriyajı, sevkiyat öncesi gres ile önceden paketlenmiştir ve kurulum ve çalıştırma için hazırdır.Yağlama yönergeleri için sayfa 80'e bakın.
Ürün Parametreleri
| modeli |
Delik boyutu |
A |
B |
C
(h7) |
D
(h7) |
E |
F |
MontajDelikleri |
çekme
delikler
|
h dk |
ben |
J |
K |
L |
Mmaks |
| Çap (H7) |
Anahtar
yol
|
pah
Ö
|
PCD |
Hayır.-Dia. |
No.-Boyut |
| G |
QR |
ST |
| BR20 |
20 |
6x2.8 |
0,5 |
35 |
35 |
90 |
66 |
40.7 |
40.7 |
78 |
6-6.6 |
2-M6 |
53 |
0 |
0 |
5 |
5 |
4.0 |
| BR25 |
25 |
8x3.3 |
0,5 |
35 |
35 |
95 |
70 |
44.7 |
44.7 |
82 |
6-6.6 |
2-M6 |
58 |
0 |
0 |
5 |
5 |
4.0 |
| BR30 |
30 |
8x3.3 |
1.0 |
35 |
35 |
100 |
75 |
49.7 |
49.7 |
87 |
6-6.6 |
2-M6 |
64 |
0 |
0 |
5 |
5 |
4.0 |
| BR35 |
35 |
10x3.3 |
1.0 |
35 |
35 |
110 |
80 |
54.7 |
54.7 |
96 |
8-6.6 |
2-M6 |
70 |
0 |
0 |
5 |
5 |
4.0 |
| BR40 |
40 |
12x3.3 |
1.0 |
35 |
35 |
125 |
90 |
64.7 |
64.7 |
108 |
8-9.0 |
2-M8 |
81 |
0 |
0 |
5 |
5 |
4.0 |
| BR45 |
45 |
14x3.8 |
1.0 |
35 |
35 |
130 |
95 |
69.7 |
69.7 |
112 |
8-9.0 |
2-M8 |
86 |
0 |
0 |
5 |
5 |
4.0 |
| BR50 |
50 |
14x3.8 |
1.0 |
40 |
40 |
150 |
110 |
84.7 |
84.7 |
132 |
8-9.0 |
2-M8 |
103 |
0 |
0 |
7.5 |
7.5 |
6.5 |
| BR60 |
60 |
18x4.4 |
1.5 |
60 |
50 |
175 |
125 |
80 |
80 |
155 |
8-11.0 |
2-M10 |
110 |
5 |
5 |
7 |
7 |
6.0 |
| BR70 |
70 |
20x4.9 |
1.5 |
60 |
50 |
190 |
140 |
95 |
95 |
165 |
12-11.0 |
2-M10 |
125 |
5 |
5 |
7 |
7 |
6.0 |
| BR80 |
80 |
22x5.4 |
1.5 |
70 |
60 |
210 |
160 |
115 |
115 |
185 |
12-11.0 |
2-M10 |
148 |
5 |
5 |
12 |
12 |
11.0 |
| BR90 |
90 |
25x5.4 |
1.5 |
80 |
70 |
230 |
180 |
135 |
135 |
206 |
12-13,5 |
2-M12 |
170 |
5 |
5 |
17 |
17 |
16.0 |
| BR100 |
100 |
28x6.4 |
1.5 |
90 |
80 |
270 |
210 |
143 |
143 |
240 |
12-17.5 |
2-M16 |
180 |
5 |
5 |
13.7 |
13.7 |
12.0 |
| BR130 |
130 |
32x7.4 |
2.0 |
90 |
80 |
310 |
240 |
173 |
173 |
278 |
12-17.5 |
2-M16 |
210 |
5 |
5 |
13.7 |
13.7 |
12.0 |
| BR150 |
150 |
36x8.4 |
2.0 |
90 |
80 |
400 |
310 |
243 |
243 |
360 |
12-17.5 |
2-M16 |
280 |
5 |
5 |
13.7 |
13.7 |
12.0 |
| BR180 |
180 |
45x10.4 |
2.0 |
105 |
80 |
400 |
310 |
290 |
270 |
360 |
12-17.5 |
2-M16 |
280 |
5 |
20 |
11.5 |
15.9 |
14.0 |
| BR190 |
190 |
45x10.4 |
2.0 |
105 |
80 |
420 |
330 |
310 |
286 |
380 |
16-17.5 |
2-M16 |
300 |
5 |
20 |
12.5 |
8.9 |
7.5 |
| BR220 |
220 |
50x11,4 |
2.0 |
105 |
80 |
460 |
360 |
340 |
320 |
410 |
18-17.5 |
2-M16 |
330 |
5 |
20 |
12.5 |
10.9 |
9.0 |
| BR240 |
240 |
56x12.4 |
2.0 |
105 |
80 |
490 |
390 |
370 |
350 |
440 |
18-17.5 |
2-M16 |
360 |
5 |
20 |
12.5 |
10.9 |
9.0 |
modeli |
pah |
sen |
OilPlugPosition/Dia. |
Ağırlık
(kilogram) |
AtaletMoment
GD2
(kgm2) |
| N |
P |
V |
W |
X×PT-Y |
| BR20 |
1.5 |
1.5 |
30.0 |
17.5 |
- |
4×PT-1/16 |
1.3 |
2.25×10-4 |
| BR25 |
1.5 |
1.5 |
30.0 |
17.5 |
- |
4×PT-1/16 |
1.4 |
3.28×10-4 |
| BR30 |
1.5 |
1.5 |
30.0 |
17.5 |
- |
4×PT-1/16 |
1.5 |
4.44×10-4 |
| BR35 |
1.5 |
1.5 |
22.5 |
17.5 |
- |
4×PT-1/8 |
1.9 |
5,65×10-4 |
| BR40 |
1.5 |
1.5 |
22.5 |
17.5 |
- |
4×PT-1/8 |
2.4 |
1.01×10-3 |
| BR45 |
1.5 |
1.5 |
22.5 |
17.5 |
- |
4×PT-1/8 |
2.6 |
1.22×10-3 |
| BR50 |
2.5 |
2.0 |
22.5 |
20 |
- |
4×PT-1/8 |
4.1 |
2.64×10-3 |
| BR60 |
3.5 |
2.0 |
22.5 |
25 |
- |
4×PT-1/8 |
7.3 |
3.73×10-3 |
| BR70 |
3.5 |
2.0 |
15.0 |
25 |
- |
4×PT-1/8 |
8.1 |
6.65×10-3 |
| BR80 |
3.5 |
2.0 |
15.0 |
14 |
32 |
4×PT-1/8 |
12.0 |
1.77×10-2 |
| BR90 |
3.5 |
2.0 |
15.0 |
19 |
32 |
4×PT-1/8 |
16.0 |
3.16×10-2 |
| BR100 |
4.5 |
2.0 |
15.0 |
20 |
40 |
4×PT-1/4 |
23.0 |
6.31×10-2 |
| BR130 |
4.5 |
2.0 |
15.0 |
20 |
40 |
4×PT-1/4 |
31.0 |
0.109 |
| BR150 |
4.5 |
3.0 |
15.0 |
20 |
40 |
4×PT-1/4 |
58.0 |
0.365 |
| BR180 |
4.5 |
3.0 |
15.0 |
20 |
40 |
4×PT-1/4 |
60.0 |
0.435 |
| BR190 |
4.5 |
3.0 |
11.25 |
20 |
40 |
4×PT-1/4 |
65.0 |
0.563 |
| BR220 |
4.5 |
3.0 |
10.0 |
20 |
40 |
4×PT-1/4 |
76.0 |
0.789 |
| BR240 |
4.5 |
3.0 |
10.0 |
20 |
40 |
4×PT-1/4 |
84.0 |
1.05 |
Notlar:
1. Paket tipi Kam Kavramaları siparişe göre yapılır.Sipariş vermek için lütfen boyut şemasına bakın.
Kam Debriyajı dikey uygulamada kullanılacaksa ve çalışma ortamı
sıcaklık –5°C'nin altında veya +40°C'nin üzerinde olacaktır.
2. Paket olduğunda, iç yarışın serbest çalışma dönüş hızının sınırlanacağı durumlar vardır.
tip CamClutch'lar yatay olarak kurulur,
3. Uygulamanız, aşağıda listelenmeyen bir debriyaj kavrama hızı veya iç yarış serbest koşu hızı gerektiriyorsa,
Bu katalog, lütfen bizimle iletişime geçin.
Boyutlar (Paket Tipi):
| modeli |
Delik boyutu
(H7) |
anahtar yolu |
A |
B |
C
(h7) |
D |
PCD
E |
OG |
ağırlık
(kilogram) |
| BR20P |
20 |
6X2.8 |
87 |
79 |
94 |
35 |
78 |
6-M6×12 |
3.4 |
| BR25P |
25 |
8X3.3 |
89 |
81 |
98 |
40 |
82 |
6-M6×12 |
3.8 |
| BR30P |
30 |
8X3.3 |
94 |
85 |
103 |
45 |
87 |
6-M6×12 |
4.3 |
| BR35P |
35 |
10X3.3 |
94 |
85 |
112 |
50 |
96 |
8-M6×12 |
5.1 |
| BR40P |
40 |
12X3.3 |
100 |
91 |
130 |
55 |
108 |
8-M8×16 |
7.5 |
| BR45P |
45 |
14X3.8 |
100 |
91 |
135 |
60 |
112 |
8-M8×16 |
7.9 |
| BR50P |
50 |
14X3.8 |
107 |
98 |
152 |
70 |
132 |
8-M8×16 |
10.9 |
| BR60P |
60 |
18X4.4 |
122 |
112 |
180 |
80 |
155 |
8-M10×20 |
17.5 |
| BR70P |
70 |
20X4.9 |
128 |
118 |
190 |
90 |
165 |
12-M10×20 |
19.5 |
| BR80P |
80 |
22X5.4 |
148 |
134 |
210 |
105 |
185 |
12-M10×20 |
27 |
| BR90P |
90 |
25X5.4 |
152 |
138 |
235 |
120 |
206 |
12-M12×24 |
35 |
| BR100P |
100 |
28X6.4 |
186 |
172 |
275 |
140 |
240 |
12-M16×32 |
60 |
| BR130P |
130 |
32X7.4 |
208 |
188 |
314 |
160 |
278 |
12-M16×32 |
80 |
| BR150P |
150 |
36X8.4 |
226 |
204 |
400 |
200 |
360 |
12-M16×32 |
151 |
| BR180P |
180 |
45X10.4 |
240 |
218 |
400 |
220 |
360 |
12-M16×32 |
169 |
| BR190P |
190 |
45X10.4 |
250 |
242 |
420 |
240 |
380 |
16-M16×32 |
193 |
| BR220P |
220 |
50X11.4 |
250 |
242 |
460 |
260 |
410 |
18-M16×32 |
220 |
| BR240P |
240 |
56X12.4 |
260 |
252 |
490 |
280 |
440 |
18-M16×32 |
267 |
Montaj örneği:
Kurulum ve Kullanım:
1. Önce dış bileziği takıyorsanız, uyumun hassasiyetini kontrol edin.Dış yuva montajı için toleranslar sağdaki tablolarda gösterilmiştir.Doğru toleransların elde edilebildiğini doğrulayın.Spesifikasyon dışı kurulum Kam Debriyajına zarar verebilir.
2. Kam Kavramasını yağlamak için, iç yatağın dış çevresine yağ sürün (montaj şemasına bakın).Kam Kavramasının aşırı ısı üretmesine neden olacağından aşırı yağlamadan kaçının.
3. Kam Debriyajını bir redüksiyon dişli kutusunda kullanırken, dişli kutusundan gelen yağın Kam Debriyajına girmediğinden emin olun.Kam Debriyajı, viskozite arttırıcı katkı maddeleri içeren dişli yağları ile temas ederse hizmet ömrü önemli ölçüde kısalabilir.Yağlama yönergeleri için sayfa 80'e bakın.
4. Dış bileziğin üzerine bir kapak veya conta desteği takarken, çekme oranı 10.9 veya daha fazla olan cıvatalar kullanın.Sızıntıyı önlemek için eşleştirme hizmetleri arasında bir sızdırmazlık maddesi veya paketleme malzemesi kullanın.
■ BR SERİSİ PAKET TİPİ CAM DEBRİYAJININ KULLANILMASI
Önceki tiplere benzer şekilde, paket tipi Kam Debriyajı, bilyalı rulman kaseti şeklinde tasarlanmıştır.
tork kolu ve/veya bağlantı ile hızlı ve kolay kurulum.Paket tipi Kam Debriyajı gresle yağlanmıştır.
