Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: AA serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
Rulman malzemesi AA serisi Debriyaj Yatağı |
Malzeme: |
GCR 15 Rulman Çelik |
Tip: |
Tek yönlü rulmanlar |
kalınlık (mm): |
47-190 |
Tork (Nm）: |
17-5813 |
Ağırlık (kg): |
0.23-6 |
Delik Boyutu (mm): |
15-70 |
İsim: |
Rulman malzemesi AA serisi Debriyaj Yatağı |
Malzeme: |
GCR 15 Rulman Çelik |
Tip: |
Tek yönlü rulmanlar |
kalınlık (mm): |
47-190 |
Tork (Nm）: |
17-5813 |
Ağırlık (kg): |
0.23-6 |
Delik Boyutu (mm): |
15-70 |

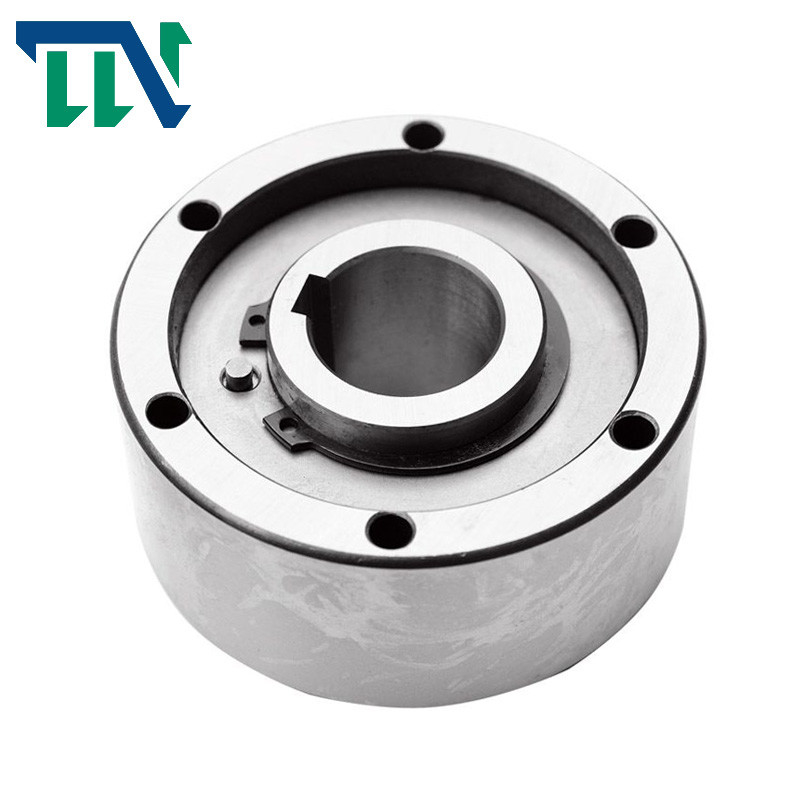

Rulman Malzemesi AA Serisi Debriyaj Rulman Tek Yönlü Rulman
üretim tanıtımı
Makaralı rulman bir çeşit rulmandır.Muylu döndüğünde, genellikle yerleştirme halkasına monte edilmiş birçok silindirle çevresel temas kurar.Makaralı rulmanlar, ön yükleme yoluyla iyi bir doğruluk ve sağlamlık sağlayabilir.Konik iç halka, yatağın çalışma boşluğunu keyfi olarak ayarlamak için de kullanılabilir.Bu çözüm, baskı makinesi tambur yatağının sıfır boşluk gereksinimini tamamen karşılayabilir
Tip AA, rulmansız bir makaralı tip serbest tekerlektir.Eksenel ve radyal yükleri desteklemek için rulmanlar gereklidir.
Bu tasarım, ± S/2'lik iç ve dış yuvanın eksenel yanlış hizalanmasını kabul edebilir.
Yağlama ve sızdırmazlık da tesisat tarafından sağlanmalıdır.
Standart yağlama yağdır.
İç yatak mile kilitlenmiştir.Dış yatağın merkezlenmesi için uygunluk, H7 toleransına uygun olmalıdır.
Dış yatağın bağlantısı, 10.9 veya daha iyi kaliteye cıvatalarla yapılır
Ürünler Parametreler
| Boy | TK1 | Aşırı hızlar | Ağırlık |
Sürüklemek tork |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | Ö | L | f | s | (kilogram) | TR | |
| (mm) | (Nm ) | (dk-1) | (dk-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
NOTLAR
1) Tmax = 2 kez;T KN
2) İç yarış aşımları
3) Dış yarış aşımları
DIN 6885.1'e göre kama yuvası
