Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: CKZ-B serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
CKZ-B Kovalı Elevatör İçin Tek Yönlü Debriyaj |
Malzeme: |
GCR 15 Rulman Çelik |
Tip: |
Tek yönlü rulmanlar |
kalınlık (mm): |
106-190 |
Tork (Nm）: |
404-1830 |
Ağırlık (kg): |
3.98-11.42 |
Delik Boyutu (mm): |
110-180 |
Garanti: |
12 ay |
İsim: |
CKZ-B Kovalı Elevatör İçin Tek Yönlü Debriyaj |
Malzeme: |
GCR 15 Rulman Çelik |
Tip: |
Tek yönlü rulmanlar |
kalınlık (mm): |
106-190 |
Tork (Nm）: |
404-1830 |
Ağırlık (kg): |
3.98-11.42 |
Delik Boyutu (mm): |
110-180 |
Garanti: |
12 ay |

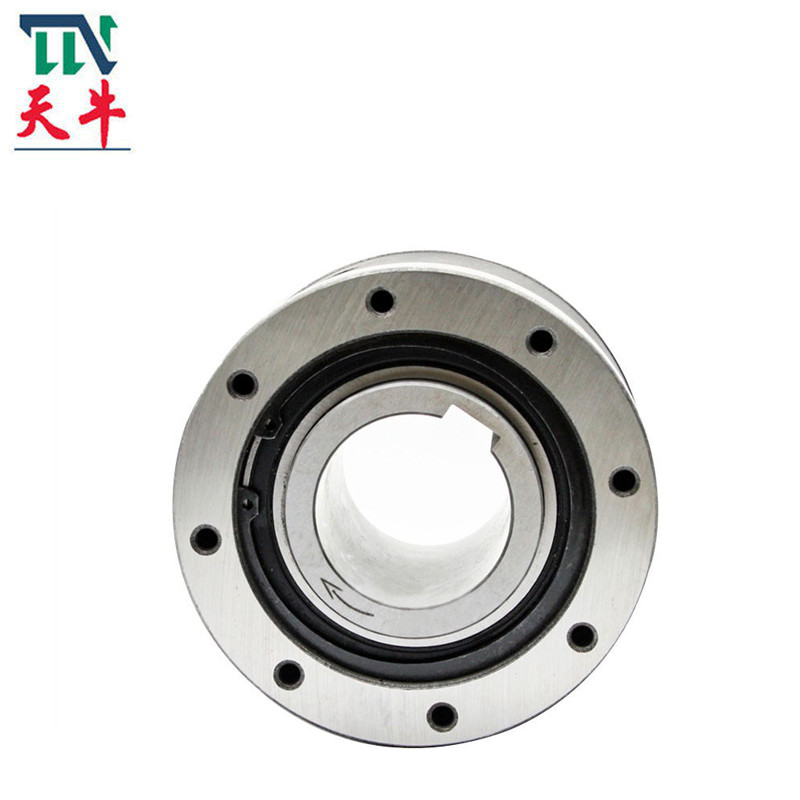

CKZ-B Kovalı Elevatör İçin Tek Yönlü Debriyaj
üretim tanıtımı
CK-B serisi, dış bileziğin her iki ucunda yatak desteği olmayan kama tipi tek yönlü bir kavramadır.Radyal boyutlar standart rulman boyutlarıyla aynıdır.Kullanıldığında, eksenel ve radyal yüklere dayanacak şekilde yataklarla monte edilmesi gerekir.Fabrikada gres eklenmiştir.
Standart montaj yöntemi, CK-B modelinin rulmanla koaksiyel olarak yan yana olması ve aynı tolerans gereksinimlerinin gerekli olmasıdır.İç halka ve mil, anahtarlarla birbirine bağlanmıştır.Dış halkanın boyutsal toleransı h7'dir ve makine duvarı ile H7 toleransı ile eşleştirilir.Dış halkanın her iki yanındaki uç yüz anahtarları, tork iletmek için dış halkayı ve makine duvarını sabitlemek için kullanılır.
Bu seri genellikle paketleme, baskı, gıda, medikal, tekstil, kimya ve diğer makine ve ekipmanlarda kullanılır.
1.CKZ-BSeri Eksantrik Debriyaj, her iki uçta kalkan yatakları ile korunmuştur, özel bir gres ile paketlenmiştir ve kullanıma hazırdır.Ek yağlayıcı gerekmez.
2. Kasnakları, dişlileri veya dişlileri kavramalara takmak için, göbekleri (ISOR773'ün f7 toleransıyla) dış yatağın iç yüzeyi boyunca yerleştirin ve cıvataları (yüksek gerilim) debriyaj ucundaki dişli deliklere vidalayın.
3. Önerilen şaft toleransları, sol alttaki tabloda gösterilmektedir.
4. Dış itme yükü, Kam Debriyajı tarafından değil, diğer cihazlar tarafından desteklenmelidir.
5. Debriyajı mile sabitlemek için yalnızca bir paralel anahtar kullanın.Konik bir Anahtar kullanmayın.
6. Debriyajı mile monte ederken, iç bileziğe baskı uygulayın, ancak asla dış bileziğe baskı uygulamayın.
7. Ortam sıcaklık aralığı 5° ila 40°C'dir.
8. Kullanılacak anahtar ISOR773'e uygun olmalıdır.(DIN 6885.1)
| Tip | Nominal Tork [N.m] |
Sınırlı Hızı Aşan [d/dk] |
Konturdaki Boyut [mm] | Ağırlık [kilogram] |
|||||||||||
| Dış Yarış Boyutu | İç Yarış Boyutu | ||||||||||||||
| iç yarış |
dış yarış |
D[h7] | D1[H7] | B | F | nM | E | H | d[H7] | C | milyar×tn | e | |||
| CKZ-B25110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 20 | 25 | 70 | 10×3.3 | 4.5 | 3.98 |
| CKZ-B35130 | 825 | 560 | 250 | 130 | 90 | 85 | 100 | 6-M10 | 15 | 25 | 35 | 87 | 10×3.3 | 4.5 | 7.01 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14×3.8 | 4.5 | 9.69 |
| CKZ-B50165 | 1830 | 420 | 150 | 165 | 120 | 92 | 145 | 6-M12 | 20 | 25 | 50 | 97 | 14×3.8 | 5 | 12.36 |
| CKZ-B50180 | 2990 | 420 | 150 | 180 | 125 | 106 | 160 | 6-M12 | 20 | 25 | 50 | 108 | 16×3.8 | 5 | 16.51 |
| CKZ-B60200 | 3494 | 350 | 120 | 200 | 150 | 115 | 180 | 6-M12 | 25 | 25 | 60 | 117 | 20×4.9 | 6 | 22.02 |
| CKZ-B70240 | 4920 | 350 | 120 | 240 | 170 | 122 | 210 | 6-M14 | 25 | 30 | 70 | 124 | 22×5.4 | 6 | 34.65 |
| CKZ-B75260 | 5760 | 280 | 100 | 260 | 200 | 130 | 230 | 6-M18 | 25 | 35 | 75 | 138 | 22×5.4 | 8 | 42.38 |
| CKZ-B80300 | 7500 | 280 | 100 | 300 | 230 | 136 | 265 | 6-M18 | 25 | 35 | 80 | 138 | 22×5.4 | 8 | 57.17 |
| CKZ-B25100 | 400 | 750 | 350 | 100 | 75 | 80 | 88 | 6-M8 | 10 | 16 | 25 | 82 | 8×3.3 | 4.5 | 2.62 |
| CKZ-B28105 | 400 | 700 | 300 | 105 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 28 | 70 | 10×3.3 | 4.5 | 2.75 |
| CKZ-B3090 | 350 | 800 | 380 | 90 | 62 | 49 | 75 | 6-M6 | 10 | 15 | 30 | 50 | 8×2.0 | 4 | 4.86 |
| CKZ-B3290 | 380 | 800 | 380 | 90 | 65 | 60 | 80 | 8-M6 | 10 | 16 | 32 | 60 | 10×3.7 | 4 | 4.32 |
| CKZ-B30110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 30 | 70 | 10×3.3 | 4.5 | 3.91 |
| CKZ-B32125 | 1021 | 560 | 250 | 125 | 95 | 90 | 110 | 8-M8 | 15 | 12 | 32 | 92 | 10×3.3 | 4.5 | 6.53 |
| CKZ-B35115 | 800 | 700 | 300 | 115 | 72 | 78 | 95 | 6-Φ11 | 15 | 35 | 78 | 10×3.3 | 4.5 | 4.63 | |
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12×3.3 | 4.5 | 5.60 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14×3.8 | 6 | 17.5 | |
| CKZ-B55155 | 1735 | 490 | 200 | 155 | 125 | 100 | 140 | 8-M8 | 20 | 20 | 55 | 102 | 16×4.3 | 5 | 10.96 |
| CKZ-B55175 | 1800 | 420 | 150 | 175 | 110 | 79 | 155 | 6-M10 | 20 | 15 | 55 | 87 | 16×4.3 | 5 | 14.92 |
| CKZ-B60180 | 3100 | 420 | 150 | 180 | 140 | 124 | 158 | 8-M10 | 25 | 20 | 60 | 128 | 18×4.4 | 6 | 17.25 |
| CKZ-B65180 | 3100 | 420 | 150 | 180 | 140 | 122 | 158 | 8-M10 | 25 | 20 | 65 | 124 | 18×4.4 | 6 | 16.68 |
| CKZ-B80160 | 1830 | 420 | 150 | 180 | 130 | 100 | 145 | 6-M8 | 25 | 20 | 80 | 112 | 22×5.4 | 6 |
11.42 |
