Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: CKZF-B serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
CKZF-B Frenli Tip Filibir Geri Durdurmalı Debriyaj |
Malzeme: |
GCR 15 Rulman Çelik |
Tip: |
Tek yönlü rulmanlar |
kalınlık (mm): |
100-310 |
Tork (Nm）: |
250-8500 |
Ağırlık (kg): |
2.3-70 |
Delik Boyutu (mm): |
30-130 |
İsim: |
CKZF-B Frenli Tip Filibir Geri Durdurmalı Debriyaj |
Malzeme: |
GCR 15 Rulman Çelik |
Tip: |
Tek yönlü rulmanlar |
kalınlık (mm): |
100-310 |
Tork (Nm）: |
250-8500 |
Ağırlık (kg): |
2.3-70 |
Delik Boyutu (mm): |
30-130 |

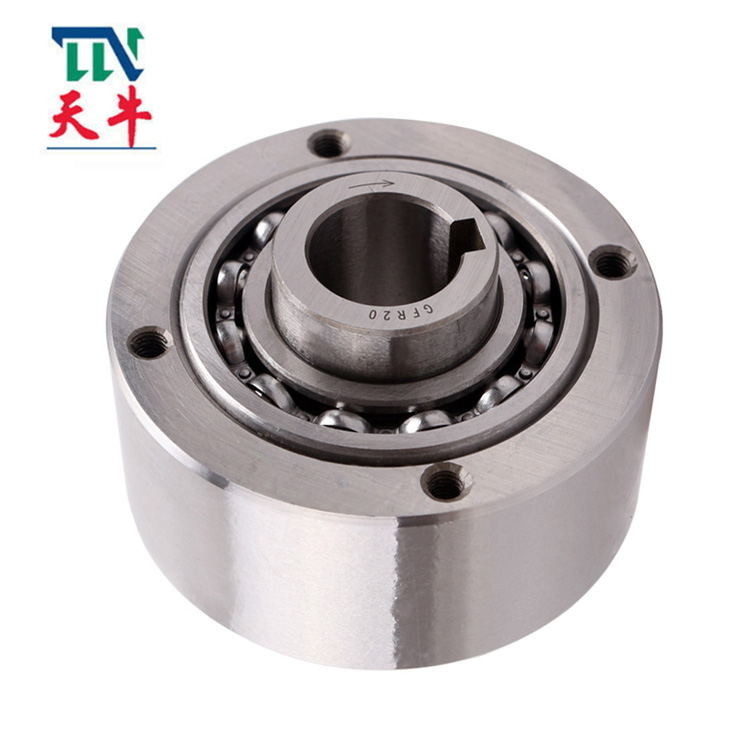

CKZF-B Frenli Tip Filibir Geri Durdurmalı Debriyaj
üretim tanıtımı
TipCKZF-Bdır-dirbir santrifüj yaylı tipserbest tekerlekleriki adet 60 serisi rulman kullanarak iç yarış dönüşü ile,
sadece dış bilezik serbest dönüş için tasarlanmıştır, üniteler teslim ediliryağlanmış.
İç yuva ve dış yuvanın bir kama yuvası vardır ve başa çıkma, yatay veya dikey kurulum için yırtık vidaya sahiptir.
Geri durdurma veya tek yönlü debriyaj uygulamaları için uygundur.
CKZF-B, rulman temassız kama tipi tek yönlü bir kavramadır.2 160 serisi rulmanlarla desteklenir.Dış halka dönmenin ötesine geçer, yalnızca dış halka tek yönlü bir işleve sahip olacak şekilde tasarlanmıştır.Gres fabrikada dahildir.İç ve dış halkalarda kama yuvaları vardır ve uç yüzlerde dikey veya yatay konumlarda takılabilen vida delikleri vardır.Yüksek hız koşullarında ters dönüşü veya aşırı hızı önlemek için uygulama örneği
Tek yönlü kavrama, bir dış halka, bir iç halka ve iç halka ile dış halka arasına yerleştirilmiş bir kama bloğundan oluşur.Kama blok freni veya silindir freni olabilir.Tek yönlü kavramalar iki tipe ayrılabilir:
Kendi yatağına sahip tek yönlü debriyaj
Rulmansız tek yönlü debriyaj
Tek yönlü debriyajlarda iç ve dış bileziklerin merkezlerinin hizalı olması çok önemlidir.Yataksız tek yönlü bir debriyaj seçerseniz
, müşteri kurulum sırasında iç ve dış halkaların merkezinin hizalandığından emin olmalıdır.
| Tip |
Nominal Tork {N·m} |
Aşan Sınırlama Hızları dev/dak | Boyutmm | Wsekiz | |||||||||||
| ndk | nmaksimum | d/H7 | D/H7 | F | D1 | B | c | L | nM | H | bw*tw | bn*tn | kilogram | ||
| CKZF-B30100 | 250 | 780 | 6000 | 30 | 100 | 87 | 75 | 51 | 68 | 60.5 | 6-M6 | 10 | 8*4.0 | 8*3.3 | 2.3 |
| CKZF-B35110 | 300 | 740 | 6000 | 35 | 110 | 96 | 80 | 55 | 74 | 63 | 6-M6 | 12 | 10*5.0 | 10*3.3 | 3.2 |
| CKZF-B40125 | 450 | 720 | 5000 | 40 | 125 | 108 | 90 | 63 | 86 | 73 | 6-M8 | 14 | 12*5.0 | 12*3.3 | 4.3 |
| CKZF-B45130 | 510 | 665 | 4000 | 45 | 130 | 112 | 95 | 63 | 86 | 73 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 5.0 |
| CKZF-B50150 | 820 | 610 | 4000 | 50 | 150 | 132 | 110 | 73 | 94 | 86 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 7.5 |
| CKZF-B55160 | 976 | 600 | 3200 | 55 | 160 | 138 | 115 | 73 | 104 | 86 | 8-M10 | 16 | 16*6.0 | 16*4.3 | 9.0 |
| CKZF-B60170 | 1300 | 490 | 3200 | 60 | 170 | 150 | 125 | 91 | 114 | 105 | 10-M10 | 16 | 18*7.0 | 18*4.4 | 12.7 |
| CKZF-B70190 | 1600 | 480 | 2400 | 70 | 190 | 165 | 140 | 108 | 134 | 124 | 10-M10 | 16 | 20*7.5 | 20*4.9 | 14.5 |
| CKZF-B80210 | 2500 | 450 | 2400 | 80 | 210 | 185 | 160 | 106 | 144 | 124 | 10-M10 | 16 | 22*9.0 | 22*5.4 | 19.0 |
| CKZF-B90230 | 3300 | 420 | 2000 | 90 | 230 | 206 | 180 | 114 | 158 | 143 | 10-M12 | 20 | 22*9.0 | 25*5.4 | 29,5 |
| CKZF-B100270 | 5800 | 420 | 2000 | 100 | 270 | 240 | 200 | 121 | 182 | 153 | 10-M16 | 24 | 28*10 | 28*6.4 | 42.5 |
| CKZF-B130310 | 8500 | 415 | 2000 | 130 | 310 | 278 | 240 | 169 | 212 | 194 | 12-M16 | 24 | 32*11 | 32*7.4 | 70 |
