Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: LK-K serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
LD Serisi Düşük Hızlı Tek Yön Kam Debriyajı |
Malzeme: |
GCR 15 Rulman Çelik |
Max. Maks. Overrunning (r/min) Taşma (d/dak): |
300-200 |
Tork (Nm）: |
5.88-49 |
Ağırlık (kg): |
0.25-0.69 |
Delik Boyutu (mm): |
10-30 |
İsim: |
LD Serisi Düşük Hızlı Tek Yön Kam Debriyajı |
Malzeme: |
GCR 15 Rulman Çelik |
Max. Maks. Overrunning (r/min) Taşma (d/dak): |
300-200 |
Tork (Nm）: |
5.88-49 |
Ağırlık (kg): |
0.25-0.69 |
Delik Boyutu (mm): |
10-30 |

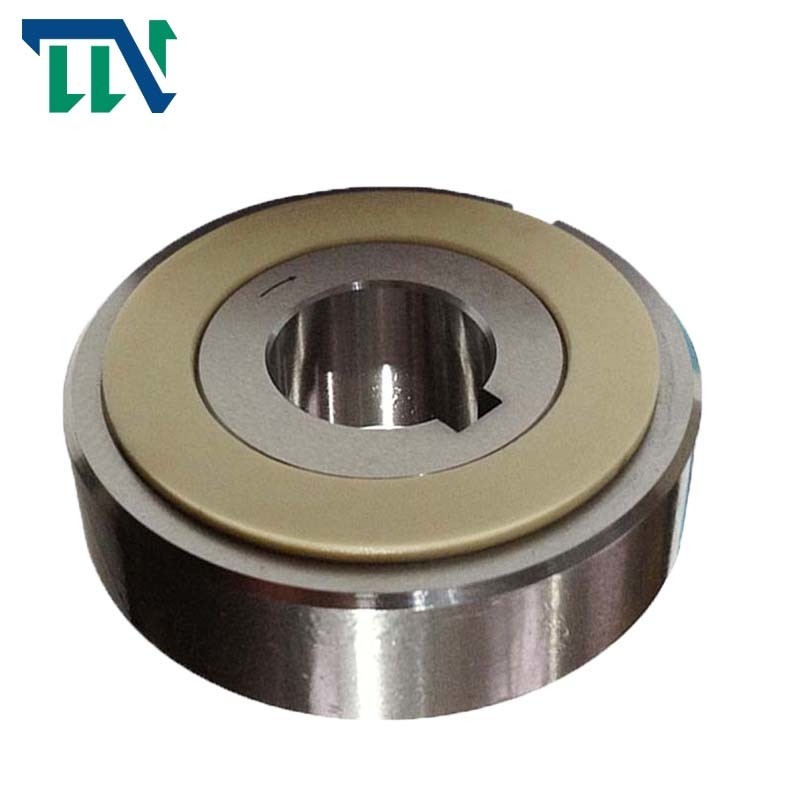

Tekstil Makineleri için LD Serisi Tek Yönlü Sprag Cam Debriyaj Rulman
üretim tanıtımı
Changzhou TIANNIU Şanzıman Equipment Co, Ltd profesyonel bir tek yönlü debriyaj rulman tedarikçisidir, birincil ürünler mikro elektromanyetik debriyaj, tork sınırlayıcı kaplin, kayar şaft kaplini, esnek pervane şaft kaplini, kilitleme tertibatı ve şaft kaplinleri vb.
10 yılı aşkın bir süredir Fren Debriyaj Rulmanları ve debriyaj tek yönlü rulman endüstrisinde, müşterilerin ihtiyaçlarına göre uyarlanmış ürünler iş prensibinde ısrar ediyoruz. Müşterilerimizi dinleyerek, inovasyon uygulayarak ve tüm ihtiyaçlarını karşılamak için işçilikle inşa ederek hizmet veriyoruz. .
Kurulum ve Kullanım
1. LD Serisi Kam Debriyajı özel gres ile önceden yağlanmıştır ve kullanıma hazırdır. İlave yağlayıcı gerekmez.
2. Debriyajı mile takarken, debriyaj dış yatağının iç yataktan kaymasını önlemek için yumuşak bir çekiçle debriyaj iç yatağına hafifçe bastırın.
3. Plakayı taktığınızdan emin olun.Bu, dış yarışın iç yarıştan kaymasını önler.Sağda listelenen plakanın önerilen Boyutlarına bakın.
4. Yağlama için plakayı ve baskı metalini gresle kaplayın.
5. Debriyaja asla baskı yükleri uygulamayın.Debriyaja uygulanan itme yüklerini almak için başka cihazlar sağlanmalıdır.
6. Anahtar, JIS B1301-1959'a uygun olmalıdır.
7. Kasnak, zincir dişlisi vb.nin delikleri H6 veya H7 toleransına sahip olmalıdır.
|
modeli
|
LD kam debriyajı
|
|
|
İç Yarış Boyutu (mm)
|
10-30 mm
|
|
|
Dış Yarış Boyutu (mm)
|
47-82 mm
|
|
|
Kalınlık (mm)
|
24mm
|
|
|
Ağırlık (kg)
|
0.25-0.65 kg
|
|
|
Tork Kapasitesi (Nm)
|
5,88-49 Nm
|
|
Ürün Parametreleri
| modeli | tork Kapasite (Nm) |
Sürüklemek tork (Nm) |
Maks. taşma (dev/dak) |
Maks. indeksleme (döngü/dak) |
Maks. Radyal Ne Zaman Yükle taşma (kgf) |
Delik boyutu |
A |
B |
C |
D |
E |
Dış Yarış anahtar yolu |
Ağırlık ( kilogram ) |
|
| Iç yarış | Çap. (H7) |
anahtar yolu | ||||||||||||
| LD04 | 5.88 | 0,2 | 300 | 100 | 20 | 10 | 4x1.5 | 19.5 | 23.9 | 24 | 47 -0.014 -0.039 |
40 | 5x3 | 0.25 |
| LD05 | 9.8 | 0.29 | 300 | 100 | 30 | 14 | 5x2 | 19.5 | 23.9 | 24 | 52 -0.017 -0.042 |
45 | 5x3 | 0,3 |
| LD06 | 19.6 | 0.29 | 200 | 100 | 50 | 20 | 5x2 | 19.5 | 23.9 | 24 | 62 -0.017 -0.042 |
52 | 7x4 | 0,4 |
| LD07 | 29.4 | 0.39 | 200 | 100 | 70 | 25 | 7x3 | 19.5 | 23.9 | 24 | 72 -0.017 -0.042 |
62 | 7x4 | 0,55 |
| LD08 | 49 | 0.49 | 200 | 100 | 80 | 30 | 7x3 | 19.5 | 23.9 | 24 | 82 -0.017 -0.042 |
70 | 10x4.5 | 0.65 |
Montaj örneği:
