Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: BR serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla kartonlar
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
BR Serisi Tek Yönlü Kam Debriyajı |
Malzeme: |
GCR 15 Rulman Çeliği |
Tork (Nm): |
49-2819 |
Ağırlık (kg): |
1.3-84 |
Delik Boyutu (mm): |
20-240 |
kama yolu: |
Veri Sayfasına Bakın |
İsim: |
BR Serisi Tek Yönlü Kam Debriyajı |
Malzeme: |
GCR 15 Rulman Çeliği |
Tork (Nm): |
49-2819 |
Ağırlık (kg): |
1.3-84 |
Delik Boyutu (mm): |
20-240 |
kama yolu: |
Veri Sayfasına Bakın |

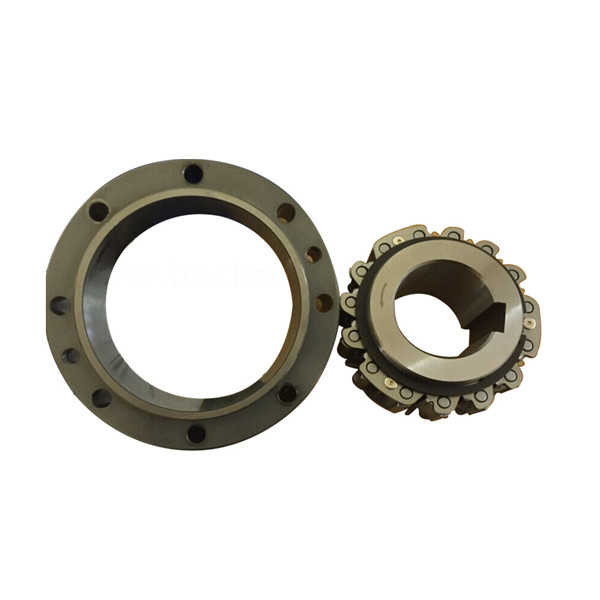

Tek yönlü Debriyaj BR240 BR220 BR190 Kam Geri Döndürmez
Üretim tanıtımı
BR SERİSİ PAKET TİPİ KAM DEBRİYAJININ KULLANILMASI
Önceki tiplere benzer şekilde, Kam Debriyajı paket tipi, bir tork kolu ve/veya kaplin ile kurulumu hızlı ve kolay hale getiren bir bilyalı rulman kaseti şeklinde tasarlanmıştır.Paket tipi Kam Debriyajı gresle yağlanır.
Kurulum ve Kullanım
1. Kam Kavrama montajı için h6 veya h7 mil toleranslarının kullanılmasını öneririz.
2. Bir ISO R773 (DIN 6885.1) paralel anahtarı kullanın.Anahtarın kama yuvasında hareket etmediğinden emin olun.Gevşek bir anahtar Kam Kavramasına zarar verir.
3. Kam Kavramasını bir şaft üzerine takarken, lütfen aşağıda belirtilen prosedürü takip edin.Debriyaja asla çelik bir çekiçle vurmayın veya gereksiz darbe yükleri uygulamayın.
1) Yuva çevresinde hareket eden yumuşak bir çekiçle iç yuvaya hafifçe vurun, böylece Kam Kavraması milin ucuna yavaşça ve eşit şekilde hareket eder.Dış yatağın yerinden çıkmadığından emin olun.
2) Kam Kavramasının dönüş yönünü doğrulayın.İç yuvadaki ok, serbest çalışma (kam devre dışı) yönünü gösterir.Kam bağlantı yönünün amaçlanan uygulamayla eşleştiğinden emin olun.
3) Kam Kavramasının mil üzerinde hareket etmeyeceğinden emin olmak için uç plakayı iyice sıkın.
4) İç yatağın üzerine bir uç plaka yerleştirin ve sağdaki şemada gösterildiği gibi Kam Kavramasını mile çekmek için montaj cıvatalarını kullanın.
4. Bir tork kolu kullanıyorsanız, tork kolunu monte etmek için kullanılan cıvataların 10,9 veya daha yüksek bir gerilme direncine sahip olduğundan emin olun ve iyice sıkın.
5. Tork kolu ile tork kolu durdurucu arasında 2 mm'lik bir boşluk ayarlayın.Tork kolu sağlam bir şekilde monte edilmişse, Kam Kavramasına sonunda ona zarar verebilecek bir yük uygulayacaktır.
6. Bazı egzoz fanı yardımcı tahrik sistemi uygulamalarında karşılaşılan termal genleşme nedeniyle milin uzama olasılığı varsa uygun bir kaplin takın.
7. Baskı yükleriyle karşılaşılırsa, baskı yüklerinin Kam Kavramasına aktarılmasını önleyecek bir baskı yatağı takın.
8. Kam Kavraması nakliyeden önce gres ile önceden paketlenmiştir ve kurulum ve çalıştırma için hazırdır.Yağlama yönergeleri için sayfa 80'e bakın.
Ürün Parametreleri
| modeli | Delik boyutu | A | B | C (h7) |
D (h7) |
E | F | MontajDelikleri |
çekme delikler |
H dk | BEN | J | K | L | Mmaks | |||
| Çap(H7) |
Anahtar yol |
Pah Ö |
PCD | Hayır.-Dia. | No.-Boyutu | |||||||||||||
| G | QR | ST | ||||||||||||||||
| BR20 | 20 | 6x2.8 | 0,5 | 35 | 35 | 90 | 66 | 40.7 | 40.7 | 78 | 6-6.6 | 2-M6 | 53 | 0 | 0 | 5 | 5 | 4.0 |
| BR25 | 25 | 8x3.3 | 0,5 | 35 | 35 | 95 | 70 | 44.7 | 44.7 | 82 | 6-6.6 | 2-M6 | 58 | 0 | 0 | 5 | 5 | 4.0 |
| BR30 | 30 | 8x3.3 | 1.0 | 35 | 35 | 100 | 75 | 49.7 | 49.7 | 87 | 6-6.6 | 2-M6 | 64 | 0 | 0 | 5 | 5 | 4.0 |
| BR35 | 35 | 10x3.3 | 1.0 | 35 | 35 | 110 | 80 | 54.7 | 54.7 | 96 | 8-6.6 | 2-M6 | 70 | 0 | 0 | 5 | 5 | 4.0 |
| BR40 | 40 | 12x3.3 | 1.0 | 35 | 35 | 125 | 90 | 64.7 | 64.7 | 108 | 8-9.0 | 2-M8 | 81 | 0 | 0 | 5 | 5 | 4.0 |
| BR45 | 45 | 14x3.8 | 1.0 | 35 | 35 | 130 | 95 | 69.7 | 69.7 | 112 | 8-9.0 | 2-M8 | 86 | 0 | 0 | 5 | 5 | 4.0 |
| BR50 | 50 | 14x3.8 | 1.0 | 40 | 40 | 150 | 110 | 84.7 | 84.7 | 132 | 8-9.0 | 2-M8 | 103 | 0 | 0 | 7.5 | 7.5 | 6.5 |
| BR60 | 60 | 18x4.4 | 1.5 | 60 | 50 | 175 | 125 | 80 | 80 | 155 | 8-11.0 | 2-M10 | 110 | 5 | 5 | 7 | 7 | 6.0 |
| BR70 | 70 | 20x4.9 | 1.5 | 60 | 50 | 190 | 140 | 95 | 95 | 165 | 12-11.0 | 2-M10 | 125 | 5 | 5 | 7 | 7 | 6.0 |
| BR80 | 80 | 22x5.4 | 1.5 | 70 | 60 | 210 | 160 | 115 | 115 | 185 | 12-11.0 | 2-M10 | 148 | 5 | 5 | 12 | 12 | 11.0 |
| BR90 | 90 | 25x5.4 | 1.5 | 80 | 70 | 230 | 180 | 135 | 135 | 206 | 12-13.5 | 2-M12 | 170 | 5 | 5 | 17 | 17 | 16.0 |
| BR100 | 100 | 28x6.4 | 1.5 | 90 | 80 | 270 | 210 | 143 | 143 | 240 | 12-17.5 | 2-M16 | 180 | 5 | 5 | 13.7 | 13.7 | 12.0 |
| BR130 | 130 | 32x7.4 | 2.0 | 90 | 80 | 310 | 240 | 173 | 173 | 278 | 12-17.5 | 2-M16 | 210 | 5 | 5 | 13.7 | 13.7 | 12.0 |
| BR150 | 150 | 36x8.4 | 2.0 | 90 | 80 | 400 | 310 | 243 | 243 | 360 | 12-17.5 | 2-M16 | 280 | 5 | 5 | 13.7 | 13.7 | 12.0 |
| BR180 | 180 | 45x10.4 | 2.0 | 105 | 80 | 400 | 310 | 290 | 270 | 360 | 12-17.5 | 2-M16 | 280 | 5 | 20 | 11.5 | 15.9 | 14.0 |
| BR190 | 190 | 45x10.4 | 2.0 | 105 | 80 | 420 | 330 | 310 | 286 | 380 | 16-17.5 | 2-M16 | 300 | 5 | 20 | 12.5 | 8.9 | 7.5 |
| BR220 | 220 | 50x11.4 | 2.0 | 105 | 80 | 460 | 360 | 340 | 320 | 410 | 18-17.5 | 2-M16 | 330 | 5 | 20 | 12.5 | 10.9 | 9.0 |
| BR240 | 240 | 56x12.4 | 2.0 | 105 | 80 | 490 | 390 | 370 | 350 | 440 | 18-17.5 | 2-M16 | 360 | 5 | 20 | 12.5 | 10.9 | 9.0 |
modeli |
Pah |
sen |
Yağ Tapası Konumu/Çapı |
Ağırlık (kilogram) |
Atalet Momenti GD2 (kgm2) |
|||
| N | P | v | W | X×PT-Y | ||||
| BR20 | 1.5 | 1.5 | 30.0 | 17.5 | - | 4×PT-1/16 | 1.3 | 2,25×10-4 |
| BR25 | 1.5 | 1.5 | 30.0 | 17.5 | - | 4×PT-1/16 | 1.4 | 3,28×10-4 |
| BR30 | 1.5 | 1.5 | 30.0 | 17.5 | - | 4×PT-1/16 | 1.5 | 4.44×10-4 |
| BR35 | 1.5 | 1.5 | 22.5 | 17.5 | - | 4×PT-1/8 | 1.9 | 5.65×10-4 |
| BR40 | 1.5 | 1.5 | 22.5 | 17.5 | - | 4×PT-1/8 | 2.4 | 1.01×10-3 |
| BR45 | 1.5 | 1.5 | 22.5 | 17.5 | - | 4×PT-1/8 | 2.6 | 1,22×10-3 |
| BR50 | 2.5 | 2.0 | 22.5 | 20 | - | 4×PT-1/8 | 4.1 | 2,64×10-3 |
| BR60 | 3.5 | 2.0 | 22.5 | 25 | - | 4×PT-1/8 | 7.3 | 3,73×10-3 |
| BR70 | 3.5 | 2.0 | 15.0 | 25 | - | 4×PT-1/8 | 8.1 | 6.65×10-3 |
| BR80 | 3.5 | 2.0 | 15.0 | 14 | 32 | 4×PT-1/8 | 12.0 | 1,77×10-2 |
| BR90 | 3.5 | 2.0 | 15.0 | 19 | 32 | 4×PT-1/8 | 16.0 | 3,16×10-2 |
| BR100 | 4.5 | 2.0 | 15.0 | 20 | 40 | 4×PT-1/4 | 23.0 | 6.31×10-2 |
| BR130 | 4.5 | 2.0 | 15.0 | 20 | 40 | 4×PT-1/4 | 31.0 | 0,109 |
| BR150 | 4.5 | 3.0 | 15.0 | 20 | 40 | 4×PT-1/4 | 58.0 | 0,365 |
| BR180 | 4.5 | 3.0 | 15.0 | 20 | 40 | 4×PT-1/4 | 60.0 | 0,435 |
| BR190 | 4.5 | 3.0 | 11.25 | 20 | 40 | 4×PT-1/4 | 65.0 | 0,563 |
| BR220 | 4.5 | 3.0 | 10.0 | 20 | 40 | 4×PT-1/4 | 76.0 | 0,789 |
| BR240 | 4.5 | 3.0 | 10.0 | 20 | 40 | 4×PT-1/4 | 84.0 | 1.05 |
notlar:
1. Paket tipi Kam Kavramalarının tümü sipariş üzerine yapılır.Sipariş vermek için lütfen boyut şemasına bakın.
Kam Kavramasının dikey bir uygulamada kullanılıp kullanılmayacağını ve çalışma ortamının uygun olup olmadığını lütfen bize bildirin.
sıcaklık -5°C'nin altında veya +40°C'nin üzerinde olacaktır.
2. Paketleme sırasında iç yuvanın serbest dönüş hızının sınırlanacağı durumlar vardır.
tip CamDebriyajlar yatay olarak kurulur,
3. Başvurunuz, aşağıda listelenmeyen bir debriyaj kavrama hızı veya iç yarış serbest çalışma hızı gerektiriyorsa
Bu katalog, lütfen bizimle iletişime geçin.
Boyutlar (Paket Tipi):
| modeli | Delik boyutu (H7) |
kama yolu | A | B | C (h7) |
D | PCD E |
FG | ağırlık (kilogram) |
| BR20P | 20 | 6X2.8 | 87 | 79 | 94 | 35 | 78 | 6-M6×12 | 3.4 |
| BR25P | 25 | 8X3.3 | 89 | 81 | 98 | 40 | 82 | 6-M6×12 | 3.8 |
| BR30P | 30 | 8X3.3 | 94 | 85 | 103 | 45 | 87 | 6-M6×12 | 4.3 |
| BR35P | 35 | 10X3.3 | 94 | 85 | 112 | 50 | 96 | 8-M6×12 | 5.1 |
| BR40P | 40 | 12X3.3 | 100 | 91 | 130 | 55 | 108 | 8-M8×16 | 7.5 |
| BR45P | 45 | 14X3.8 | 100 | 91 | 135 | 60 | 112 | 8-M8×16 | 7.9 |
| BR50P | 50 | 14X3.8 | 107 | 98 | 152 | 70 | 132 | 8-M8×16 | 10.9 |
| BR60P | 60 | 18X4.4 | 122 | 112 | 180 | 80 | 155 | 8-M10×20 | 17.5 |
| BR70P | 70 | 20X4.9 | 128 | 118 | 190 | 90 | 165 | 12-M10×20 | 19.5 |
| BR80P | 80 | 22X5.4 | 148 | 134 | 210 | 105 | 185 | 12-M10×20 | 27 |
| BR90P | 90 | 25X5.4 | 152 | 138 | 235 | 120 | 206 | 12-M12×24 | 35 |
| BR100P | 100 | 28X6.4 | 186 | 172 | 275 | 140 | 240 | 12-M16×32 | 60 |
| BR130P | 130 | 32X7.4 | 208 | 188 | 314 | 160 | 278 | 12-M16×32 | 80 |
| BR150P | 150 | 36X8.4 | 226 | 204 | 400 | 200 | 360 | 12-M16×32 | 151 |
| BR180P | 180 | 45X10.4 | 240 | 218 | 400 | 220 | 360 | 12-M16×32 | 169 |
| BR190P | 190 | 45X10.4 | 250 | 242 | 420 | 240 | 380 | 16-M16×32 | 193 |
| BR220P | 220 | 50X11.4 | 250 | 242 | 460 | 260 | 410 | 18-M16×32 | 220 |
| BR240P | 240 | 56X12.4 | 260 | 252 | 490 | 280 | 440 | 18-M16×32 | 267 |
Montaj örneği:
Kurulum ve Kullanım:
1. Önce dış yatağı takıyorsanız, oturmanın hassasiyetini kontrol edin.Dış yatak montajı için toleranslar sağdaki tablolarda gösterilmiştir.Doğru toleransların elde edilebildiğini doğrulayın.Spesifikasyon dışı kurulum Kam Kavramasına zarar verebilir.
2. Kam Kavramasını yağlamak için, iç bileziğin dış çevresine yağlayıcı uygulayın (montaj şemasına bakın).Kam Kavramasının aşırı ısı üretmesine neden olacağından aşırı yağlamadan kaçının.
3. Kam Kavramasını redüksiyon dişli kutusunda kullanırken, dişli kutusundan gelen yağın Kam Kavramasına giremeyeceğinden emin olun.Kam Debriyajının viskozite artırıcı katkı maddeleri içeren dişli yağları ile temas etmesi durumunda servis ömrü önemli ölçüde kısalabilir.Yağlama yönergeleri için sayfa 80'e bakın.
4. Dış yatağın üzerine bir kapak veya conta desteği takarken, çekme derecesi 10,9 veya daha yüksek olan cıvatalar kullanın.Sızıntıyı önlemek için birleşme servisleri arasında bir sızdırmazlık maddesi veya paketleme malzemesi kullanın.
■ BR SERİSİ PAKET TİPİ KAM KAVRAYI KULLANMA
Önceki tiplere benzer şekilde, Cam Debriyajı paket tipi bir bilyalı rulman kaseti şeklinde tasarlanmıştır.
tork kolu ve/veya kaplin ile hızlı ve kolay kurulum.Paket tipi Kam Debriyajı gresle yağlanır.
