Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: CKZF-B serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla kartonlar
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
CKZF-B Sprag Tipi Filibir Geri Döndürmeli Debriyaj |
Malzeme: |
GCR 15 Rulman Çeliği |
Tip: |
Tek Yönlü rulmanlar |
kalınlık (mm): |
100-310 |
Tork (Nm): |
250-8500 |
Ağırlık (kg): |
2.3-70 |
Delik Boyutu (mm): |
30-130 |
İsim: |
CKZF-B Sprag Tipi Filibir Geri Döndürmeli Debriyaj |
Malzeme: |
GCR 15 Rulman Çeliği |
Tip: |
Tek Yönlü rulmanlar |
kalınlık (mm): |
100-310 |
Tork (Nm): |
250-8500 |
Ağırlık (kg): |
2.3-70 |
Delik Boyutu (mm): |
30-130 |
Üretim tanıtımı

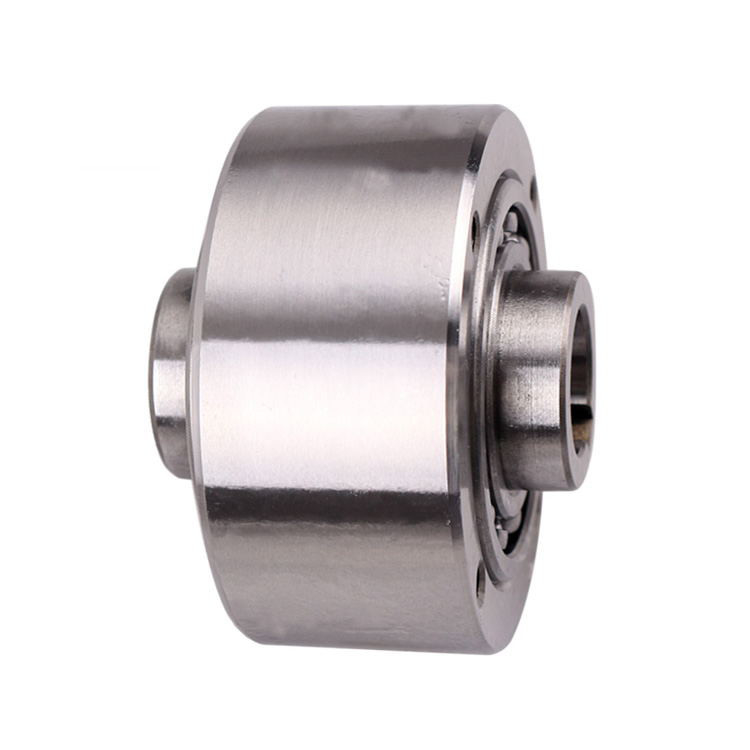

CKZF-B, rulman temassız kamalı tip tek yönlü debriyajdır.2 adet 160 serisi rulman ile desteklenir.Dış halka dönmenin ötesine geçer, yalnızca dış halka tek yönlü işleve sahip olacak şekilde tasarlanmıştır.Gres fabrikada dahildir.İç ve dış halkalarda kama yuvaları ve uç yüzlerinde dikey veya yatay konumda takılabilen vida delikleri bulunur.Yüksek hız koşullarında ters dönüşü veya aşırı çalışmayı önlemek için uygulama örneği.
TipCKZF-Bdır-dirsantrifüj sprey tipiserbest çarklariki adet 60 serisi rulman kullanarak iç yarış dönüşü ile,
sadece dış yatak serbest dönüş için tasarlanmıştır, üniteler teslim ediliryağlanmış.
İç yarış ve dış yarış bir kama yuvasına sahiptir ve başa çıkma, yatay veya dikey kurulum için yırtılmış vidaya sahiptir.
Geri durdurma veya tek yönlü debriyaj uygulamaları için uygundur.
Tek yönlü kavrama, bir dış halka, bir iç halka ve iç halka ile dış halka arasına yerleştirilmiş bir kama bloğundan oluşur.Bir kama bloğu freni veya makaralı bir fren olabilir.Tek yönlü kavramalar iki türe ayrılabilir:
Kendi yatağına sahip tek yönlü debriyaj
Rulmansız tek yönlü debriyaj
Tek yönlü debriyajlarda iç ve dış halkaların merkezlerinin hizalı olması çok önemlidir.Rulmansız tek yönlü bir debriyaj seçerseniz, müşteri kurulum sırasında iç ve dış halkaların ortalarının hizalı olduğundan emin olmalıdır.
| Tip |
Nominal Tork {N·m} |
Aşırı Çalışma Sınırlama Hızları r/dak | boyutmm | Wsekiz | |||||||||||
| Ndakika | Nmaks. | D/H7 | D/H7 | F | D1 | B | C | L | nM | H | Bw*Tw | BN*TN | kilogram | ||
| CKZF-B30100 | 250 | 780 | 6000 | 30 | 100 | 87 | 75 | 51 | 68 | 60.5 | 6-M6 | 10 | 8*4.0 | 8*3.3 | 2.3 |
| CKZF-B35110 | 300 | 740 | 6000 | 35 | 110 | 96 | 80 | 55 | 74 | 63 | 6-M6 | 12 | 10*5.0 | 10*3.3 | 3.2 |
| CKZF-B40125 | 450 | 720 | 5000 | 40 | 125 | 108 | 90 | 63 | 86 | 73 | 6-M8 | 14 | 12*5.0 | 12*3.3 | 4.3 |
| CKZF-B45130 | 510 | 665 | 4000 | 45 | 130 | 112 | 95 | 63 | 86 | 73 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 5.0 |
| CKZF-B50150 | 820 | 610 | 4000 | 50 | 150 | 132 | 110 | 73 | 94 | 86 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 7.5 |
| CKZF-B55160 | 976 | 600 | 3200 | 55 | 160 | 138 | 115 | 73 | 104 | 86 | 8-M10 | 16 | 16*6.0 | 16*4.3 | 9.0 |
| CKZF-B60170 | 1300 | 490 | 3200 | 60 | 170 | 150 | 125 | 91 | 114 | 105 | 10-M10 | 16 | 18*7.0 | 18*4.4 | 12.7 |
| CKZF-B70190 | 1600 | 480 | 2400 | 70 | 190 | 165 | 140 | 108 | 134 | 124 | 10-M10 | 16 | 20*7.5 | 20*4.9 | 14.5 |
| CKZF-B80210 | 2500 | 450 | 2400 | 80 | 210 | 185 | 160 | 106 | 144 | 124 | 10-M10 | 16 | 22*9.0 | 22*5.4 | 19.0 |
| CKZF-B90230 | 3300 | 420 | 2000 | 90 | 230 | 206 | 180 | 114 | 158 | 143 | 10-M12 | 20 | 22*9.0 | 25*5.4 | 29.5 |
| CKZF-B100270 | 5800 | 420 | 2000 | 100 | 270 | 240 | 200 | 121 | 182 | 153 | 10-M16 | 24 | 28*10 | 28*6.4 | 42.5 |
| CKZF-B130310 | 8500 | 415 | 2000 | 130 | 310 | 278 | 240 | 169 | 212 | 194 | 12-M16 | 24 | 32*11 | 32*7.4 | 70 |
