Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: av serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla kartonlar
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
AV Serisi Tek Yönlü Makaralı Tip Geri Döndürmeli Debriyaj Rulmanı |
Malzeme: |
GCR 15 Rulman Çeliği |
Tip: |
Tek Yönlü rulmanlar |
kalınlık (mm): |
83-300 |
Tork (Nm): |
265-11000 |
Ağırlık (kg): |
1.3-42 |
Delik Boyutu (mm): |
20-120 |
Garanti: |
12 ay |
İsim: |
AV Serisi Tek Yönlü Makaralı Tip Geri Döndürmeli Debriyaj Rulmanı |
Malzeme: |
GCR 15 Rulman Çeliği |
Tip: |
Tek Yönlü rulmanlar |
kalınlık (mm): |
83-300 |
Tork (Nm): |
265-11000 |
Ağırlık (kg): |
1.3-42 |
Delik Boyutu (mm): |
20-120 |
Garanti: |
12 ay |

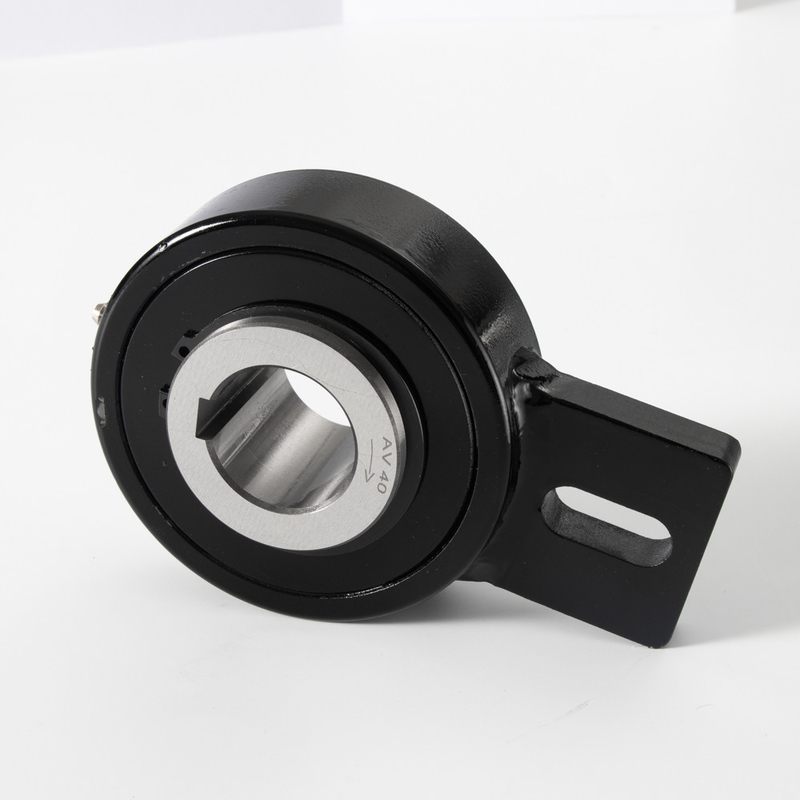

AV Serisi Tek Yönlü Makaralı Tip Geri Döndürmeli Debriyaj Rulmanı
Üretim tanıtımı
Yapı: AV, makaralı tip bir filibirdir.Bağımsızdır, düşük dönme hızları için kaymalı yataklarla merkezlenmiştir ve kalkan korumalı metalik labirent contalar kullanılarak sızdırmaz hale getirilmiştir.
Uygulama: Öncelikle geri döndürmez kilit olarak kullanılır, balıkçılık makineleri gibi yüksek nemli çalışma ortamları.
Paket detayı: radyal mafsal yataklar, dikey veya yatay konumda montaja hazır, gresle yağlanmış olarak teslim edilir.
• Kompakt, son derece güvenilir ve tamamen bağımsız tasarım.
• 68-411 mm'lik bir mil çapı aralığını kapsayan 9 çerçeve boyutu.
• Her çerçeve boyutu için normal, büyük ve ekstra büyük mil varyantları, uygulama için optimum rulman boyutunun seçilmesine olanak tanır.
• Tekli (aşağıya doğru) itme yastıkları ve eğimli üst itme yastıkları veya beyaz metal bir konum yüzü aracılığıyla üst itme kapasitesi mevcuttur.
• Tasarım, yağ filmi sıcaklıklarını azaltmak ve film kalınlıklarını en üst düzeye çıkarmak için ofset eksenli eğimli itme yastıkları içerir.
• Sürekli çift yönlü çalışma bir gereklilik olduğunda, merkezden döndürülen pedler takılabilir.
• Gerektiğinde baskı yüzlerine yüksek basınçlı yağ enjeksiyonu dahil edilebilir.
• Radyal yükler, çizgi ekseni etrafında dönen beyaz metal yüzlü yatırma yastıklarında desteklenir.
• PTFE baskı balataları, aşağı doğru itme kapasitesini artırmak ve yatak çerçevesi boyutunu azaltmak için kasa boyutu 9'dan itibaren alt baskı yüzüne dahil edilebilir.
• Su soğutmalı, sirkülasyonlu yağ soğutmalı veya fan / hava soğutmalı olarak mevcuttur.
• Entegre soğutucu tertibatları bakır-nikel, paslanmaz çelik veya titanyum olarak temin edilebilir.
• Elektrik yalıtımı sağlanabilir.
• İsteğe bağlı olarak yatağın üstünde veya altında çeşitli IP derecelerinde sızdırmazlık sağlanabilir.
• Kurulumu ve bakımı kolay.
• Tasarım, çok çeşitli enstrümantasyon gereksinimlerini karşılayabilir
| Öğe | AV20 |
| Malzeme | GCr15 |
| Dış çap | 83mm |
| Delik çapı | 20 mm |
| Ağırlık | 1,3 kilo |
| tork | 265 Nm |
| Sürükleme Torku | 18 Ncm |
| Genişlik | 20 mm |
| Liman | Şangay; Ningbo |
| Teslimat süresi | 10-15 gün |
| Tip | Boyut | TKN1) | aşırı hız | Ağırlık | sürükleme torku | ||||||||||
| AV | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | F | TR | ||
| [mm] | [Nm] | [dk-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24.5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23.5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22.5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 | |
