| Marka Adı: | Tianniu |
| Model Numarası: | GVG serisi |
| Adedi: | 1 adet |
| Price: | negotiable |
| Teslimat süresi: | 5-10 Çalışma Günleri |
| Ödeme Koşulları: | T/T, Western Union, , L/C, D/A, D/P |

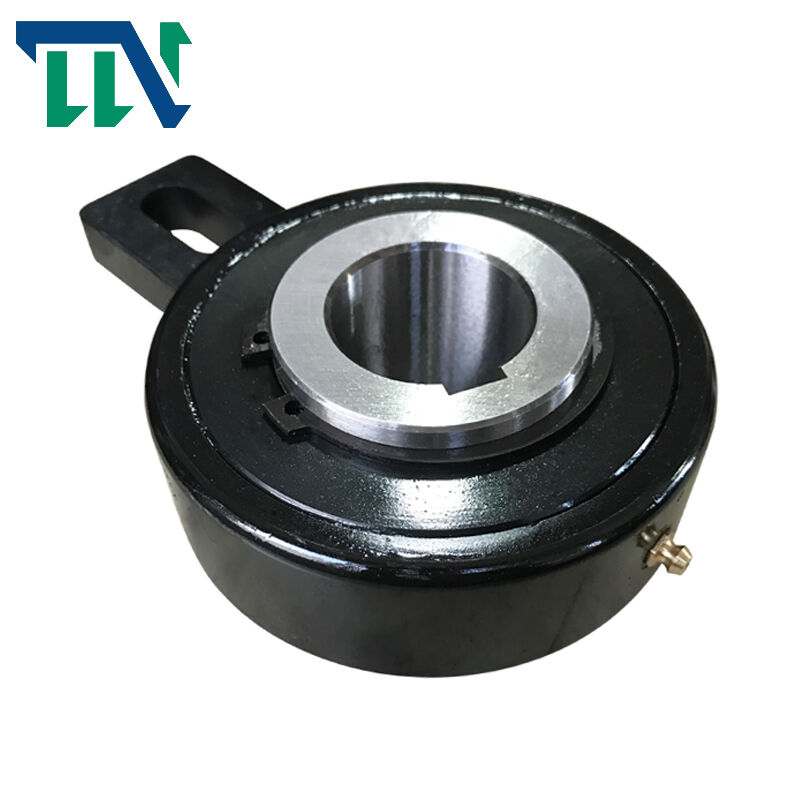

GVG serisi Döner kolu ile arka koplama
![]()
Üretime giriş
GvG serisi serbest tekerlekler, iç yarış ve
Dış yarışı çalılarla yapılır.
Döner kuvvetleri, bir anahtarla şafttan iç ray'a aktarılır.
Çubuk toleransı h6 olmalıdır.
Serbest tekerlek bir geri dönüş olmayan aygıt olarak kullanıldığında, kaldıraç dış yarış sabitlenir
iki kurulum arasında yerleştirilmelidir; aksi takdirde bir iğne yerleştirilmelidir.
Bir makinenin çerçevesine kilitlendiğinde, serbest tekerleğin dönmesini durdurur.
Eğer serbest tekerlek aralıklı besleme olarak kullanılırsa, kaldıraç takılmalıdır.
Her halükarda, aşırı yüklenmekten kaçınmak için
Çalıların, asyal için izin vermek için kaldıraç belirli bir miktarda boşluk verilmelidir
Hareket.
Serbest tekerlek yağlanmıştır.
|
Model |
dH7 |
D |
L |
B1 |
L1 |
b2 |
l2 |
1 3 |
1 4 |
Ağırlık (kg) |
Max.hız (rpm) |
Döner (Nm) |
|
GVG20 |
20 |
106 |
48 |
40 |
15 |
18 |
35 |
10.5 |
113 |
2.5 |
400 |
606 |
|
GVG25 |
25 |
106 |
48 |
40 |
15 |
18 |
35 |
10.5 |
113 |
2.4 |
400 |
606 |
|
GVG30 |
30 |
106 |
48 |
40 |
15 |
18 |
35 |
10.5 |
113 |
2.3 |
400 |
606 |
|
GVG35 |
35 |
106 |
48 |
40 |
15 |
18 |
35 |
10.5 |
125 |
2.2 |
400 |
606 |
|
GVG40 |
40 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
4 |
300 |
1295 |
|
GVG45 |
45 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
3.8 |
300 |
1295 |
|
GVG50 |
50 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
3.7 |
300 |
1295 |
|
GVG55 |
55 |
132 |
52 |
60 |
15 |
18 |
35 |
10 |
125 |
3.5 |
300 |
1295 |
|
GVG60 |
60 |
161 |
54 |
70 |
15 |
18 |
35 |
10 |
140 |
6.1 |
250 |
2550 |
|
GVG70 |
70 |
161 |
54 |
70 |
15 |
18 |
35 |
10 |
140 |
5.7 |
250 |
2550 |
|
GVG80 |
80 |
190 |
70 |
70 |
20 |
25 |
45 |
15 |
165 |
10.2 |
200 |
4875 |
|
GVG90 |
90 |
290 |
70 |
70 |
20 |
25 |
45 |
15 |
165 |
9.6 |
200 |
4875 |
