Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: TSC
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: USD20~USD300
Ambalaj bilgileri: kartonlar
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
Ürün adı: |
TSC Top Tipi Tork Sınırlayıcı |
Garanti: |
12 ay |
Esnek veya katı: |
sert |
Malzeme: |
Çelik |
Yapı türü: |
Top Tipi |
Başvuru: |
Kasnak, Dişliler, Kaplin |
Ürün adı: |
TSC Top Tipi Tork Sınırlayıcı |
Garanti: |
12 ay |
Esnek veya katı: |
sert |
Malzeme: |
Çelik |
Yapı türü: |
Top Tipi |
Başvuru: |
Kasnak, Dişliler, Kaplin |

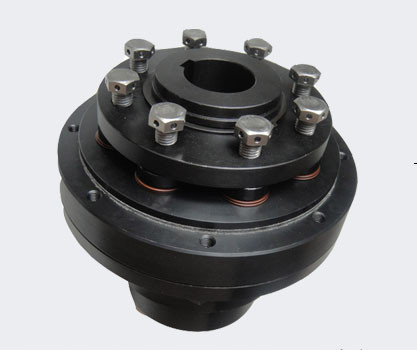

TSC Bilyalı Tip Tork Sınırlayıcı Debriyaj Kaplin Mili Tork Sınırlayıcı
ürün tanıtımı
Sürtünme torku sınırlayıcı kaplini ayrıca güvenlik debriyajı kaplini olarak da adlandırılır.Sürtünme tork sınırlayıcı kaplini, aşırı yük hatası ayarlanan değerden (tork) daha fazla olduğunda ve tork sınırlayıcı ayırma üreteceğinde, ana ve pasif yan güç iletimi arasına takmak için sıklıkla kullanılır, böylece motor, redüktör gibi tahrik makinelerini etkin bir şekilde korur , servo motor) ve yükün yanı sıra, ortak form aşağıdaki gibidir: Sürtünme tork sınırlayıcı kaplin ve bilye tipi tork sınırlayıcı.
Tork sınırlayıcının montaj yapısı mil-mil, mil-flanş, mil-senkron kasnak, mil-dişli, mil-dişli, mil-kasnak vb.
Baskı ekipmanında sürtünme torku sınırlayıcı kaplin kullanılır;pil endüstrisi, demir hurda konveyörü, taşıma üretim hattı, bölücü.
Çelik bilye tork sınırlayıcı (tork sınırlayıcı) özellikleri: hassas otomatik sıfırlama çelik bilye tork sınırlayıcı, aşırı yük anında aktif ve pasif şanzımanı devre dışı bırakabilen yerleşik hassas bilye mekanizması.Reaksiyon süresi 0.001-0.003 saniyedir.Mil dişlisi, mil mili, mil flanşı, mil senkron kasnağı, mil V şekilli kasnak, mil dişlisi ve benzeri gibi birçok montaj şekline sahiptir.Devre dışı bırakma torkunun ayar değeri, kadran aracılığıyla belirli bir aralıkta kademesiz olarak ayarlanabilir.Limit anahtarı veya sensör, alarm cihazını (elektrikli zil ve gösterge ışığı gibi) başlatmak için kullanılabilen aşırı yük anında 24V DC elektrik sinyali verebilir ve ayrıca sürücüyü anında kapatmak için kullanılabilir.Son derece uzun hizmet ömrü ile sayısız aşırı yük ayırma eylemine dayanabilir.
Çelik bilyeli tork sınırlayıcının çalışma prensibi: kritik tork, çok doğru tork değeri elde edebilen hassas yay tarafından kontrol edilir.Aynı toplam boyuta sahip ürünler için, farklı kayma torkunu belirlemek için farklı yerleşik yaylar değiştirilebilir.Bir uçta şaft, diğer uçta tekerlek montajı için kullanılır.Aşırı yüklenmeyi ortadan kaldırdıktan sonra, sıfırlama modu bir daire içinde 360 derece sıfırlamadır.Harici olarak limit anahtarı ile bağlanabilir ve aşırı yük durumunda elektrik sinyali verebilir.Paketleme, elektronik ekipman ve diğer mekanik endüstrilerde kullanılabilir. Ayırıcı, vidalı ekstrüder, otomatik taşıma, mekanik kauçuk ekipman vb.
İki tür kurulum vardır: kama montajı ve genişleme manşon montajı
Ürünler Parametreler
| TSC |
Tork aralığı (Nm) | Max hız dengesiz rpm |
Aşırı yükte itme rondelası stroku mm |
Kütle atalet momentleri | Sıkma vidaları ve sıkma Φd için torklar |
Ağırlık |
|||||
| X | L | M | H | göbek tarafı Kgm2 |
Esnek taraf Kgm2 |
mm | Nm | kilogram | |||
| 01 | 5-12.5 | 10-25 | 20-50 | 25-62,5 | 4000 | 1.2 | 0.000211 | 0.000093 | 4xM4 | 4 | 0.68 |
| 02 | 10-25 | 20-50 | 40-100 | 50-125 | 3000 | 1.5 | 0.000531 | 0.000234 | 6xM4 | 4 | 1.14 |
| 03 | 20-50 | 40-100 | 80-200 | 100-250 | 2500 | 1.8 | 0.001388 | 0.000643 | 8xM4 | 4 | 1.98 |
| 04 | 40-100 | 80-200 | 160-400 | 200-500 | 2000 | 2.0 | 0.002846 | 0.001306 | 8xM5 | 8 | 2.88 |
| 05 | 70-175 | 140-350 | 280-700 | 380-875 | 1200 | 2.2 | 0.006858 | 0.002649 | 8xM6 | 12 | 4.59 |
| 06 | 120-300 | 240-600 | 480-1200 | 600-1500 | 800 | 2.5 | 0.029432 | 0.00669 | 8xM8 | 15 | 10.63 |
TSC Tork Sınırlayıcının Boyutu
| TSC |
gün | d maks | D | F | E (h6) | K | 1 | L | H | A1 | A2 | A3 | a | b | S | GB |
| 01 | 10 | 20 | 70 | 38 | 47 | 65 | 56 | 47 | 40 | 12 | 7 | 8 | 5 | 6 | 8xM4 | 7 |
| 02 | 15 | 25 | 85 | 44 | 62 | 80 | 71 | 56 | 48 | 13,5 | 8 | 11 | 7 | 7 | 8xM5 | 7 |
| 03 | 22 | 35 | 100 | 56 | 75 | 95 | 85 | 67 | 59 | 16 | 9 | 14 | 9 | 9 | 8XM6 | 7 |
| 04 | 32 | 44 | 115 | 70 | 90 | 110 | 100 | 73 | 64 | 17 | 10 | 16 | 10 | 10 | 8XM6 | 8 |
| 05 | 35 | 55 | 135 | 84 | 100 | 130 | 116 | 86 | 75 | 20.5 | 12 | 18 | 10 | 12 | 8XM8 | 10 |
| 06 | 40 | 65 | 166 | 100 | 130 | 166 | 150 | 130 | 115 | 46 | 16 | 21 | 12 | 15 | 8XM10 | 13 |
