Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: TSC
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: USD20~USD300
Ambalaj bilgileri: Kartonlar
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
Ürün adı: |
TSC Top Tipi Tork Sınırlayıcı |
Garanti: |
12 ay |
Esnek veya sert: |
sert |
Malzeme: |
Çelik |
yapı tipi: |
Top Tipi |
Başvuru: |
Kasnak, Dişliler, Kaplin |
Ürün adı: |
TSC Top Tipi Tork Sınırlayıcı |
Garanti: |
12 ay |
Esnek veya sert: |
sert |
Malzeme: |
Çelik |
yapı tipi: |
Top Tipi |
Başvuru: |
Kasnak, Dişliler, Kaplin |

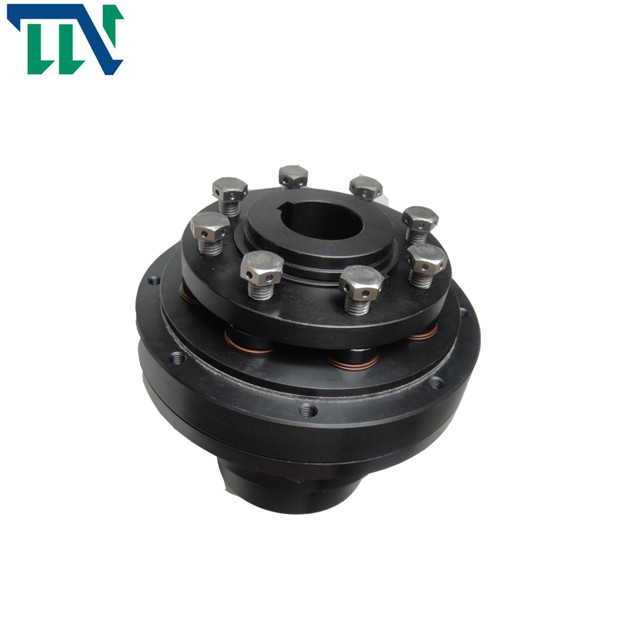

Bilyalı Tork Sınırlayıcı TSC Serisi Kaplin Mili Tork Sınırlayıcı Debriyaj
ürün tanıtımı
İki tür kurulum vardır: kama yuvası kurulumu ve genişletme manşonu kurulumu.
Sürtünme torku sınırlayıcı kuplajı aynı zamanda emniyet debriyajı kuplajı olarak da adlandırılır.Sürtünme torku sınırlayıcı kaplin, aşırı yük arızası ayarlanan değerden (tork) daha fazla olduğunda ve tork sınırlayıcı ayırma üreteceğinden, böylece motor, redüktör gibi tahrik makinelerini etkin bir şekilde koruduğunda, ana ve pasif yan güç aktarımı arasına takmak için sıklıkla kullanılır. , servo motor) ve yükün ortak biçimi aşağıdaki gibidir: Sürtünme tork sınırlayıcı kaplin ve bilyalı tip tork sınırlayıcı.
Çelik bilyalı tork sınırlayıcının çalışma prensibi: kritik tork, çok doğru tork değeri elde edebilen hassas yay tarafından kontrol edilir.Aynı genel boyuta sahip ürünler için, farklı kayma torkunu belirlemek için farklı yerleşik yaylar değiştirilebilir.Bir ucuna mil diğer ucuna tekerlek montajında kullanılır.Aşırı yükü ortadan kaldırdıktan sonra, sıfırlama modu bir daire içinde 360 derece sıfırlamadır.Harici olarak limit anahtarı ile bağlanabilir ve aşırı yük olduğunda elektrik sinyali verebilir.Paketleme, elektronik ekipman ve diğer mekanik endüstrilerde kullanılabilir. Ayırıcı, vidalı ekstruder, otomatik taşıma, mekanik kauçuk ekipman vb. alanlarda yaygın olarak kullanılır.
Tork sınırlayıcının montaj yapısı mil-mil, mil-flanş, mil-senkron kasnak, mil-dişli, mil-dişli, mil-kasnak vb.Sürtünme torku sınırlayıcı kaplin, baskı ekipmanlarında kullanılır;pil endüstrisi, demir hurda konveyörü, taşıma üretim hattı, bölücü.
Çelik bilye tork sınırlayıcı (tork sınırlayıcı) özellikleri: hassas otomatik sıfırlama çelik bilye tork sınırlayıcı, aşırı yük anında aktif ve pasif şanzımanı devre dışı bırakabilen yerleşik hassas bilya mekanizması.Reaksiyon süresi 0,001-0,003 saniyedir.Şaft dişlisi, şaft şaftı, şaft flanşı, şaft senkron kasnağı, şaft V-şekilli kasnak, şaft dişlisi vb. gibi birçok montaj şekline sahiptir.Ayrılma torkunun ayar değeri, kadran aracılığıyla belirli bir aralıkta kademesiz olarak ayarlanabilir.Limit anahtarı veya sensör, aşırı yük anında alarm cihazını (elektrik zili ve gösterge ışığı gibi) başlatmak için kullanılabilen ve sürücüyü anında kapatmak için de kullanılabilen 24V DC elektrik sinyali verebilir.Son derece uzun hizmet ömrü ile sayısız aşırı yük devre dışı bırakma işlemine dayanabilir.
Ürün Parametreleri
| TSC |
Tork aralığı(Nm) | Max hız dengesiz rpm |
Aşırı yükte baskı rondelası stroku mm |
Kütle atalet momentleri | Sıkıştırma vidaları ve sıkma Φd için torklar |
Ağırlık |
|||||
| X | L | M | H | Göbek tarafı Kgm2 |
esnek taraf Kgm2 |
mm | nm | kilogram | |||
| 01 | 5-12.5 | 10-25 | 20-50 | 25-62.5 | 4000 | 1.2 | 0,000211 | 0,000093 | 4xM4 | 4 | 0,68 |
| 02 | 10-25 | 20-50 | 40-100 | 50-125 | 3000 | 1.5 | 0,000531 | 0,000234 | 6xM4 | 4 | 1.14 |
| 03 | 20-50 | 40-100 | 80-200 | 100-250 | 2500 | 1.8 | 0,001388 | 0,000643 | 8xM4 | 4 | 1.98 |
| 04 | 40-100 | 80-200 | 160-400 | 200-500 | 2000 | 2.0 | 0,002846 | 0,001306 | 8xM5 | 8 | 2,88 |
| 05 | 70-175 | 140-350 | 280-700 | 380-875 | 1200 | 2.2 | 0,006858 | 0,002649 | 8xM6 | 12 | 4.59 |
| 06 | 120-300 | 240-600 | 480-1200 | 600-1500 | 800 | 2.5 | 0,029432 | 0,00669 | 8xM8 | 15 | 10.63 |
TSC Tork Sınırlayıcının Boyutu
| TSC |
d dk | d maks | D | F | E (h6) | K | K 1 | L | H | A1 | A2 | A3 | A | B | S | GB |
| 01 | 10 | 20 | 70 | 38 | 47 | 65 | 56 | 47 | 40 | 12 | 7 | 8 | 5 | 6 | 8xM4 | 7 |
| 02 | 15 | 25 | 85 | 44 | 62 | 80 | 71 | 56 | 48 | 13.5 | 8 | 11 | 7 | 7 | 8xM5 | 7 |
| 03 | 22 | 35 | 100 | 56 | 75 | 95 | 85 | 67 | 59 | 16 | 9 | 14 | 9 | 9 | 8XM6 | 7 |
| 04 | 32 | 44 | 115 | 70 | 90 | 110 | 100 | 73 | 64 | 17 | 10 | 16 | 10 | 10 | 8XM6 | 8 |
| 05 | 35 | 55 | 135 | 84 | 100 | 130 | 116 | 86 | 75 | 20.5 | 12 | 18 | 10 | 12 | 8XM8 | 10 |
| 06 | 40 | 65 | 166 | 100 | 130 | 166 | 150 | 130 | 115 | 46 | 16 | 21 | 12 | 15 | 8XM10 | 13 |
