Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: MDEU serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
Düşük Hızlı MDEU Silindir Tipi Tek Yönlü Debriyaj |
Malzeme: |
GCR 15 Rulman Çelik |
Max. Maks. Overrunning (r/min) Taşma (d/dak): |
600-200 |
Tork (Nm）: |
70-230 |
Ağırlık (kg): |
0.52-9.7 |
Delik Boyutu (mm): |
15-80 |
İsim: |
Düşük Hızlı MDEU Silindir Tipi Tek Yönlü Debriyaj |
Malzeme: |
GCR 15 Rulman Çelik |
Max. Maks. Overrunning (r/min) Taşma (d/dak): |
600-200 |
Tork (Nm）: |
70-230 |
Ağırlık (kg): |
0.52-9.7 |
Delik Boyutu (mm): |
15-80 |

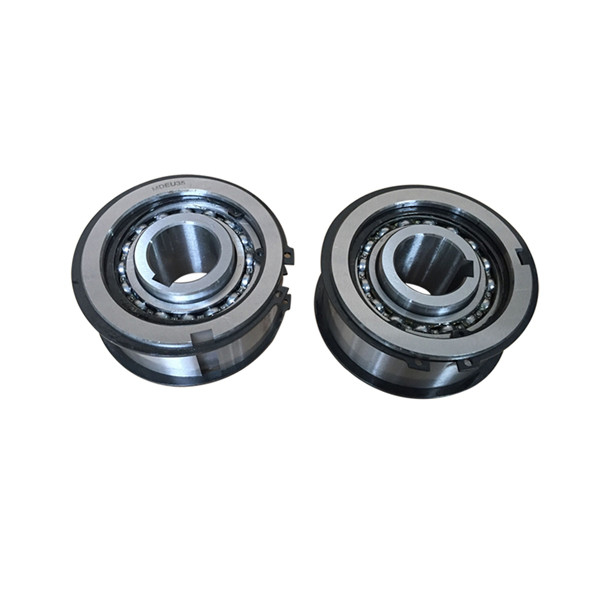

Düşük Hızlı MDEU Silindir Tipi Tek Yönlü Debriyaj
üretim tanıtımı
Kam Kavramaları, torku tek bir dönüş yönünde iletmek için kamların sıkıştırma hareketi yoluyla iç ve dış yuvaları kilitleyen hassas cihazlardır;ve ters yönde aşar.Bu birimler, uygulamalarına bağlı olarak, genellikle serbest tekerlekler, yaylar, tek yönlü, geri döndürmez kilit veya tek yönlü kavramalar olarak adlandırılır.
MDEU serisi debriyaj Avrupa tarzı bir modeldir.Kam ve makara yapısı nedeniyle yataklama gereksizdir.Spirolox'u dış bilezikte kullanarak zincir dişlisi, kasnak veya dişli için kolay kurulum.Bu, orta hizmet uygulamaları için ideal olan dişli, kasnak veya dişli flanşını çıkarmayı sağlar.
Tek yönlü kavramalar, ters dönüşü önlemek ve güvenliği sağlamak için eksenel dönüş yönü ve dönüş hızındaki farklılıkları kullanan verimli mekanik cihazlardır.Daha güvenilir bir tek yönlü debriyaj oluşturmak için mühendisler, basit pervane tipinden cırcır tipine ve makaralı tipe kadar debriyajları geliştirmek ve iyileştirmek için uzun yıllar harcadılar ve ardından ana akım haline gelen Kam Debriyajına ulaştılar.
| Kalem | MDEU25 |
| Malzeme | GCr15 |
| Çap çapı | 25 mm |
| Dış çap | 40 mm |
| Genişlik | 42 mm |
| tork kapasitesi | 230 Nm |
| Ağırlık | 1,1 kg |
| paket | Karton kutu, ahşap kutu veya ihtiyaçlarınıza göre |
Ürünler Parametreler
modeli |
tork Kapasite (N@m) |
Maks. taşma (d/dak) Iç yarış |
Maks. indeksleme (döngü/dak) |
Maks. Radyal Ne Zaman Yükle taşma (N) |
delik Boy (H7) |
Iç yarış anahtar yolu |
A |
B (h7) |
C |
D |
E |
F |
G |
H |
İ |
Dış yarış anahtar yolu |
Ağırlık ( kilogram ) |
| MDEU15 | 70 | 600 | 100 | 610 | 15 | 5x2.3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3.5 | 0,8 | 5x3 | 0,52 |
| MDEU20 | 150 | 500 | 100 | 910 | 20 | 6x2.8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3.5 | 0,8 | 6x3.5 | 0.88 |
| MDEU25 | 230 | 450 | 100 | 1060 | 25 | 8x3.3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3.5 | 0,8 | 8x4 | 1.1 |
| MDEU30 | 390 | 400 | 100 | 1400 | 30 | 8x3.3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8x4 | 1.7 |
| MDEU35 | 460 | 350 | 100 | 1500 | 35 | 10x3.3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10x5 | 2.1 |
| MDEU40 | 530 | 350 | 100 | 1580 | 40 | 12x3.3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12x5 | 2.7 |
| MDEU45 | 690 | 300 | 100 | 1770 | 45 | 14x3.8 | 50 | 120 | 48 | 65 | 88 | 1 | 36 | 6 | 1 | 14x5.5 | 3.2 |
| MDEU50 | 870 | 300 | 100 | 1880 | 50 | 14x3.8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5.5 | 3.8 |
| MDEU55 | 1100 | 250 | 100 | 2850 | 55 | 16x4.3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1.5 | 16x6 | 5.3 |
| MDEU60 | 1500 | 250 | 100 | 3060 | 60 | 18x4.4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1.5 | 18x7 | 6.1 |
| MDEU70 | 1900 | 200 | 100 | 3470 | 70 | 20x4.9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1.5 | 20x7.5 | 7.9 |
| MDEU80 | 2300 | 200 | 100 | 3600 | 80 | 22x5.4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1.5 | 22x9 | 9.7 |
Montaj örneği:
