Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: FB serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
FB ile alına cıvatalama için serbest tekerlekler, beş tipte mevcuttur |
Malzeme: |
GCR 15 Rulman Çelik |
Tip: |
Makaralı Rulmanlar |
Kalınlık (Mm): |
35-170 |
Tork (Nm）: |
8.3-2500 |
Ağırlık (kg): |
0.07-6.3 |
Delik Boyutu (mm): |
8-65 |
İsim: |
FB ile alına cıvatalama için serbest tekerlekler, beş tipte mevcuttur |
Malzeme: |
GCR 15 Rulman Çelik |
Tip: |
Makaralı Rulmanlar |
Kalınlık (Mm): |
35-170 |
Tork (Nm）: |
8.3-2500 |
Ağırlık (kg): |
0.07-6.3 |
Delik Boyutu (mm): |
8-65 |
GC-B Silindir Tipi Filibir Tek Yönlü Debriyaj
üretim tanıtımı

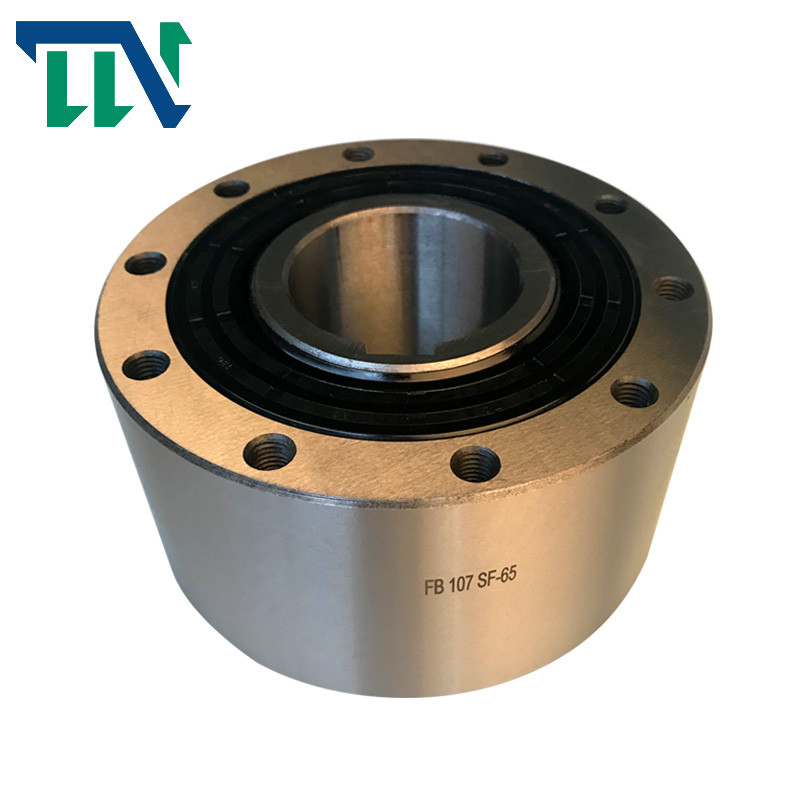

Komple Freewheels FB, bilyeli yataklara sahip sızdırmaz püskürtmeli serbest tekerleklerdir.onlar tedarik edilir
yağ dolu ve montaja hazır.Serbest tekerlekler FB şu şekilde kullanılır:
Backstop'lar
Aşırı Debriyaj
Endeksleme Serbest Tekerlekleri
Standart tipe ek olarak, daha uzun hizmet ömrü için dört tip daha mevcuttur ve
indeksleme doğruluğu160 000 Nm'ye kadar nominal torklar.300 mm'ye kadar delikler.Birçok standart delik mevcuttur.
Uygulama örneği
Geniş bir şerit rulo treninde bir kenar düzeltme makasının tahrikinde tek yönlü kavramalar olarak iki Tam Serbest Tekerlek FB 82 SFT.Şeridin kenarlarını keserken, kırpma
silindirler, kenar düzeltme makasının tahriki ile tahrik edilir.Bunu yaparak, iki serbest tekerlek sürüş işleminde çalışır.Levha, şeridi artan bir hızla çeker çekmez, iç halkalar kenar düzeltme makasının daha yavaş dönen tahrikini aşar.Bunu yaparak,
freewheels, freewheeling işleminde çalışır.RIDUVIT yayları, serbest tekerleklere daha uzun bir hizmet ömrü sağlar.
Montaj
Müşteriye ait bağlantı parçası D dış çapı üzerindedir ve daha sonra yüze cıvatalanır.
Milin toleransı ISO h6 veya j6 olmalı ve milin pilot çapının D toleransı olmalıdır.
ek parçası ISO H7 veya J7 olmalıdır.
Sipariş için örnek
Filibir boyutu FB 72, püsküllü Z ve 38 mm delikli tip:
• FB 72 LZ, d = 38 mm
FB 340 ve FB 440 filibir boyutu sipariş ederken, lütfen X yönünde bakıldığında iç bileziğin serbest dönüş yönünü de belirtin:
• saat yönünün tersine serbest veya
• saat yönünde serbest
Ürünler Parametreler
| Filibir Boyutu | Tip | Nominal tork MN | Max hız | Tip | Nominal tork MN | Max hız | Tip | Nominal tork MN |
İç halkada püsküllü kaldırma hız |
Max hız | Tip | Nominal tork MN |
Püskürtme kalkışı iç halka hızı |
Max hız | Tip | Nominal tork MN | ||||
|
İç halka serbest tekerlekler /aşılır |
Dış halka serbest tekerlekler /aşılır |
İç halka serbest tekerlekler /aşılır |
Dış halka serbest tekerlekler /aşılır |
İç halka serbest tekerlekler /aşılır |
Dış halka sürücüler |
Dış halka serbest tekerlekler /aşılır |
İç halka sürücüler | |||||||||||||
| Nm | dk-1 | dk-1 | Nm | dk-1 | dk-1 | Nm | dk-1 | dk-1 | dk-1 | Nm | dk-1 | dk-1 | dk-1 | Nm | ||||||
| FB24 | CF | 45 | 4800 | 5500 | CFT | 45 | 4800 | 5500 | CFP | 19 | ||||||||||
| FB29 | CF | 80 | 3500 | 4000 | CFT | 80 | 3500 | 4000 | CFP | 31 | ||||||||||
| FB37 | bilimkurgu | 200 | 2500 | 2600 | SFT | 200 | 2500 | 2600 | CZ | 110 | 850 | 3000 | 340 | SFP | 120 | |||||
| FB44 | bilimkurgu | 320 | 1900 | 2200 | SFT | 320 | 1900 | 2200 | DX | 130 | 860 | 1900 | 344 | CZ | 180 | 800 | 2600 | 320 | SFP | 180 |
| FB57 | bilimkurgu | 630 | 1400 | 1750 | SFT | 630 | 1400 | 1750 | DX | 460 | 750 | 1400 | 300 | LZ | 430 | 1400 | 2100 | 560 | SFP | 310 |
| FB72 | bilimkurgu | 1250 | 1120 | 1600 | SFT | 1250 | 1120 | 1600 | DX | 720 | 700 | 1150 | 280 | LZ | 760 | 1220 | 1800 | 488 | SFP | 630 |
| FB82 | bilimkurgu | 1800 | 1025 | 1450 | SFT | 1800 | 1025 | 1450 | DX | 1000 | 670 | 1050 | 268 | SFZ | 1700 | 1450 | 1600 | 580 | SFP | 750 |
| FB107 | bilimkurgu | 2500 | 880 | 1250 | SFT | 2500 | 880 | 1250 | DX | 1500 | 610 | 900 | 244 | SFZ | 2500 | 100 | 1350 | 520 | SFP | 1250 |
| FB127 | bilimkurgu | 5000 | 800 | 1150 | SFT | 5000 | 800 | 1150 | SX | 3400 | 380 | 800 | 152 | SFZ | 5000 | 1200 | 1200 | 480 | SFP | 3100 |
| FB140 | bilimkurgu | 10000 | 750 | 1100 | SFT | 10000 | 750 | 1100 | SX | 7500 | 320 | 750 | 128 | SFZ | 10000 | 950 | 1150 | 380 | SFP | 6300 |
| FB200 | bilimkurgu | 20000 | 630 | 900 | SFT | 20000 | 630 | 900 | SX | 23000 | 240 | 630 | 96 | SFZ | 20000 | 680 | 900 | 272 | SFP | 12500 |
| FB270 | bilimkurgu | 40000 | 510 | 750 | SFT | 40000 | 510 | 750 | kullanıcı deneyimi | 40000 | 210 | 510 | 84 | SFZ | 37500 | 600 | 750 | 240 | SFP | 25000 |
| FB340 | bilimkurgu | 80000 | 460 | 630 | SFT | 80000 | 460 | 630 | ||||||||||||
| FB440 | bilimkurgu | 160000 | 400 | 550 | SFT | 160000 | 400 | 550 | ||||||||||||
| Filibir Boyutu | Sıkılmış Standart | Maks. | D | F | G** | H | L | T | Z** | Ağırlık | ||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kilogram | |||
| FB24 | 12 | 14* | 14* | 62 | 1.0 | M5 | 8 | 50 | 51 | 0.9 | ||||
| FB29 | 15 | 17* | 17* | 68 | 1.0 | M5 | 8 | 52 | 56 | 3 | 1.1 | |||
| FB37 | 14 | 16 | 18 | 20 | 22* | 22* | 75 | 0,5 | M6 | 10 | 48 | 65 | 34 | 1.3 |
| FB44 | 20 | 22 | 25* | 25* | 90 | 0,5 | M6 | 10 | 50 | 75 | 6 | 1.9 | ||
| FB57 | 25 | 28 | 30 | 32* | 32* | 100 | 0,5 | M8 | 12 | 65 | 88 | 6 | 2.8 | |
| FB72 | 35 | 38 | 40 | 42* | 42* | 125 | 1.0 | M8 | 12 | 74 | 108 | 1 | 5.0 | |
| FB82 | 35 | 40 | 45 | 50* | 50* | 135 | 2.0 | M10 | 16 | 75 | 115 | 12 | 5.8 | |
| FB107 | 50 | 55 | 60 | 65* | 65* | 170 | 2.5 | M10 | 16 | 90 | 150 | 10 | 11.0 | |
| FB127 | 50 | 60 | 70 | 75* | 75* | 200 | 3.0 | M12 | 18 | 112 | 180 | 12 | 19.0 | |
| FB140 | 65 | 75 | 80 | 90 | 95* | 250 | 5.0 | M16 | 25 | 150 | 225 | 12 | 42.0 | |
| FB200 | 110 | 120 | 120 | 300 | 5.0 | M16 | 25 | 160 | 270 | 16 | 62.0 | |||
| FB270 | 140 | 150 | 400 | 6.0 | M20 | 30 | 212 | 360 | 18 | 150.0 | ||||
| FB340 | 180 | 240 | 500 | 7.5 | M20 | 35 | 265 | 450 | 24 | 275.0 | ||||
| FB440 | 220 | 300 | 630 | 7.5 | M30 | 40 | 315 | 560 | 24 | 510.0 | ||||
