Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: FXN serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
FXN51-25/85 Dahili Serbest Tekerlek Tek Yönlü Debriyaj Yatağı FXN Serisi |
Malzeme: |
GCR 15 Rulman Çelik |
Tip: |
Makaralı Rulmanlar |
Kalınlık (Mm): |
10-25 |
Tork (Nm）: |
40-1200 |
Ağırlık (kg): |
0.3-21 |
Delik Boyutu (mm): |
35-100 |
Garanti: |
12 ay |
İsim: |
FXN51-25/85 Dahili Serbest Tekerlek Tek Yönlü Debriyaj Yatağı FXN Serisi |
Malzeme: |
GCR 15 Rulman Çelik |
Tip: |
Makaralı Rulmanlar |
Kalınlık (Mm): |
10-25 |
Tork (Nm）: |
40-1200 |
Ağırlık (kg): |
0.3-21 |
Delik Boyutu (mm): |
35-100 |
Garanti: |
12 ay |

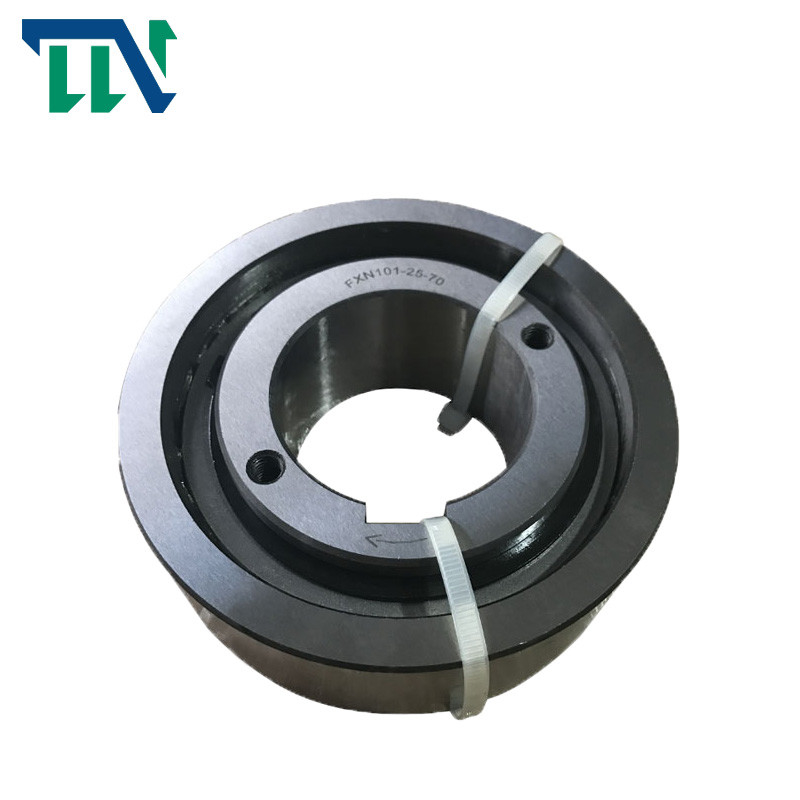

FXN51-25/85 Dahili Serbest Tekerlek Tek Yönlü Debriyaj Yatağı
üretim tanıtımı
Özellik
Dahili Serbest Tekerlekler FXN, yatak desteği olmayan ve X püskürtmeli kaldırmalı püskürtmeli serbest tekerleklerdir. X püskürtmeli kaldırma X, iç halka yüksek hızda döndüğünde aşınmasız bir tekerlek hareketi sağlar.Dış halka müşteri kasasına bastırılır.Bu, kompakt, yerden tasarruf sağlayan montaj çözümlerini mümkün kılar.Serbest tekerlekler FXN şu şekilde kullanılır:
Backstop'lar
Aşırı Debriyaj
yüksek hızda serbest dönüş işlemi olan uygulamalar ve düşük hızda sürüş işlemi ile tek yönlü kavrama olarak kullanıldığında.20 500 Nm'ye kadar nominal torklar.Tork, baskılı geçme ile dış halkaya iletilir.130 mm'ye kadar delikler.Birçok standart delik mevcuttur.
Maksimum aktarılabilir tork, belirtilen nominal torkun 2 katıdır.Seçim torkunun belirlenmesi için sayfa 14'e bakın.
Teorik nominal tork, yalnızca iç ve dış halka arasındaki ideal eş merkezlilik için geçerlidir.Uygulamada, eş merkezlilik, komşu parçaların yatak oynamasından ve merkezleme hatalarından etkilenir.Ardından, mevcut salgı (TIR) dikkate alınarak tabloda belirtilen nominal torklar uygulanır.
Talep üzerine daha yüksek hızlar.
Dahili Serbest Teker FXN 38 - 17/70 NX, bir elektrik motoruna takmak için bir muhafaza adaptöründe düzenlenmiş bir geri döndürmez kilit olarak.Muhafazaya bastırılan ince dış halka, yerden tasarruf sağlayan bir montaj çözümü sağlar.Normal çalışmadaki yüksek şaft hızları nedeniyle (serbest dönme işlemi), X püskürtmeli kaldırma, temassız ve dolayısıyla aşınmasız bir sürekli çalışma sağlar.
Ürün Parametreleri
| Serbest tekerlek boyutu | mm | mm | Sıkılmış | mm | mm | maks.mm | B | D mm | F | J | K dk.mm | L |
Ağırlık kilogram |
|
| Standart | mm | mm | mm | mm | ||||||||||
| mm mm | ||||||||||||||
| FXN31 - 17/60 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
| FXN31 - 17/62 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
| FXN38 - 17/70 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
| FXN46 - 25/80 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
| FXN51 - 25/85 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
| FXN56 - 25/90 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
| FXN61 - 19/95 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
| FXN61 - 19/106 | 30 | 35 | 40 | 45* | 25 | 106 H7 | 85 | 61 | 120 | 25 | 1,2 | |||
| FXN66 - 25/100 | 35 | 40 | 45 | 48* | 30 | 100 P6 | 90 | 66 | 132 | 35 | 1,1 | |||
| FXN66 - 25/110 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
| FXN76 - 25/115 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
| FXN76 - 25/120 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
| FXN86 - 25/125 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125 P6 | 110 | 86 | 150 | 40 | 2,3 | |
| FXN86 - 25/130 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130 P6 | 110 | 86 | 150 | 40 | 2,6 | |
| FXN 101 - 25/140 | 55 | 70 | 75 | 45 | 140 P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
| FXN 101 - 25/149 | 70 | 75 | 62 | 149 H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
| FXN 101 - 25/150 | 55 | 70 | 75 | 45 | 150 P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
| FXN 85 - 40/140 | 45 | 50 | 60 | 65 | 65 | 45 | 140 P6 | 125 | 85 | 175 | 60 | 3,2 | ||
| FXN 85 - 40/150 | 45 | 50 | 60 | 65 | 65 | 45 | 150 P6 | 125 | 85 | 175 | 60 | 4,2 | ||
| FXN 100 - 40/160 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160 P6 | 140 | 100 | 190 | 60 | 5,1 |
| FXN 105 - 50/165 | 80 | 80 | 62 | 165 P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
| FXN 120 - 50/198 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198 H6 | 160 | 120 | 210 | 70 | 8,6 |
| FXN 140 - 50/215 | 65 | 90 | 100 | 110 | 110 | 69 | 215 J6 | 180 | 140 | 245 | 70 | 14,0 | ||
| FXN 170 - 63/258 | 70 | 85 | 100 | 120 | 130 | 80 | 258 H6 | 210 | 170 | 290 | 80 | 21,0 | ||
