Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: BB serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla kartonlar
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
BB Tek yönlü Filibir Rulman Debriyajı |
Malzeme: |
GCr15 Rulman Çeliği |
Tip: |
Tek Yönlü Rulman |
Aşırı hızlar: |
3600-1800 |
Tork (Nm): |
29-260 Nm |
Delik boyutu: |
32,6-71 mm |
Ağırlık (kg): |
50-400 |
İsim: |
BB Tek yönlü Filibir Rulman Debriyajı |
Malzeme: |
GCr15 Rulman Çeliği |
Tip: |
Tek Yönlü Rulman |
Aşırı hızlar: |
3600-1800 |
Tork (Nm): |
29-260 Nm |
Delik boyutu: |
32,6-71 mm |
Ağırlık (kg): |
50-400 |

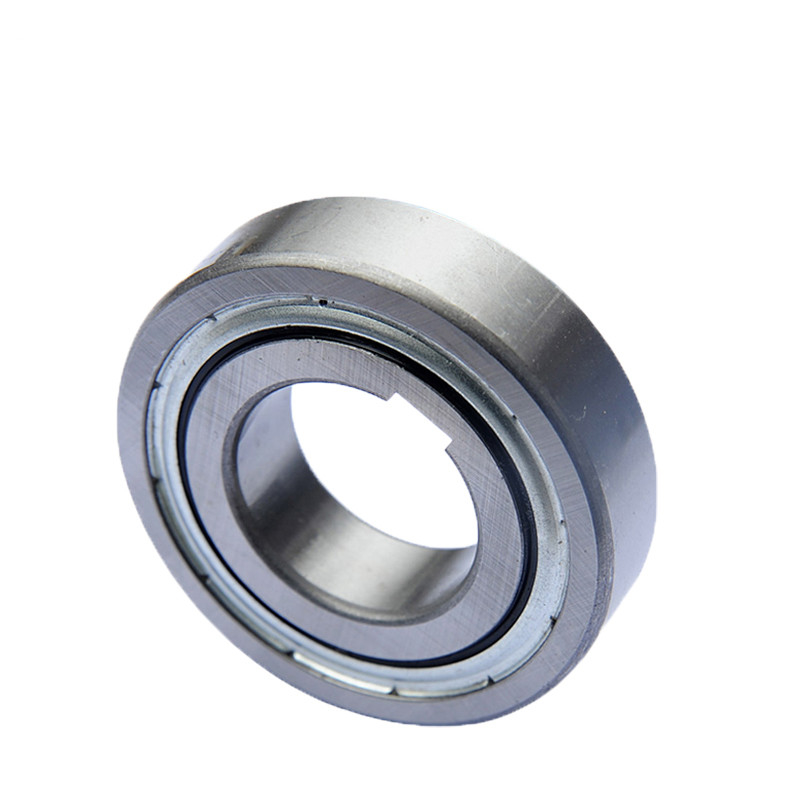

Tek Yönlü Kam Debriyaj Rulman BB Serisi Sprag Geri Döndürmez Filibir Debriyaj
Üretim tanıtımı
1. BB serisi Tek yönlü Filibir Rulman Debriyajı, presle takılan kurulum için tasarlanmıştır.
2.BB, BB-1K ve BB-2K Debriyajlar, yatak destekli ve gresle birlikte teslim edilir, toz keçesi korumasına sahiptir
0,25 mm ve üzeri parçacıklara karşı, standarttan 5 mm daha geniş BB-2GD ve BB-2GD-1K debriyajları
BB serisi, her türlü toza karşı etkili koruma için özel dudaklı contalara sahiptir.
3. BB-2K-K serisi, hem iç hem de dış yuvada bir kama yuvasına sahiptir.
“-K”, Kam Kavrama ile birlikte gönderilen anahtarlar anlamına gelir.
4. Maksimum yatak elde etmek için mil ve yuvadaki doğru girişim boyutları korunmalıdır.
ve debriyaj performansı.
5. Her seri için mil ve yatak toleransı için bir sonraki sayfadaki tabloya bakın.
6.BB-1K-K ve BB-2GD 1K-K Tek Yönlü Serbest Rulmanlı Debriyaj serisi iç bilezikte bir kama yuvasına sahiptir.25 ebat hariç kama yuvaları DIN 6885'e göre üretilir. 3, BB40-1K-K ve BB40-2GD 1K-K, DIN 6885'e göre üretilir. 1.
7. İç yatağın üzerindeki ok, iç yatağın geçiş yönünü gösterir.
8. Kavramayı takmak için tüm yüze eşit basınç uygulamak için uygun çapta bir baskı aleti kullanın
iç ve dış ırkın.
9. Debriyaja çekiçle vurmayın veya başka darbe uygulamayın.
10. Muhafazanın, pres bağlantı montajı için gereken basınca dayanacak kadar sağlam olduğundan emin olun.
Debriyaj.
11. Çalışma sıcaklığı aralığı: –30°C ila +100°C (Bu aralığın üzerindeki sıcaklıklar için bize danışın).
Ürün Parametreleri
Boyutlar ve Kapasiteler:
| modeli | tork Kapasite |
Maks.taşma | Sürükleme Torku (N·m) | A | B |
C |
D | R |
Ağırlık (K) | Rulman Yükleri | ||||||
|
Iç yarış |
Dış Yarış | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
cr | kor | |||||
| N·m | dev/dak | dev/dak | N | N | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0,010 | 0,040 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0,010 | 0,050 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0,014 | 0,055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1.0 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0,017 | 0,055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1.0 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0,030 | 0,058 | 16 | 21 | 62 | 30 | 56.6 | 55.60 | 1.0 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0,034 | 0,060 | 17 | 22 | 72 | 35 | 64.0 | 64.60 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0,040 | 0,080 | 22 | 27 | 80 | 40 | 71.0 | 71.60 | 1.1 | 400 | 600 | 14500 | 11700 |
Not:İç yuvada işaretlenen Model No. hem "1K" hem de "2K" için yalnızca "K" dir.(Örnek: her ikisi için de “BB25-K” işareti
BB25-1K ve BB25-2K)
Şaft ve Yatak Toleransı:
| modeli | Şaft Çapı | Muhafaza Çapı | |
| BB15 | BB15-2GD | 15+0,023+0,012 | 35–0,012–0,028 |
| BB17 | BB17-2GD | 17+0,023+0,012 | 40–0,012–0,028 |
| BB20 | BB20-2GD | 20+0,028+0,015 | 47–0,012–0,028 |
| BB25 | BB25-2GD | 25+0,028+0,015 | 52–0,014–0,033 |
| BB30 | BB30-2GD | 30+0,028+0,015 | 62–0,014–0,033 |
| BB35 | BB35-2GD | 35+0,033+0,017 | 72–0,014–0,033 |
| BB40 | BB40-2GD | 40+0,033+0,017 | 80–0,014–0,033 |
|
modeli |
Şaft Çapı | Muhafaza Çapı | |
| BB15-1K-K | BB15-2GD 1K-K | 15–0,008–0,028 | 35–0,012–0,028 |
| BB17-1K-K | BB17-2GD 1K-K | 17–0,008–0,028 | 40–0,012–0,028 |
| BB20-1K-K | BB20-2GD 1K-K | 20–0,010–0,031 | 47–0,012–0,028 |
| BB25-1K-K | BB25-2GD 1K-K | 25–0,010–0,031 | 52–0,014–0,033 |
| BB30-1K-K | BB30-2GD 1K-K | 30–0,010–0,031 | 62–0,014–0,033 |
| BB35-1K-K | BB35-2GD 1K-K | 35–0,012–0,037 | 72–0,014–0,033 |
| BB40-1K-K | BB40-2GD 1K-K | 40–0,012–0,037 | 80–0,014–0,033 |
| modeli | Şaft Çapı | Muhafaza Çapı |
| BB15-2K-K | 15–0,008–0,028 | 35–0,018–0,002 |
| BB17-2K-K | 17–0,008–0,028 | 40–0,018–0,002 |
| BB20-2K-K | 20–0,010–0,031 | 47–0,022–0,003 |
| BB25-2K-K | 25–0,010–0,031 | 52–0,022–0,003 |
| BB30-2K-K | 30–0,010–0,031 | 62–0,022–0,003 |
| BB35-2K-K | 35–0,012–0,037 | 72–0,025–0,006 |
| BB40-2K-K | 40–0,012–0,037 | 80–0,025–0,006 |
Kama yuvalarının ve anahtarların boyutları:
| modeli | b2js10 | t1 | t2 | b1js9 | T | Iç yarış Anahtar b×y×uzunluk |
Dış yarış Anahtar b'× h' ×uzunluk |
|
| BB15-1K-K | BB15-2GD— 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD— 1K-K | 5.0 | 1.9 | 1.2 | — | — | — | — |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD— 1K-K | 6.0 | 2.5 | 1.6 | — | — | — | — |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD— 1K-K | 8.0 | 3.6 | 1.5 | — | — | — | — |
| BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD— 1K-K | 8.0 | 3.1 | 2.0 | — | — | — | — |
| BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD— 1K-K | 10.0 | 3.7 | 2.4 | — | — | — | — |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD— 1K-K | 12.0 | 5.0 | 3.3 | — | — | — | — |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 |
10x6x22 |
|||
