Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: AA serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla kartonlar
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
Rulman malzemesi AA serisi Debriyaj Rulmanı |
Malzeme: |
GCR 15 Rulman Çeliği |
Tip: |
Tek Yönlü rulmanlar |
kalınlık (mm): |
47-190 |
Tork (Nm): |
17-5813 |
Ağırlık (kg): |
0,23-6 |
Delik Boyutu (mm): |
15-70 |
İsim: |
Rulman malzemesi AA serisi Debriyaj Rulmanı |
Malzeme: |
GCR 15 Rulman Çeliği |
Tip: |
Tek Yönlü rulmanlar |
kalınlık (mm): |
47-190 |
Tork (Nm): |
17-5813 |
Ağırlık (kg): |
0,23-6 |
Delik Boyutu (mm): |
15-70 |

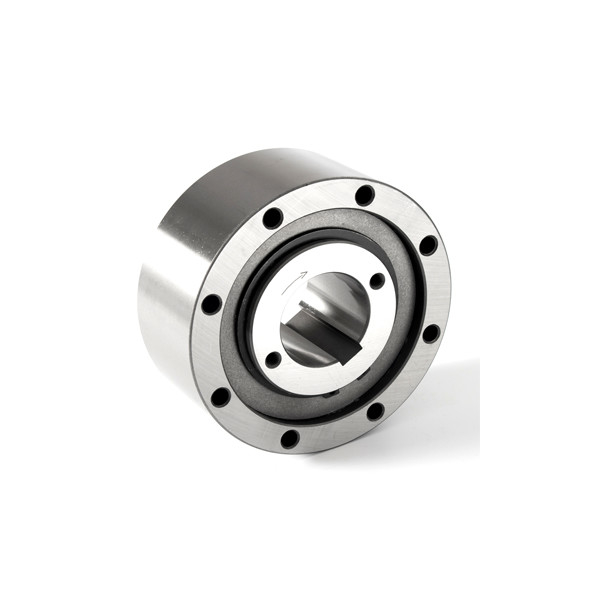

Rulman Malzemesi AA Serisi Debriyaj Rulmanı Tek Yönlü Rulman
Üretim tanıtımı
AA tipi, rulmansız yataksız bir makaralı tiptir.Eksenel ve radyal yükleri desteklemek için rulmanlar gereklidir.
Bu tasarım, ± S/2'lik iç ve dış halkanın eksenel kaymasını kabul edebilir.
Yağlama ve sızdırmazlık da tesisat tarafından sağlanmalıdır.
Standart yağlama yağdır.
İç yuva mile kilitlenmiştir.Dış yatağın merkezlenmesi H7 toleransına uygun olmalıdır.
Dış bileziğin bağlantısı, 10.9 veya daha iyi dereceye kadar cıvatalarla yapılır.
Makaralı rulman bir çeşit rulmandır.Muylu döndüğünde, genellikle yerleştirme halkasına takılı birçok silindirle çevresel temas kurar.Makaralı rulmanlar, ön yükleme yoluyla iyi doğruluk ve sağlamlık elde edebilir.Konik iç halka, yatağın çalışma boşluğunu keyfi olarak ayarlamak için de kullanılabilir.Bu çözüm, baskı makinesi tambur yatağının sıfır boşluk gereksinimini tamamen karşılayabilir
Özellikler:
1. kullanım özellikleri: yüksek hız, korozyon direnci
2. makine ve iletim ekipmanı için tasarım.
3. yüksek tork
4. Komple modeller, stand ve unstand ürünleri üretin
Ürün Parametreleri
| Boyut | TK1 | Aşırı hızlar | Ağırlık |
Sürüklemek tork |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | Ö | L | F | S | (kilogram) | TR | |
| (mm) | (Nm ) | (dk-1) | (dk-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Sayı) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
NOTLAR
1) Tmaks = 2 ×T KN
2) İç yarış aşımları
3) Dış yarış aşımları
DIN 6885.1'e göre kama yolu
