Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: CSK(CSK...2RS) serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla kartonlar
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
CSK(CSK...2RS) Tek Yönlü Yaylı Tip Filibirli Debriyaj |
Malzeme: |
GCR 15 Rulman Çeliği |
Tip: |
Tek Yönlü rulmanlar |
Rulman Serisi: |
6201-6207 |
Tork (Nm): |
2.5-325 |
Ağırlık (kg): |
0,015-0,6 |
Delik Boyutu (mm): |
22-27 |
İsim: |
CSK(CSK...2RS) Tek Yönlü Yaylı Tip Filibirli Debriyaj |
Malzeme: |
GCR 15 Rulman Çeliği |
Tip: |
Tek Yönlü rulmanlar |
Rulman Serisi: |
6201-6207 |
Tork (Nm): |
2.5-325 |
Ağırlık (kg): |
0,015-0,6 |
Delik Boyutu (mm): |
22-27 |

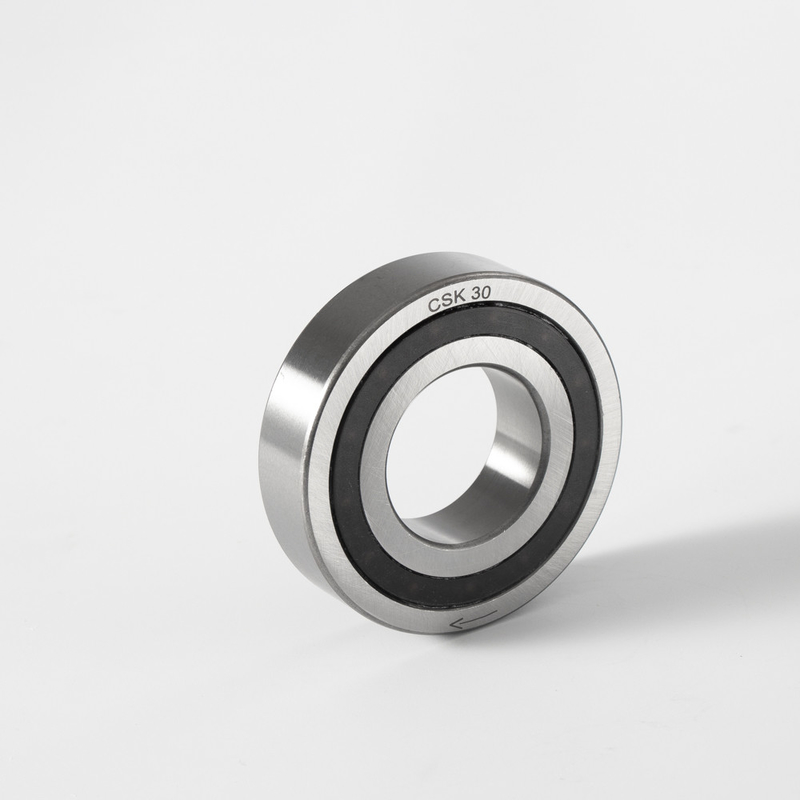

Tek Yönlü Sprag Debriyaj Rulman Filibir CSK30-2RS
Üretim tanıtımı
Tip CSK, 62 serisi bir bilye yatağına (8 ve 40 ebatları hariç) entegre edilmiş bir yay tipi filibirdir.
Rulman yataklıdır, gresle yağlanmış olarak teslim edilir ve 0,3 mm'den büyük toza karşı korumalıdır.
Tüm CSK versiyonları “formkromlu” spreylerle donatılmıştır.Bu süreç, taşan yaşam süresini birkaç kat artırır.
Tork aktarımı, N6 toleranslı rijit bir dış yuvaya ve n6 toleranslı bir mile presle oturan bir tertibatla sağlanır.
İlk yatak radyal boşluğu C5'e ayarlanmıştır ve belirtildiği gibi presle geçme kullanılırsa azaltılır.
Ortam veya çalışma sıcaklığı +5°C ila +60°C aralığında olmadığında lütfen bizimle iletişime geçin.
CSK..2RS 5 mm daha geniştir ancak su sıçramasına karşı dayanıklı olması için dudaklı contalarla donatılmıştır.
Özellikle çalışma sıcaklığı 50°C'yi geçtiğinde ilave “nylos” tipi contaların kullanılması tavsiye edilir.Yağ banyolu yağlama da mümkündür.
Ürün Parametreleri
| Tip | Boyut | Rulman serisi | Rulman yükleri | Ağırlık | sürükleme torku | |||||
| dinamik | statik | |||||||||
| CSK(KK) | D | TKN1) | N maks | D | L | C | C0 | TR | ||
| [mm] | [Nm] | [dk-1] | [mm] | [mm] | [kN] | [kN] | [kilogram] | [Ncm] | ||
| 8* | – | 2.5 | 15000 | 22 | 9 | 3.28 | 0,86 | 0,015 | 0,5 | |
| 12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2,77 | 0.04 | 0.7 | |
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0,14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0.3 | 5.8 | |
| 40 | – | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0,5 | 7 | |
| CSK..2RS | 8** | 2.5 | 15000 | 22 | 9 | 3.28 | 0,86 | 0,015 | 0.8 | |
| 12 | – | 9.3 | 10000 | 32 | 14 | 6.1 | 2,77 | 0,05 | 3 | |
| 15 | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | ||
| 17 | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | ||
| 20 | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0,145 | 6 | ||
| 25 | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0,175 | 6 | ||
| 30 | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0,27 | 7.5 | ||
| 35 | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 | ||
| 40 | – | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 | |
Not:
1) T maks = 2 × T KN
*) Sadece yatak tarafında bir Z conta.Bu taraftan bakıldığında, dış yatak saat yönünün tersine serbestçe hareket eder.
**) Bu taraftan bakıldığında bilyalı yatak tarafında sadece bir RS contası, dış yatak saat yönünün tersine serbestçe hareket eder
Montaj örneği:
