Ürün Ayrıntıları
Menşe yeri: ÇIN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: FND Serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla kartonlar
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
Adı: |
FND Tipi Filibir Tek Yönlü Debriyaj |
Malzeme: |
GCR 15 Rulman Çeliği |
Türü: |
Tek Yönlü rulmanlar |
kalınlık (mm): |
34 |
Tork (Nm): |
176-543 |
Ağırlık (kg): |
0.24-0.73 |
Delik Boyutu (mm): |
15-45 |
Garanti: |
12 ay |
Adı: |
FND Tipi Filibir Tek Yönlü Debriyaj |
Malzeme: |
GCR 15 Rulman Çeliği |
Türü: |
Tek Yönlü rulmanlar |
kalınlık (mm): |
34 |
Tork (Nm): |
176-543 |
Ağırlık (kg): |
0.24-0.73 |
Delik Boyutu (mm): |
15-45 |
Garanti: |
12 ay |
Tam Freewheel Clutch FND SERIES
Özellikleri
Genişliği:34 mm
Çalışma sıcaklığı: en fazla 100°C
Referansınız için Farklı Boyutlar
Veriler

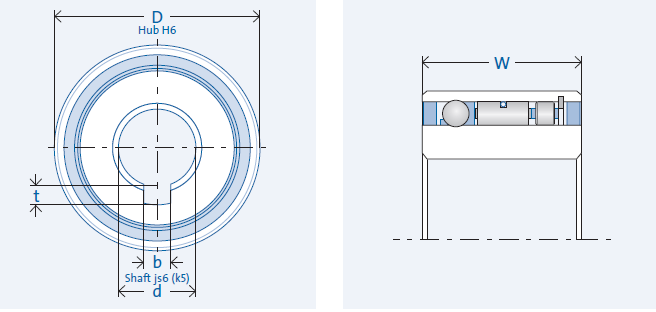

Çizim efsanesi
d=iç çapı D=dış çapı W = genişlik T = tork n = dönme hızı
C = yük kapasitesib = anahtar yolu genişliği t = anahtar yolu derinliği
| Adlandırma | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Ağırlık | b | t | No. madde. |
| [mm] | [mm] | [mm] | [Nm] | [rpm] | [N] | [N] | [kg] | [mm] | [mm] | ||
| FND 437 M | 15 | 41 | 34 | 176 | 1,700 | 8,962 | 8,661 | 0.24 | 5 | 2.3 | 300737 |
| FND 437 Z | 15 | 41 | 34 | 161 | 1,700 | 8,962 | 8,661 | 0.24 | 5 | 2.3 | 300738 |
| FND 442 M | 20 | 46 | 34 | 223 | 1,500 | 10,247 | 10,708 | 0.28 | 6 | 2.8 | 300743 |
| FND 442 Z | 20 | 46 | 34 | 208 | 1,500 | 10,247 | 10,708 | 0.28 | 6 | 2.8 | 300744 |
| FND 453 M | 25 | 58 | 34 | 343 | 1,200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300751 |
| FND 453 Z | 25 | 58 | 34 | 314 | 1,200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300752 |
| FND 459 M | 30 | 64 | 34 | 411 | 1,100 | 12,691 | 16,320 | 0.55 | 8 | 3.3 | 300758 |
| FND 459 Z | 30 | 64 | 34 | 381 | 1,100 | 12,691 | 16,320 | 0.55 | 8 | 3.3 | 300760 |
| FND 463 M | 35 | 68 | 34 | 462 | 1,100 | 13,070 | 17,063 | 0.6 | 10 | 3.3 | 306528 |
| FND 463 Z | 35 | 68 | 34 | 428 | 1,100 | 13,070 | 17,063 | 0.6 | 10 | 3.3 | 306529 |
| FND 470 M | 40 | 75 | 34 | 550 | 1,000 | 14,050 | 19,840 | 0.69 | 12 | 3.3 | 300765 |
| FND 470 Z | 40 | 75 | 34 | 509 | 1,000 | 14,050 | 19,840 | 0.69 | 12 | 3.3 | 300766 |
| FND 473 M | 45 | 78 | 34 | 588 | 1,000 | 14,128 | 19,896 | 0.73 | 14 | 3.8 | 306532 |
| FND 473 Z | 45 | 78 | 34 | 543 | 1,000 | 14,128 | 19,896 | 0.73 | 14 | 3.8 | 306533 |
Yağlama
Çalışma ömrü boyunca yağ yağlama
Kurulum
Kurulum toleransları
Çubuk js6 (k5); merkezi H6
Çiftleşme parçaları
Çiftleme parçalarının sertleştirilmesi ve öğütülmesi gerekmez.Baskı cihazını yerleştirmeden önce serbest çarklı debriyajın yakınlarındaki çiftleşme parçalarını ve serbest çarklı debriyajın halkalarını iyice temizleyin (yağsız).
Yükleme
Özgür tekerlekli debriyaj, top ve rulo rulmanlarını içerir. Ek harici rulman desteği gerekmez.
Basınç basıncı
Toplara baskı uygulanmamalıdır.
Bağlama yönü
İç halka üzerindeki ok, iç yüzüğün sıkıştırma yönünü gösterir.

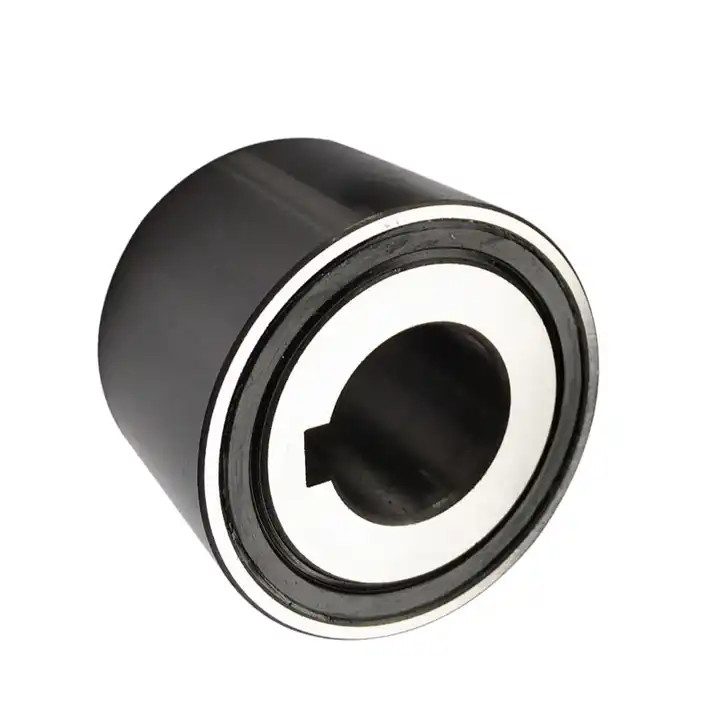

FND Serisi Tam Freewheel FND459Z FND 459 Tek yönlü debriyaj rulmanları Backstop debriyaj
Tam serbest tekerlekli debriyaj birimi FND
Bileşenler
Freewheek debriyaj ekleme elemanları: FE400Z ((tensiyon yayı)
Yarış yolları: Sertleştirilmiş ve öğütülmüş çelik rulmanları
+Kuplu yatak: Entegre
+Yumruk rulmanı: RL400
Özellikleri
Genişliği: 34 mm
Çalışma sıcaklığı: en fazla 100°C
Yağlama:Çalışma ömrü boyunca yağ yağlama
Kurulum
Kurulum toleransları: Çubuk js6 (k5); merkezi H6
Çiftleme parçaları: Çiftleme parçalarının sertleştirilmesi ve öğütülmesi gerekmez.Baskı cihazını yerleştirmeden önce serbest çarklı debriyajın yakınlarındaki çiftleşme parçalarını ve serbest çarklı debriyajın halkalarını iyice temizleyin (yağsız).
rulman: serbest tekerlekli debriyaj top ve rulo rulmanları içerir. Ek harici rulman desteği gerekmez.
Basınç: Toplara basınç basıncı uygulanmamalıdır.
Sıkıştırma yönü: İç halka üzerindeki ok, iç yüzüğün sıkıştırma yönünü gösterir.
S: Neden şirketinizi seçtik?
A: Kalite bir şirketin ruhudur. Size iyi kalite bir şekilde sıkışıklıkları da iyi fiyat ile sağlayabiliriz.
S: Teslimat süresi nedir?
A: Küçük kalite veya samll boyutlu koplamalar için, avans aldıktan sonra teslim edebiliriz.
Büyük miktar veya büyük boyut için, 10-15 iş günü üretmek zorundayız.
S: Çapraz örneği sağlayabilir misiniz?
Tabii ki, kalite kontrolünüz için bir örnek verebiliriz.
S: Kabukların garanti süresi nedir?
Bir yıllık garanti.
