Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: CGS
Model numarası: DDL3
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
DDL3 Serisi Endüstriyel Elektromanyetik Fren |
İç çap: |
15-55mm |
Dış Çap: 85-253mm: |
85-253 mm |
Uzunluk: |
34,5-70.5 mm |
Garanti: |
12 ay |
Özelleştirilmiş destek: |
OEM, ODM |
İsim: |
DDL3 Serisi Endüstriyel Elektromanyetik Fren |
İç çap: |
15-55mm |
Dış Çap: 85-253mm: |
85-253 mm |
Uzunluk: |
34,5-70.5 mm |
Garanti: |
12 ay |
Özelleştirilmiş destek: |
OEM, ODM |

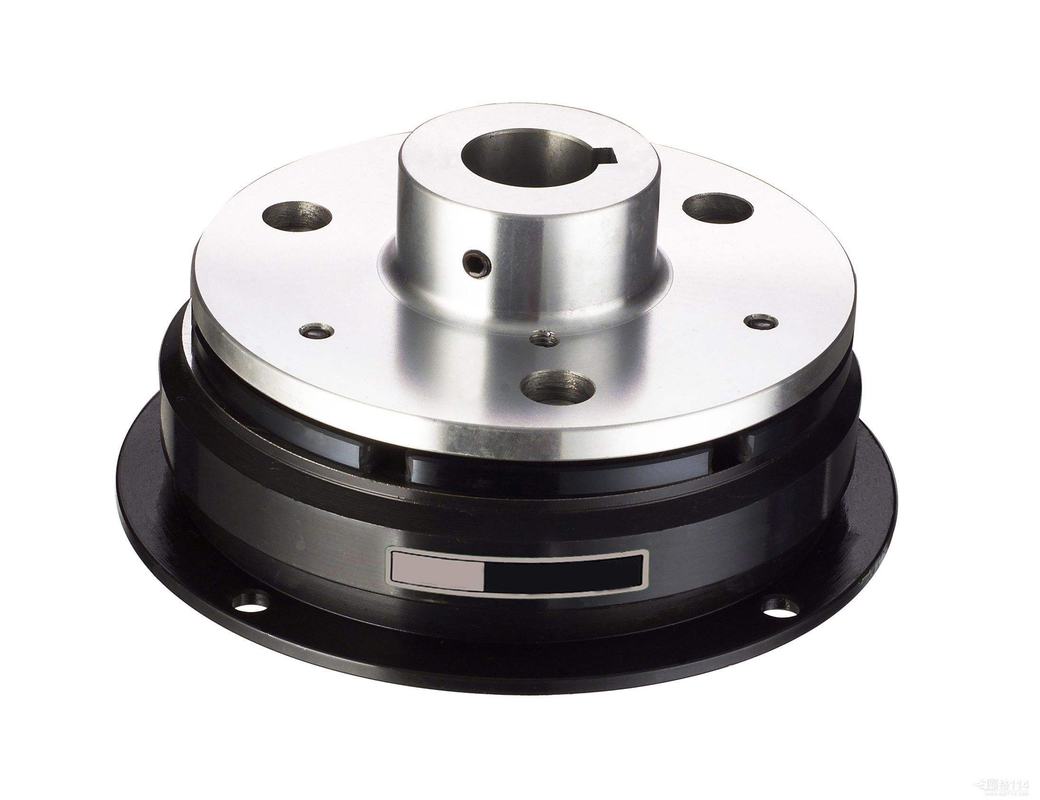

DDL3 Serisi Endüstriyel Elektromanyetik Fren Elektromanyetik Debriyaj
Ürün Tanıtımı
Elektromanyetik tekli kavramalar/frenler bir sürtünme çiftine sahiptir, yapısı basit özelliklere sahiptir,
kurulumda uygun, çalışma frekansında yüksek, çalıştırmada çevik, sürtünmesiz tork ve düşük gürültü vb.
Baskı, kağıt yapımı, paketleme, tıbbi tedavi gibi makine sürüş sistemlerinde yaygın olarak kullanılır,
tekstil,inşaat,tekneler ve gemiler,ofis makinesi,bilgisayarın dış donanımı,metre
ve enstrüman, iletişim vb., meşgul etme ve devre dışı bırakma, tersine çevirme işlevlerini gerçekleştirir
yön değiştirme, frenleme, konumlandırma vb.
Kuru tek parça elektromanyetik kavrama: bobine enerji verildiğinde manyetik kuvvet üretilir.Elektromanyetik kuvvetin etkisi altında, armatürün yay plakası deforme olur, hareketli disk "armatür" ile birlikte çekilir ve debriyaj devreye girer;Bobin kapatıldığında, manyetik kuvvet kaybolur, "armatür", yay plakasının elastik kuvvetinin etkisi altında geri döner ve debriyaj devre dışı durumdadır.Kuru çok diskli ıslak çok diskli elektromanyetik kavrama: ilke yukarıdakiyle aynıdır.Ek olarak, birkaç sürtünme çifti eklenir.Aynı hacmin torku, kuru tek diskli elektromanyetik kavramadan daha büyüktür.Islak çok diskli elektromanyetik kavrama, çalışma sırasında yağ ile soğutulmalı ve yağlanmalıdır.
Changzhou TIANNIU Şanzıman Ekipmanları Co, Ltd (Changzhou TIANNIU Debriyaj Fabrikası) profesyonel bir tek yönlü debriyaj rulman tedarikçisidir, birincil ürünler mikro elektromanyetik debriyaj, tork sınırlayıcı kaplin, kayar mil kaplini, esnek pervane şaft kaplini, kilitleme tertibatı ve mil kaplinleridir, vb.
10 yılı aşkın bir süredir Fren Debriyaj Rulman ve debriyaj tek yönlü rulman endüstrisinde, müşterilerin ihtiyaçlarına göre özel ürünler iş prensibinde ısrar ediyoruz. Müşterilerimizi dinleyerek, inovasyon uygulayarak ve tüm ihtiyaçlarını karşılamak için işçilikle inşa ederek hizmet veriyoruz. .
Ürünler Parametreler
| BOYUT | D1 | D2 | D3 | D4 | D5 | D6 | L1 | L2 | L3 | L4 | L5 | M1 | M2 | M3 | R | H1 | H2 | H3 |
| DDL3-1 | 85 | 80 | 60 | 41.5 | 25 | 85 | 34.5 | 54.5 | 63,5 | 16 | 25 | 30 | 20 | 29 | 2 | 65 | 57 | 10.5 |
| DDL3-2 | 106 | 100 | 76 | 51.5 | 30 | 106 | 39 | 64 | 74 | 20 | 30 | 33 | 25 | 35 | 2 | 70 | 62.5 | 11.5 |
| DDL3-4 | 133 | 125 | 95 | 61.5 | 40 | 133 | 44.5 | 74.5 | 90.5 | 24 | 40 | 37.5 | 30 | 46 | 2 | 85 | 77 | 11.5 |
| DDL3-8 | 169 | 160 | 120 | 79,5 | 55 | 169 | 50.5 | 88.5 | 107.5 | 31 | 50 | 41.5 | 38 | 57 | 3.2 | 112 | 100 | 18.5 |
| DDL3-16 | 212.5 | 200 | 158 | 100 | 70 | 212.5 | 62 | 104 | 131 | 33 | 60 | 51 | 42 | 69 | 3.5 | 140 | 125 | 20 |
| DDL3-25 | 253 | 241 | 185.5 | 120 | 85 | 253 | 70.5 | 120,5 | 147.5 | 38 | 65 | 58 | 50 | 77 | 4.5 | 156.5 | 141.5 | 24 |
| BOYUT | P1 | P2 | V1 | V2 | V3 | X | E | T | t | G | Ö | N | S | sen | W | m | Φ | h | e | δ |
| DDL3-1 | 16 | 5.5 | 4.1 | 8 | 7.5 | 2.8 | 31 | 8 | M5 | 45 | 15 | 2 | 37 | 42 | 5 | 3-M4-6 | 15 | 17.3 | 5 | 0,2 |
| DDL3-2 | 16 | 6.5 | 5.1 | 10.5 | 9 | 3.8 | 41 | 10 | M5 | 55 | 20 | 3 | 47 | 51.5 | 6 | 4-M4-8 | 20 | 22.8 | 6 | 0,2 |
| DDL3-4 | 16 | 6.5 | 6.1 | 12 | 11 | 5 | 49 | 12 | M6 | 64 | 30 | 3 | 52 | 60 | 8 | 4-M4-8 | 25 | 28.3 | 8 | 0,3 |
| DDL3-8 | 25 | 8.5 | 8.1 | 15 | 14 | 6 | 65 | 15 | M8 | 75 | 35 | 3 | 65 | 71 | 8 | 6-M5-8 | 30 | 33.3 | 8 | 0,3 |
| DDL3-16 | 25 | 8.5 | 10.2 | 20 | 18.5 | 8 | 83 | 16 | M8 | 100 | 45 | 4 | 84 | 94.5 | 14 | 6-M6-12 | 45 | 48.8 | 14 | 0,5 |
| DDL3-25 | 30 | 12.5 | 10.2 | 20 | 18.5 | 8 | 100 | 18 | M10 | 110 | 50 | 6 | 100 | 104 | 16 | 6-M6-12 | 55 | 59.3 | 16 | 0,5 |
