Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: CGS
Model numarası: DLZ-1
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
DLZ-1 Serisi Endüstriyel Elektromanyetik Fren |
İç çap: |
15-55mm |
Dış Çap: 85-253mm: |
85-253 mm |
Uzunluk: |
34,5-70.5 mm |
Garanti: |
12 ay |
Özelleştirilmiş destek: |
OEM, ODM |
İsim: |
DLZ-1 Serisi Endüstriyel Elektromanyetik Fren |
İç çap: |
15-55mm |
Dış Çap: 85-253mm: |
85-253 mm |
Uzunluk: |
34,5-70.5 mm |
Garanti: |
12 ay |
Özelleştirilmiş destek: |
OEM, ODM |

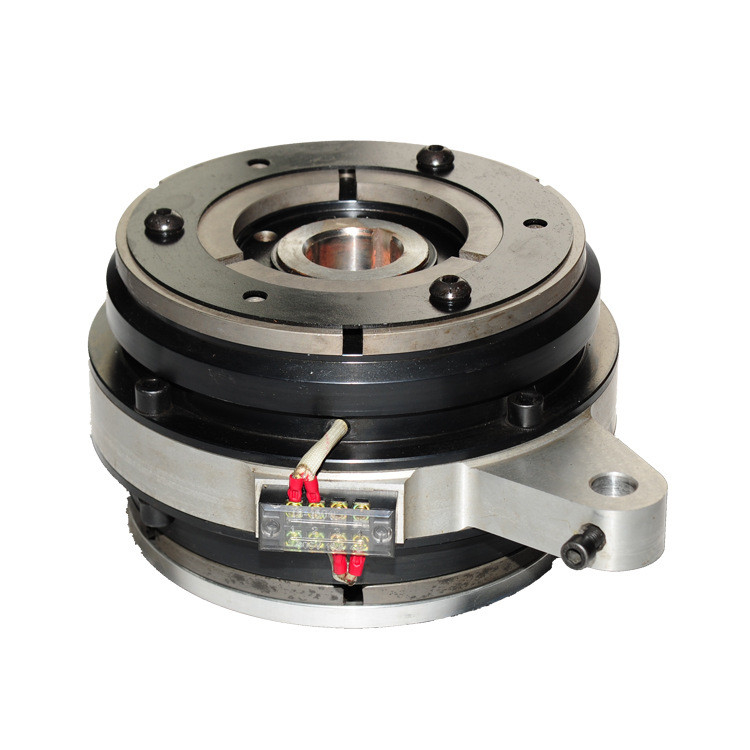

DLZ-1 Elektromanyetik Debriyaj Fren Mikro Elektromanyetik Debriyaj
Ürün Tanıtımı
Elektromanyetik kavrama ayrıca elektromanyetik kuplaj olarak da adlandırılır.Mekanik iletim sisteminde iki döner parça yapmak için elektromanyetik indüksiyon prensibini ve iç ve dış sürtünme plakaları arasındaki sürtünmeyi kullanan bir elektromanyetik mekanik konektördür.Tahrik parçası dönmeyi durdurmadığında, tahrik edilen kısım birleştirilebilir veya ondan ayrılabilir.Otomatik elektrikli bir cihazdır.Elektromanyetik debriyaj, makinelerin startını, geri vitesini, hız regülasyonunu ve frenlemesini kontrol etmek için kullanılabilir.Basit yapı, hızlı hareket, düşük kontrol enerjisi ve uygun uzaktan kumanda avantajlarına sahiptir;Hacim küçük olmasına rağmen, büyük tork iletebilir;Fren kontrolü olarak kullanıldığında, hızlı ve kararlı frenleme avantajlarına sahiptir, bu nedenle elektromanyetik kavrama, çeşitli işleme makinelerinde ve mekanik şanzıman sistemlerinde yaygın olarak kullanılmaktadır.
Elektromanyetik kavramanın işlevi, aktüatörün torkunu (veya gücünü) tahrik mili tarafından tahrik edilen mil tarafına aktarmaktır.Hızlı başlatma, frenleme, ileri ve geri dönüş veya hız düzenleme işlevlerini gerçekleştirmek için çeşitli mekanizmalarda (örneğin, takım tezgahlarındaki çeşitli motor mekanizmaları gibi) yaygın olarak kullanılır.Elektromanyetik debriyaj, uzaktan kumandayı gerçekleştirmesi kolay olduğundan ve diğer mekanik, hidrolik veya pnömatik debriyajlardan çok daha kolay çalıştırıldığından, otomatik kontrol sisteminde önemli bir bileşendir.
DLZ1 Serisi Elektromanyetik debriyaj fren ünitesi, kombine ve çok işlevli bir üründür.
esas olarak makine sürüş sisteminde kullanılır, başlatma ve frenlemenin iki işlevini gerçekleştirebilir
sürüş parçaları çalışırken yük için ve ayrıca başlatma ve durdurma işlemlerini gerçekleştirebilir
Özel güç kontrol cihazı ile donatıldığında yüksek hassasiyetle kontrol, yaygın olarak
baskı makinesi gibi yüksek hassasiyetle konumlandırma gerektiren makinelerde kullanılır,
paketleme makinesi ve kontrplak üretim hattı ekipmanı.
Ürünler Parametreler
| BOY | nominal dinamik torkN.m | anma gerilimi (DC V) | bobin tüketim gücü(20°)W | izin verilen maksimum devir (r/dak) | |
| El çantası | Fren | ||||
| DLZ1-25 | 250 | 8 | 24 | 81 | 2500 |
| DLZ1-40 | 400 | 120 | 115 | 2500 | |
| DLZ1-50 | 500 | 90 | 137 | 1500 | |
| DLZ1-80 | 800 | 120 | 131 | 1500 | |
| BOY | Radyal Boyutlar (mm) | Eksen Ölçüleri(mm) | Mil deliğinin boyutları | Fırça Modeli | ||||||||||||||
| D1 | D2 | D3 | D4 | D5 | D6 | J | K | L | L1 | L2 | L3 | L4 | δ | Φ | e | h | ||
| DLZ1-25 | 285 | 247 | 200 | 155 | 180 | 45 | 8-Φ11 | 8-M10深25 | 147 | 5 | 45 | 16 | 20.7 | 0,5 | 50 | 14 | 53.8 | DS-009 |
| DLZ1-40 | 315 | 265 | 210 | 170 | 195 | 50 | 8-Φ11 | 8-M12深25 | 166 | 6 | 51 | 16 | 20 | 0.7 | 55 | 16 | 59.4 | DS-010 |
| BOY | Radyal Boyutlar (mm) | Eksen Ölçüleri(mm) | ||||||||||
| D1 | D2 | D3 | D4 | D5 | k | L | L1 | L2 | L3 | L4 | δ | |
| DLZ1-50 | 350 | 237 | 188 | 224 | 120 | 6-Φ12 | 122 | 105 | 73 | 4 | 3 | 0,5 |
| DLZ1-80 | 402 | 242 | 194 | 280 | 165 | 6-Φ13.5 | 138.5 | 115.5 | 94.5 | 4 | 6 | 0,6 |
Montaj Örneği:
Kurulum:
1. Monte edilmeden önce ayarlanması gerekmez.
2. Giriş ve çıkış akslarının koaksiyel derecesi, monte edildiğinde 0,1 mm'yi geçmemelidir.
3. Alt koltuk sağlam bir şekilde sabitlenmelidir.
