Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: CGS
Model numarası: DLY5
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
DLY5Serisi Endüstriyel Elektromanyetik Fren |
İç çap: |
75-250mm |
Dış Çap: 85-253mm: |
85-253 mm |
Uzunluk: |
34,5-70.5 mm |
Garanti: |
12 ay |
Özelleştirilmiş destek: |
OEM, ODM |
Tip: |
Disk freni |
İsim: |
DLY5Serisi Endüstriyel Elektromanyetik Fren |
İç çap: |
75-250mm |
Dış Çap: 85-253mm: |
85-253 mm |
Uzunluk: |
34,5-70.5 mm |
Garanti: |
12 ay |
Özelleştirilmiş destek: |
OEM, ODM |
Tip: |
Disk freni |

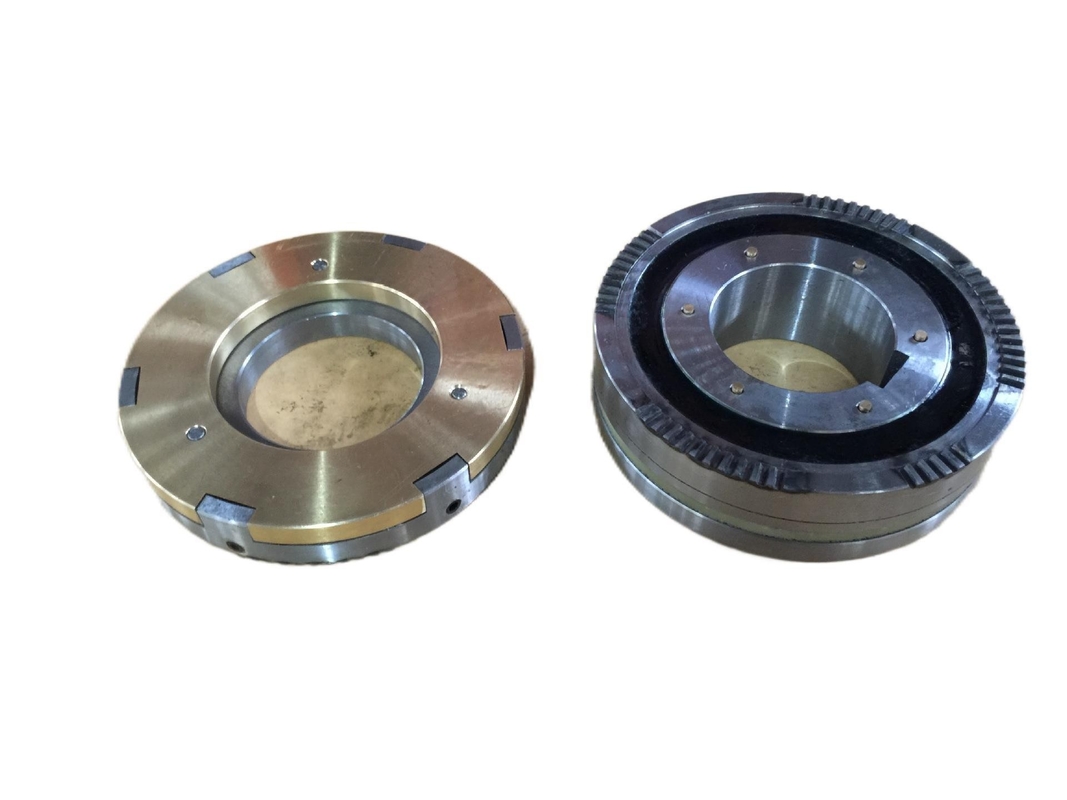

DLY5 Serisi Elektromanyetik Fren Geciktirici Elektromanyetik Disk Fren
Ürün Tanıtımı
Dly5 (Eze Serisi) kayma halkalı çene tipi elektromanyetik kavrama
Dly5 (Eze Serisi) diş gömülü kayma halkası elektromanyetik debriyaj, güç ve hareket iletimini gerçekleştirmek için döner hareketin tahrik tarafı kısmını ve tahrik edilen tarafını elektromanyetik kuvvet yardımıyla birleştirmek veya ayırmak için mekanik iletim sisteminde kullanılan bir aktüatördür.
Debriyajın standart çalışma voltajı 24 volt DC'dir Genel olarak, gereksinimleri karşılamak için anahtarlar, düğmeler, kontaktörler, hareket anahtarları ve diğer sıradan elektrikli bileşenlerden oluşan basit bir devre kullanarak otomatik ve uzaktan kumandayı gerçekleştirmek kolaydır. mekanik iletim sisteminin hız değişimi, komütasyon, başlatma ve konumlandırma.
Bu kavrama serisi, uç yüzdeki ince dişlerin birbirine geçmesi yoluyla torku iletir.Bu nedenle, aynı spesifikasyona sahip sürtünme plakalı kavrama ile karşılaştırıldığında, küçük hacimli, sürtünme ve ısınma yok, elektrik kesintisinden sonra tam ayrılma, yüksüz tork yok ve hem ıslak hem de kuru çalışma için uygun olabilir.Debriyaj sert bir şekilde birleştirilmiştir.Sadece düşük hız koşulu altında birleştirilebilir.Dinlenme durumunda veya bağıl hız senkron olduğunda uygundur.
Debriyaj, aşağıdaki koşullar altında güvenilir bir şekilde çalışabilir:
1. Ortam hava sıcaklığı - 5 ℃ - + 40 ℃'dir.
2. Ortamda patlama tehlikesi olmayan, ortamdaki metali aşındıracak ve izolasyona zarar verecek kadar gaz ve iletken toz yoktur.
3. Debriyaj, yağlama yağı durumunda çalışacaktır.
4. Debriyaj bobininin voltaj dalgalanması, nominal voltajın + %5'ini ve - %15'ini geçmemelidir.
5. Debriyaj montaj sahasının rakımı 2000 metreyi geçmemelidir.
Ürünler Parametreler
| BOY | Radyal Boyutlar | Eksen Ölçüleri | ||||||||||||||||
| D1 | D2 | D3 | D4 | d1 | d2 | Φ | h | e | j | k | L | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39.5 | 25 | 27.6 | 8 | 2*4 | 4-M4 | 33 | 18.6 | 1.5 | 6.5 | 8 | 8 | 0,4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32.6 | 8 | 2*5 | 4-M5 | 40 | 24.1 | 2 | 6.5 | 8 | 9 | 0,5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42.9 | 12 | 2*5 | 4-M5 | 45 | 26.6 | 2 | 6.5 | 8 | 10.5 | 0,5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48,3 | 14 | 2*6 | 4-M6 | 50 | 29.6 | 2 | 6.5 | 8 | 12.5 | 0,5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53.6 | 16 | 2*8 | 4-M6 | 58 | 33.9 | 2.5 | 6.5 | 8 | 15.5 | 0,6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2.5 | 7.5 | 10 | 17 | 0,6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.3 | 20 | 2*10 | 6-M8 | 75 | 42 | 3 | 7.5 | 10 | 19.5 | 0.7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.3 | 20 | 2*12 | 6-M8 | 85 | 49 | 3 | 7.5 | 10 | 21 | 0.7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95.8 | 22 | 2*12 | 6-M10 | 100 | 58 | 3.5 | 8.5 | 10 | 25.5 | 0.9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95.8 | 22 | 2*12 | 6-M12 | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0.9 |
Kurulum:
1. Debriyaj, alex'i monte etmemişse, yatay veya gerçek olarak monte edilebilir,
Tahrik ve tahrik edilen mil arasındaki eş eksenli derece 0,05 mm'yi geçmemelidir,
ve çalışma izni değerini σ sağlamalıdır.
2. Kavramayı takmadan önce her iki ucun dişleri temizlenmelidir.
3. Debriyajın tahrik ve tahrik edilen parçaları eksenel yönde sabitlenmelidir, eksenel hareketine izin verilmez.
