Esnek Metrik Körük Kaplin Bkl 40X51mm M5

Name: Esnek Metrik Körük Kaplin Bkl 40X51mm M5
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: 40*51
Price: 149.10 USD
Availability: InStock

Ürün Ayrıntıları

Menşe yeri: ÇİN

Marka adı: Tianniu

Sertifika: ISO 9001

Model numarası: 40*51

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1 parça

Fiyat: negotiable

Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları

Teslim süresi: 3-5 iş günü

Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Yetenek temini: ayda 10000

En İyi Fiyatı Alın

Şimdi iletişime geçin

Özellikler

Açıklama

Özellikler

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            körüklü esnek kaplin 40X51mm, 40X51mm körüklü bağlantı, körüklü bağlantı 40X51mm


İsim:	Körük şaft kaplini	Malzeme:	Alüminyum Çelik
Delik boyutu:	16-55mm	Garanti:	12 ay
elastomer malzeme:	PA66	Yüzey İşlem:	Anodik oksidasyon tedavisi
Ağırlık:	85g

İsim:	Körük şaft kaplini
Malzeme:	Alüminyum Çelik
Delik boyutu:	16-55mm
Garanti:	12 ay
elastomer malzeme:	PA66
Yüzey İşlem:	Anodik oksidasyon tedavisi
Ağırlık:	85g

Açıklama

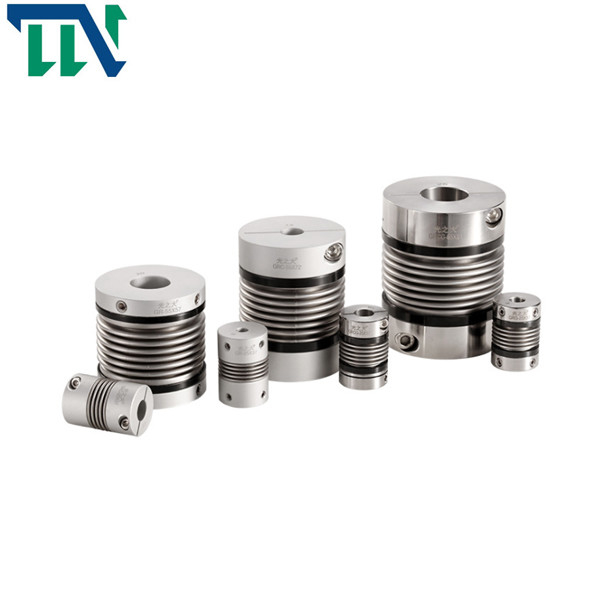

Esnek Metrik Körük Kaplin Bkl 40X51mm M5

CNC Makinesi için GR40X51 M5 Mil Kaplin Alüminyum Körük Ayar Vidası

Ürün tanıtımı

Körük kaplinleri, hareketi iletmek için iki yarım kaplini doğrudan kaynaklamak veya bağlamak için oluklu ince duvarlı boru (körük) kullanır.Kaplin, basit yapı, küçük genel boyut, uygun işleme ve kurulum ve yüksek iletim doğruluğu avantajlarına sahiptir.Esas olarak küçük güç hassas makinelerinde ve kompakt yapı ve yüksek iletim doğruluğu gerektiren kontrol mekanizmalarında kullanılır.

Körük bağlantısının elastik elemanı, esnek serilere ve sert serilere bölünmüş hassas metal körüklerdir.Esnek seriler büyük bir esnekliğe sahiptir ve genellikle kodlayıcılar ve sensörler gibi mikro durumlarda kullanılır.Sert seri esas olarak servo motorlarda, CNC takım tezgahlarında (işleme merkezleri) ve diğer durumlarda kullanılır.

Ürünler Özellikler

1. Körük kaplininde boşluk ve yüksek hassasiyet yoktur

2. Yüksek elastikiyet, ekipmanın daha iyi korunması

3. Aynı anda titreşimi emebilir ve radyal, açısal ve eksenel sapmaları telafi edebilir.

4. Yağ lekesi direnci ve güçlü korozyon direnci

5. Burulma rijitliği, saat yönünde ve saat yönünün tersine dönüş özellikleri tamamen aynıdır

6. CNC takım tezgahlarında, indeksleme disklerinde ve diğer endüstriyel makinelerde yaygın olarak kullanılır

Ürün Parametreleri

Ürün Çizimleri

Esnek Metrik Körük Kaplin Bkl 40X51mm M5 0

Ürün Boyutları

model parametresi	ortak delik çapı d1,d2	ΦD	L	LI	L2	L3	N	F	M	sıkma vidası torku (NM)
GR-16x27	4,5,6,6,35,7,8	16	27	7.5	2	8	13,5	3	M3	0.7
GR-20x32	5,6,6,35,7,8,9,9.525,10,11,12	20	32	7.2	2.8	12	18	3.5	M3	0.7
GR-22.5x34	5,6,6,35,7,8,9,9.525,10,11,12	22.5	34	8.05	2.8	12.3	20.2	4.5	M4	1.7
GR-25x37	6.6.35,7,8,9,9.525,10,11,12	25	37	9.5	3	12	20.2	4.5	M4	1.7
GR-32x42	8,9,10,11,12,12.7,14,15	32	42	8	4	18	27.2	5.5	M5	4
GR-40x51	8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20	40	51	9.5	6	20	34.5	5.5	M5	4
GR-55x57	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51.9	6.25	M6	7
GR-65x81	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19.5	7	28	60.5	8.9	M6	7

model parametresi	Puanlanmıs tork (NM)*	izin verilen eksantriklik (mm)*	izin verilen sapma açısı (°)*	izin verilen eksenel sapma (mm)*	azami hız rpm	statik burulma sertliği (NM/rad)	eylemsizlik momenti (Kg.M.2)	Mil kovanının malzemesi	yüzey işleme	ağırlık (g)
GR-16x27	0,8	0.1	2	+ 0.4 -1.2	20000	150	7.9x10-7	Yüksek mukavemetli alüminyum alaşım	eloksal tedavisi	8
GR-20x32	1.5	0.1	2	+ 0.6 -1.8	18000	220	2.0x10-6			13
GR-22.5x34	1.8	0.15	2	+ 0.6 -1.8	16000	300	6.2x10-6			22
GR-25x37	2.0	0.15	2	+ 0.6 -1.8	15000	330	6.7x10-6			30
GR-32x42	2.5	0,2	2	+ 0.8 -2.5	11000	490	2.0x10-5			53
GR-40x51	6.4	0,3	2	+ 0.8 -2.5	10000	530	2.1x10-5			85
GR-55x57	12	0,3	2	+ 0.8 -2.5	9000	860	2.8x10-5			170
GR-65x81	18	0,2	2	+ 0.7 -2.5	4500	900	2.3x10-5			280
