Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO 9001
Model numarası: GRC20*32
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Karton deniz nakliye uçak nakliye 0.08-0.17KG
Teslim süresi: 5-7 İş Günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
Körük şaft kaplini |
Malzeme: |
Alüminyum Çelik |
Delik boyutu: |
16-55mm |
Garanti: |
12 ay |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
Ağırlık: |
0.013KG |
İsim: |
Körük şaft kaplini |
Malzeme: |
Alüminyum Çelik |
Delik boyutu: |
16-55mm |
Garanti: |
12 ay |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
Ağırlık: |
0.013KG |

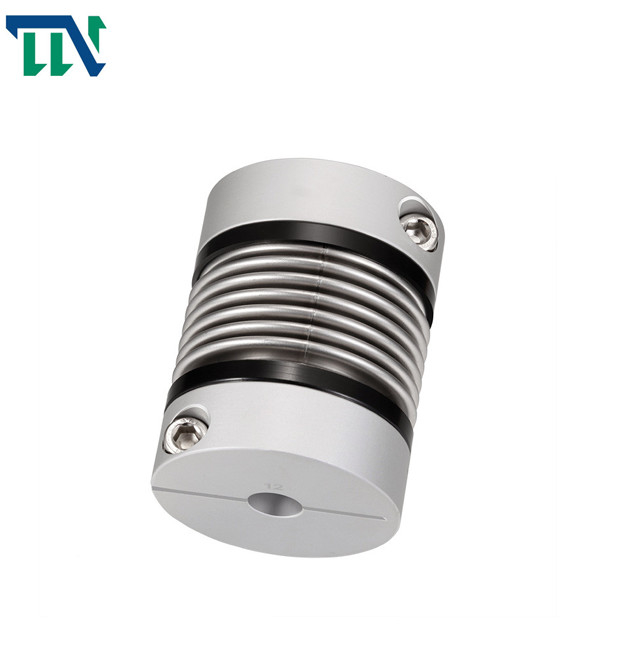

Enkoder İçin Kademeli Çelik Körük Sıkma Mili Kaplin
Ürün tanıtımı
Körük kaplinleri, hareketi iletmek için iki yarım kaplini doğrudan kaynaklamak veya bağlamak için oluklu ince duvarlı boru (körük) kullanır.Kaplin, basit yapı, küçük genel boyut, uygun işleme ve kurulum ve yüksek iletim doğruluğu avantajlarına sahiptir.Esas olarak küçük güç hassas makinelerinde ve kompakt yapı ve yüksek iletim doğruluğu gerektiren kontrol mekanizmalarında kullanılır.
Körük bağlantısının elastik elemanı, esnek serilere ve sert serilere bölünmüş hassas metal körüklerdir.Esnek seriler büyük bir esnekliğe sahiptir ve genellikle kodlayıcılar ve sensörler gibi mikro durumlarda kullanılır.Sert seri esas olarak servo motorlarda, CNC takım tezgahlarında (işleme merkezleri) ve diğer durumlarda kullanılır.
Ürünler Özellikler
> Malzeme alüminyum alaşımdır ve orta körük mükemmel korozyon direncine sahip paslanmaz çelikten yapılmıştır
> Körük ve mil kovanı arasında lazer kaynak kullanılmaktadır, sıfır dönüş boşluklu, ileri ve geri dönüşe uygun
> Körük yapısı radyal, açısal ve eksenel sapmayı etkin bir şekilde telafi edebilir
> Servo motor step motor için tasarlanmıştır
> Sıkma vidasının sabitleme yöntemi
Ürün Parametreleri
Ürün Çizimleri
Ürün Boyutları
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | L1 | L2 | L3 | N | F | M | sıkma vidası torku (NM) |
| GRC-16x27 | 4,5,6,6,35,7,8 | 16 | 27 | 7.5 | 2 | 8 | 13,5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6,35,7,8,9,9.525,10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | M3 | 1.5 |
| GRC-22.5x34 | 5,6,6,35,7,8,9,9.525,10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-25x37 | 6.6.35,7,8,9,9,9.525,10,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M4 | 2.5 |
| GRC-40x55 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | M6 | 12 |
| model parametresi | Puanlanmıs tork (NM)* |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
azami hız rpm |
statik burulma sertliği (NM/rad) |
eylemsizlik momenti (Kg.M.2) |
Mil kovanının malzemesi | yüzey işleme | ağırlık (g) |
| GRC-16x27 | 0,8 | 0.1 | 1.5 | + 0.4 -1.2 | 9400 | 150 | 8.0x10-7 | Yüksek mukavemetli alüminyum alaşım | eloksal tedavisi | 8 |
| GRC-20x32 | 1.5 | 0.15 | 2 | + 0.6 -1.8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0.15 | 2 | + 0.8 -1.8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2.5 | 0,2 | 2 | + 0.8 -2.5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0,2 | 2 | + 0.8 -2.5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0.8 -2.5 | 3900 | 860 | 3,7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0.7 -2.5 | 3500 | 900 | 3.6x10-5 | 380 |
