Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO 9001
Model numarası: GRC 40*55
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Deniz yoluyla veya hava yoluyla kartonlar
Teslim süresi: 5-7 İş Günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
Körük şaft kaplini |
Malzeme: |
Alüminyum Çelik |
Delik boyutu: |
40 mm |
Garanti: |
12 ay |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
ağırlık: |
0,2 kg |
İsim: |
Körük şaft kaplini |
Malzeme: |
Alüminyum Çelik |
Delik boyutu: |
40 mm |
Garanti: |
12 ay |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
ağırlık: |
0,2 kg |

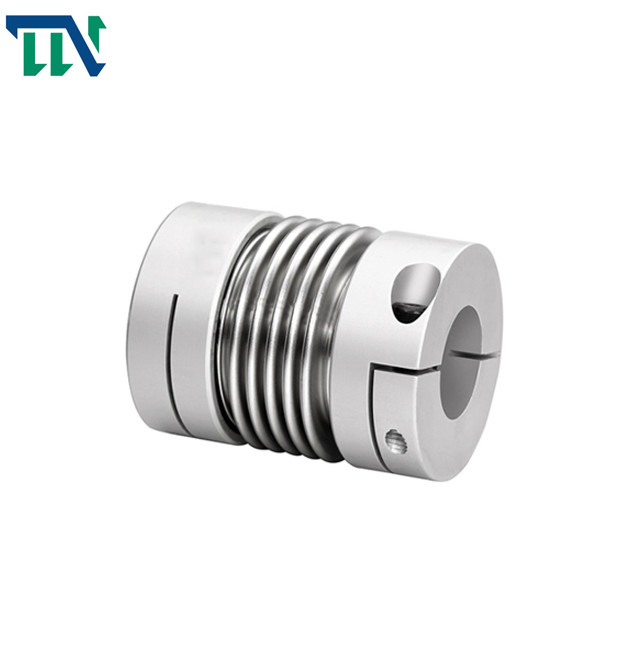

CNC Tezgahı İçin Özelleştirilmiş GRC 40X55 Çelik Körük Mil Kaplin Sıkma
Ürün tanıtımı
Körük kaplinleri, hareketi iletmek için iki yarım kaplini doğrudan kaynaklamak veya bağlamak için oluklu ince duvarlı boru (körük) kullanır.Kaplin, basit yapı, küçük genel boyut, uygun işleme ve kurulum ve yüksek iletim doğruluğu avantajlarına sahiptir.Esas olarak küçük güç hassas makinelerinde ve kompakt yapı ve yüksek iletim doğruluğu gerektiren kontrol mekanizmalarında kullanılır.Körük kaplininin ince ve düzgün boru duvarı, çok düşük yatak yükü üretmesini, çevrimin yüksek yük noktasını ve düşük yük noktasını yok eden diğer kaplinlerin aksine, her dönen noktanın sabit miktarını korumasını ve tork yükünü taşırken sertliği korumasını sağlar. .Aşındırıcı durumlar için, Wansheng kaplin Co., Ltd. paslanmaz çelik mil manşonlu körüklü kaplinler sağlayabilir, ancak bu, bu tür kaplinlerin ağırlığını arttırır ve performans avantajlarını azaltır.
Körük bağlantısının elastik elemanı, esnek serilere ve sert serilere bölünmüş hassas metal körüklerdir.Esnek seriler büyük bir esnekliğe sahiptir ve genellikle kodlayıcılar ve sensörler gibi mikro durumlarda kullanılır.Sert seri esas olarak servo motorlarda, CNC takım tezgahlarında (işleme merkezleri) ve diğer durumlarda kullanılır.
1. Körük kaplininde boşluk ve yüksek hassasiyet yoktur
2. Yüksek elastikiyet, ekipmanın daha iyi korunması
3. Aynı anda titreşimi emebilir ve radyal, açısal ve eksenel sapmaları telafi edebilir.
4. Yağ lekesi direnci ve güçlü korozyon direnci
5. Burulma rijitliği, saat yönünde ve saat yönünün tersine dönüş özellikleri tamamen aynıdır
6. CNC takım tezgahlarında, indeksleme disklerinde ve diğer endüstriyel makinelerde yaygın olarak kullanılır
Ürünler Parametreler
Ürün Çizimleri
Ürün Boyutları
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | L1 | L2 | L3 | N | F | M | sıkma vidası torku (NM) |
| GRC-16x27 | 4,5,6,6,35,7,8 | 16 | 27 | 7.5 | 2 | 8 | 13,5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6,35,7,8,9,9.525,10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | M3 | 1.5 |
| GRC-22.5x34 | 5,6,6,35,7,8,9,9.525,10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-25x37 | 6.6.35,7,8,9,9,9.525,10,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M4 | 2.5 |
| GRC-40x55 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | M6 | 12 |
| model parametresi | Puanlanmıs tork (NM)* |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
azami hız rpm |
statik burulma sertliği (NM/rad) |
eylemsizlik momenti (Kg.M.2) |
Mil kovanının malzemesi | yüzey işleme | ağırlık (g) |
| GRC-16x27 | 0,8 | 0.1 | 1.5 | + 0.4 -1.2 | 9400 | 150 | 8.0x10-7 | Yüksek mukavemetli alüminyum alaşım | eloksal tedavisi | 8 |
| GRC-20x32 | 1.5 | 0.15 | 2 | + 0.6 -1.8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0.15 | 2 | + 0.8 -1.8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2.5 | 0,2 | 2 | + 0.8 -2.5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0,2 | 2 | + 0.8 -2.5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0.8 -2.5 | 3900 | 860 | 3,7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0.7 -2.5 | 3500 | 900 | 3.6x10-5 | 380 |
