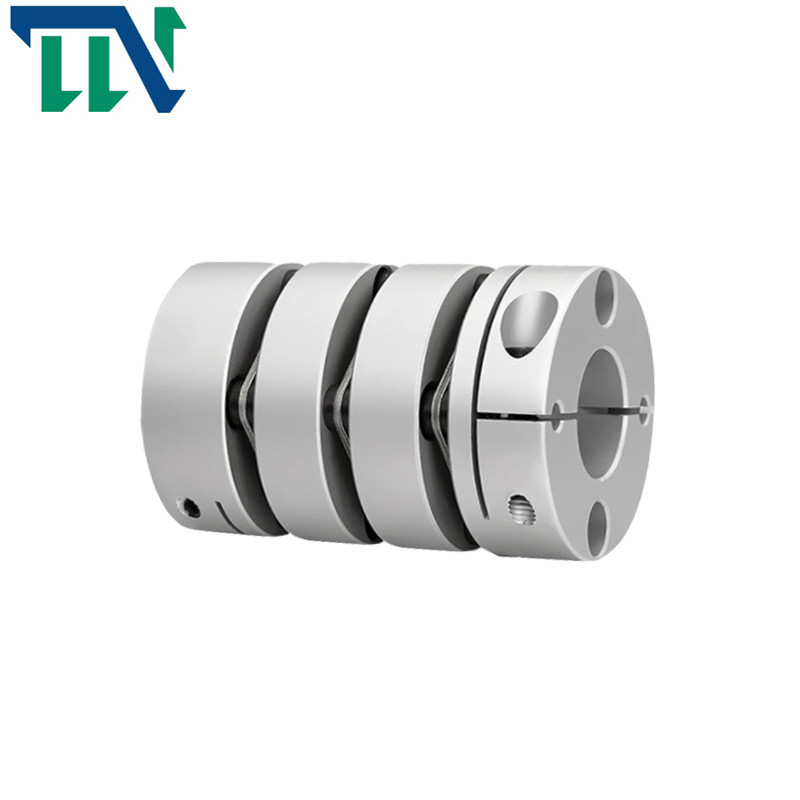

Üç Diyaframlı Mil Kaplin Hızı Yüksek Tork Güvenliği

Name: Üç Diyaframlı Mil Kaplin Hızı Yüksek Tork Güvenliği
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: GW serisi
Price: 149.10 USD
Availability: InStock

Ürün Ayrıntıları

Menşe yeri: ÇİN

Marka adı: Tianniu

Sertifika: ISO-9001

Model numarası: GW serisi

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 2 adet

Fiyat: negotiable

Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları

Teslim süresi: 5-7 İş Günü

Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Yetenek temini: ayda 10000

En İyi Fiyatı Alın

Şimdi iletişime geçin

Özellikler

Açıklama

Özellikler

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            diyafram kaplin güvenliği Tianniu, diyafram kaplin hızı Tianniu, diyafram tipi kaplin Tianniu


modeli:	GW Alüminyum alaşımlı üç diyaframlı sıkma kaplini	Malzeme:	Alüminyum alaşım
Yapı:	Üç Diyafram Sıkıştırma Kaplin	Delik boyutu:	19-82mm
Garanti:	12 ay	elastomer malzeme:	PA66
Yüzey İşlem:	Anodik oksidasyon tedavisi

modeli:	GW Alüminyum alaşımlı üç diyaframlı sıkma kaplini
Malzeme:	Alüminyum alaşım
Yapı:	Üç Diyafram Sıkıştırma Kaplin
Delik boyutu:	19-82mm
Garanti:	12 ay
elastomer malzeme:	PA66
Yüzey İşlem:	Anodik oksidasyon tedavisi

Açıklama

Üç Diyaframlı Mil Kaplin Hızı Yüksek Tork Güvenliği

GW Alüminyum alaşımlı üç diyaframlı sıkma kaplini

Ürünler Özellikler

> Yüksek tork sertliği, milin dönüşünü doğru bir şekilde kontrol edebilir, yüksek hassasiyetli kontrol yapabilir
>Uzatma tasarımı radyal, açısal ve eksenel sapmayı daha etkin bir şekilde telafi edebilir
>Servo ve step motor için tasarlanmıştır
>Mil ve manşon bağlantısı arasında boşluk yok, pozitif ve negatif dönüş için genel
>Düşük atalet, yüksek hızda çalışmaya uygun
> Diyafram, mükemmel yorulma direncine sahip yay çeliğinden yapılmıştır
> Sıkma vidasının sabitleme yöntemi

Ürün Parametreleri

Üç Diyaframlı Mil Kaplin Hızı Yüksek Tork Güvenliği 0

model parametresi	ortak delik çapı d1,d2	ΦD	L	LF	LP	d3	S	F	M	sıkma vidası torku (NM)
GW-19X34	3,4,5,6,6,35,7,8	19	34	9.1	5.2	Φ9	1.8	3.3	M2.5	1
GW-26X44.5	5,6,6,35,7,8,9,9.525,10,11,12,14	26	44.5	11.65	6.5	Φ12.5	2.6	3.9	M3	1.5
GW-32X54	5,6,6,35,7,8,9,9.525,10,11,12,12.7,14,15,	32	54	12.25	9.5	Φ15	3.5	3.85	M3	1.5
GW-34X58	5,6,6,35,7,8,9,9.525,10,11,12,12.7,14,15,16	34	58	14.25	9.5	Φ16	3.5	4.85	M4	2.5
GW-39X65.5	8,9,9.525,10,11,12,12.7,14,15,16,17,18,19	39	65.5	14.9	11.2	Φ19.3	4.5	5	M4	2.5
GW-44X65.5	8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20, 22,24	44	65.5	14.9	11.2	Φ22,5	4.5	5	M4	2.5
GW-50X80	8,9,9.525,10,11,12,12.7,14,15,16,17,18,19, 20,22, 24,25	50	80	20.6	12.2	Φ23	4.8	6	M5	7
GW-56X83	10,12,14,15,16,17,18,19,20,22,24,25,28,30,32	56	83	19.75	13,5	Φ32.5	5.5	6.4	M5	7
GW-68X97	12,14,15,16,17,18,19,20,22,24,25,28,30,32, 35,38	68	97	23.35	15.7	Φ38,3	6.3	7.7	M6	12
GW-82X128	17,18,19,20,22,24,25,28,30,32,35,38,40,42	82	128	30	22	Φ45.5	8	9.7	M8	20

model parametresi	Puanlanmıs tork (NM)*	izin verilen eksantriklik (mm)*	izin verilen sapma açısı (°)*	izin verilen eksenel sapma (mm)*	azami hız rpm	statik burulma sertliği (NM/rad)	eylemsizlik momenti (Kg.M.2)	Mil kovanının malzemesi	şarapnel malzemesi	yüzey işleme	ağırlık (g)
GW-19X34	1	0.12	2	±0.2	10000	140	1.1x10-6	Yüksek mukavemetli alüminyum alaşım	SUS 304 yay çeliği	eloksal tedavisi	18
GW-26X44.5	1.5	0.15	2	±0.33	10000	680	3.6x10-6				45
GW-32X54	2	0.17	2	±0.3	10000	1250	1.0x10-5				80
GW-34X58	3	0.17	2	±0.4	10000	1550	1.3x10-5				97
GW-39X65.5	6	0.22	2	±0.5	10000	2390	3.6x10-5				153
GW-44X65.5	9	0.22	2	±0,6	10000	2700	4.5x10-5				189
GW-50X80	18	0.1	2	±0.65	10000	4500	4.5x10-5				335
GW-56X83	25	0.27	2	±0.8	10000	7900	1.9x10-4				413
GW-68X97	60	0.31	2	±0.9	9000	15800	2.4x10-4				641
GW-82X128	100	0,55	2	±0.9	8000	23700	3.0x10-4				1345
