modeli: |

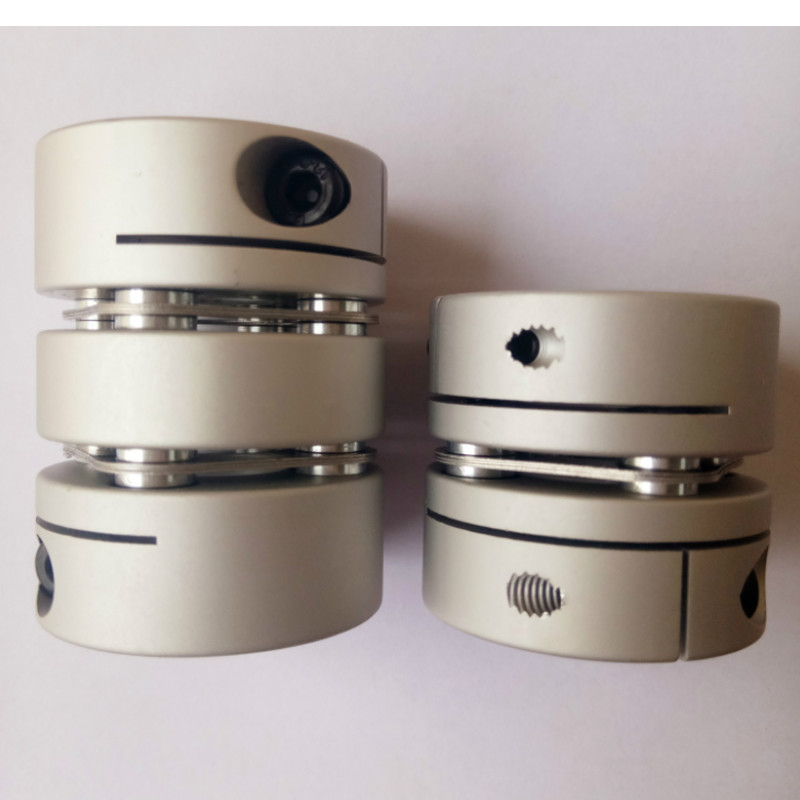

GLD Alüminyum alaşımlı kısa çift diyaframlı sıkma kaplini |
Malzeme: |
Alüminyum alaşım |
Yapı: |
Tek Adım Çift Diyaframlı Kelepçe Tipi |
Delik boyutu: |
19-82mm |
Garanti: |
12 ay |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
modeli: |
GLD Alüminyum alaşımlı kısa çift diyaframlı sıkma kaplini |
Malzeme: |
Alüminyum alaşım |
Yapı: |
Tek Adım Çift Diyaframlı Kelepçe Tipi |
Delik boyutu: |
19-82mm |
Garanti: |
12 ay |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
Ürünler Özellikler
Diyafram Kaplinlerinin Özellikleri
1. Yapı basittir, hacim küçüktür ve sökme işlemi uygundur.Ara mil tipi yapının diyafram kaplini makineyi hareket ettirmeden demonte edilebilir;
2. Metal diyaframlı kaplin daha büyük tork iletebilir, iki mil takıldığında oluşan açı, eksenel ve radyal sapmaları etkin bir şekilde emebilir, yüksek hassasiyet ve sıfır boşluk özelliklerine sahiptir ve yüksek hassasiyetli iletim durumlarında yaygın olarak kullanılır, hassas elektronik üretim ekipmanları gibi;
3. Diyafram kaplini, yüksek tork sertliği özelliklerine sahiptir ve genellikle yüksek hızlı trenler için enerji ekipmanının çıkış bileşenleri gibi yüksek tork ve yüksek hızlı harekette kullanılır;
4. Yüksek sıcaklık direnci, asit ve alkali korozyon direnci, yüksek sıcaklık ve zorlu ortamlarda kullanılabilir ve ekipmanın çalışması sırasında şok ve titreşime etkili bir şekilde direnebilir.
> Yüksek tork sertliği, milin dönüşünü doğru bir şekilde kontrol edebilir, yüksek hassasiyetli kontrol yapabilir
> Servo ve step motor için tasarlanmıştır
> Mil ve manşon bağlantısı arasında boşluk yok, pozitif ve negatif dönüş için genel
> Düşük atalet, yüksek hızda çalışmaya uygun
> Diyafram, mükemmel yorulma direncine sahip yay çeliğinden yapılmıştır
> Sıkma vidasının sabitleme yöntemi
Ürünler Parametreler
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | LF | LP | d3 | S | F | M | sıkma vidası torku (NM) |
| GLD-19X24.5 | 3,4,5,6,6,35,7,8 | Φ19 | 24.5 | 91 | 2.7 | Φ9 | 1.8 | 3.3 | M2.5 | 1 |
| GLD-26X30 | 5,6,6,35,7,8,9,9.525,10,11,12,14 | Φ26 | 30 | 1165 | 3.6 | Φ12.5 | 2.6 | 3.9 | M3 | 1.5 |
| GLD-32X38 | 6.6.35,7,8,9,9,9.525,10,12,12.7,14,15 | Φ32 | 38 | 1225 | 6.5 | Φ15 | 3.5 | 3.85 | M3 | 1.5 |
| GLD-34X38 | 6.6.35,7,8,9,9.525,10,11,12,12.7,14,15 | Φ34 | 38 | 1225 | 6.5 | Φ16 | 3.5 | 3.85 | M3 | 1.5 |
| GLD-39X47 | 6,8,9,9.525,10,11,12.7,14,15,16,17,18,19 | Φ39 | 47 | 149 | 8.5 | Φ19.3 | 4.5 | 5 | M4 | 2.5 |
| GLD-44X47 | 6,8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22 | Φ44 | 47 | 149 | 8.1 | Φ22,5 | 4.5 | 5 | M4 | 2.5 |
| GLD-56X57 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | Φ56 | 57 | 19.75 | 6.5 | Φ32.5 | 5.5 | 6.4 | M5 | 7 |
| GLD-68X68 | 16,17,18,19,20,22,24,25,28,30,30,35,38 | Φ68 | 68 | 2335 | 8.7 | Φ38,3 | 6.3 | 7.7 | M6 | 12 |
| GLD-82X87 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | Φ82 | 87 | 30 | 11 | Φ45.5 | 8 | 9.7 | M8 | 20 |
| model parametresi | Puanlanmıs tork (NM)* |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
azami hız rpm |
statik burulma sertliği (NM/rad) |
eylemsizlik momenti (Kg.M.2) |
Mil kovanının malzemesi | şarapnel malzemesi | yüzey işleme | ağırlık (g) |
| GLD-19X24.5 | 1 | 0.12 | 1.5 | ±0.18 | 10000 | 8.19x10-4 | 170 | Yüksek mukavemetli alüminyum alaşım | SUS304 yay çeliği |
eloksal tedavisi | 13.6 |
| GLD-26X30 | 1.5 | 0.15 | 1.5 | ±0.3 | 10000 | 2,7x10-4 | 820 | 32 | |||
| GLD-32X38 | 3 | 0.17 | 1.5 | ±0.36 | 10000 | 1.0x10-4 | 1860 | 58 | |||
| GLD-34X38 | 3 | 0.17 | 1.5 | ±0.36 | 10000 | 1.1x10-4 | 1860 | 71 | |||
| GLD-39X47 | 6 | 0.22 | 1.5 | ±0,45 | 10000 | 2,7x10-4 | 2860 | 110 | |||
| GLD-44X47 | 9 | 0.22 | 1.5 | ±0.54 | 10000 | 3.4x10-4 | 3300 | 134 | |||
| GLD-56X57 | 25 | 0.27 | 1.5 | ±0.72 | 10000 | 1.14x10-4 | 9480 | 298 | |||
| GLD-68X68 | 60 | 0.31 | 1.5 | ±0.8 | 10000 | 1.8x10-4 | 19000 | 472 | |||
| GLD-82X87 | 100 | 0,55 | 1.5 | ±0.8 | 10000 | 2.25x10-4 | 28450 | 983 |
