Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: GSTS serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 İş Günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
modeli: |
GS tek diyafram seti vidalı kaplin |
Malzeme: |
Alüminyum alaşım |
Yapı: |
Diyafram vidalı kaplin |
Delik boyutu: |
4-38mm |
Garanti: |
12 ay |
Dış çap: |
16-65mm |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
modeli: |
GS tek diyafram seti vidalı kaplin |
Malzeme: |
Alüminyum alaşım |
Yapı: |
Diyafram vidalı kaplin |
Delik boyutu: |
4-38mm |
Garanti: |
12 ay |
Dış çap: |
16-65mm |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |

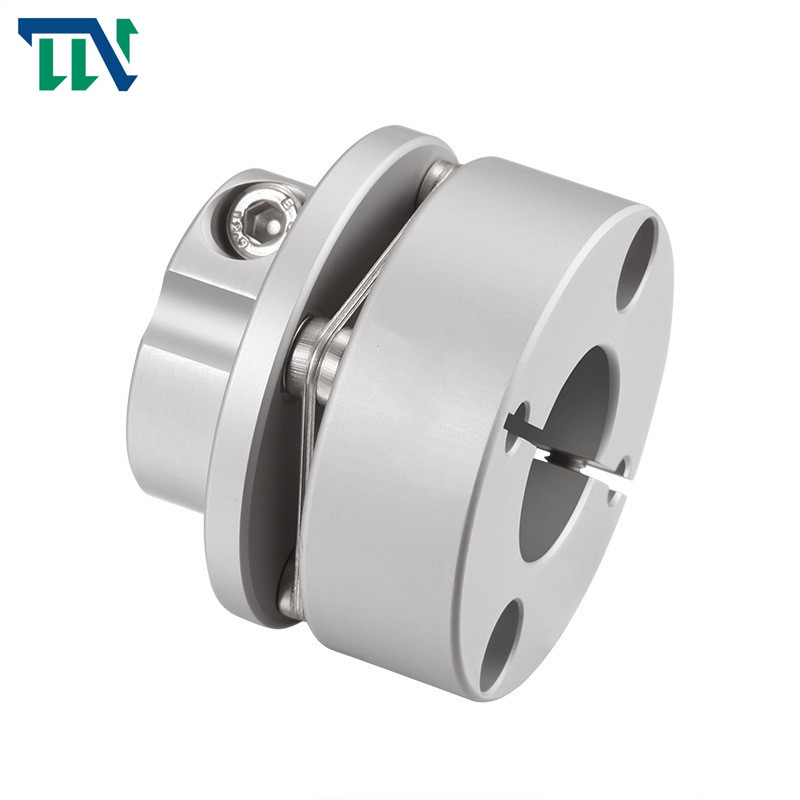

GSTS Alüminyum alaşımlı tek kademeli tek diyaframlı kelepçe tipi kaplin
Ürünler Özellikler
Yağlama ve rutin bakım gerektirmeyen tek diyaframlı kodlayıcı şaft kaplini veya yaylı şaft kaplini;Bağlantı durumu, demontaj yapılmadan tespit edilebilir;Ek olarak, ekipmanın çalışması sırasında diyaframı, yüksek burulma sertliğini, sıfır dönüşü kontrol etmek için flaş ışığı kullanılabilir;Kurulum doğruysa, kaplin ömür boyu zarar görmez, ömrü sonsuzdur;Aşınma parçası yoktur, ancak her türlü zorlu çalışma koşullarında kullanılır;Ofset hatası tanımlanan aralık içindeyse, kaplin ekipmanla aynı ömre sahip olacaktır;Süper tork güvenli çalışma tasarımı, tepe tork, nominal torkun 2 katıdır.
Diyafram kaplinin güçlü sertliği nedeniyle, ekipman kurulduğunda iki şaft arasındaki sapma çok büyükse, diyafram kaplinin şaft üzerindeki baskı yatağında büyük bir eksenel stres oluşturacağını belirtmekte fayda var.Bu nedenle, özellikle yüksek hızlı durumlarda diyafram kaplini uygulaması için diyafram grubunun belirli bir yönlendirme ve konumlandırma kabiliyetine sahip olması çok önemlidir.
Diyaframlı kaplin, su pompaları (özellikle yüksek güçlü, kimyasal pompalar), fanlar, kompresörler, hidrolik makineler, petrol makineleri, baskı makineleri, tekstil makineleri, kimya gibi yüksek sıcaklık, yüksek hız ve aşındırıcı ortam çalışma koşullarında şaft iletimi için uygundur. makine, madencilik makineleri, metalurji makineleri, havacılık (helikopter), deniz yüksek hızlı güç aktarım sistemi, buhar türbini, pistonlu güç mekanik aktarım sistemi, paletli araçlar ve jeneratör seti, dinamik denge ile yüksek hızlı, yüksek güçlü mekanik aktarım sistemi Daha sonra yüksek hızlı şanzımanlara uygulanan şaftlar daha yaygın hale geldi.
Dişli kaplin ile karşılaştırıldığında, diyafram kaplini göreceli kaymaya sahip değildir, yağlamaya, sızdırmazlığa, gürültüye ihtiyaç duymaz, temelde bakım gerektirmez, üretimi kolaydır ve dişli kaplini kısmen değiştirebilir.Diyafram kaplinleri dünyanın sanayileşmiş ülkelerinde yaygın olarak kullanılmaktadır.Ülkemde, makine endüstrisi standartları formüle edildi ve yeni endüstri standartlarına göre revize edildi: JB/T 9147-1999 (ZB/T J19022-90'ın yerini alıyor) Torklar arasındaki kaplin ilişkisi.
Ürünler Parametreler
| model parametresi | ortak delik çapı d1 | ortak delik çapı d2 | D | ΦN | L | LF1 | LF | S | M | sıkma vidası torku (NM) |
||
| en küçük | maksimum | en küçük | maksimum | |||||||||
| GSTS-34x29.9 | 5 | 12 | 5 | 15 | 34 | 21.6 | 29.9 | 12.15 | 14.25 | 3.5 | M3 | 1.5 |
| GSTS-39x34.5 | 6 | 15 | 6 | 19 | 39 | 25 | 34.5 | 15.15 | 14.9 | 4.5 | M4 | 2.5 |
| GSTS-44x34.5 | 6 | 18 | 6 | 22 | 44 | 29.6 | 34.5 | 15.15 | 14.9 | 4.5 | M4 | 2.5 |
| GSTS-56x45.1 | 8 | 24 | 8 | 32 | 56 | 38 | 45.1 | 19.90 | 19.75 | 5.5 | M5 | 7 |
| GSTS-68x53.6 | 10 | 30 | 10 | 38 | 68 | 46 | 53.6 | 24 | 23.35 | 6.3 | M6 | 12 |
| GSTS-82x68.1 | 16 | 38 | 16 | 45 | 82 | 56 | 68.1 | 30.15 | 30 | 8 | M8 | 20 |
| model parametresi | Puanlanmıs tork (NM)* |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
azami hız rpm |
statik burulma sertliği (NM/rad) |
eylemsizlik momenti (Kg.M.2) |
Mil kovanının malzemesi | şarapnel malzemesi | yüzey işleme | ağırlık (g) |
| GSTS-34x29.9 | 3 | 0.02 | 1 | ±0.20 | 10000 | 2000 | 6.01x10-5 | Yüksek mukavemetli alüminyum alaşım | SUS 3 0 4 Yay çeliği | eloksal tedavisi | 38 |
| GSTS-39x34.5 | 6 | 0.02 | 1 | ±0.25 | 10000 | 4500 | 1.49x10-5 | 69 | |||
| GSTS-44x34.5 | 9 | 0.02 | 1 | ±0.30 | 10000 | 5200 | 2.25x10-5 | 84 | |||
| GSTS-56x45.1 | 25 | 0.02 | 1 | ±0,40 | 10000 | 11000 | 7.23x10-5 | 184 | |||
| GSTS-68x53.6 | 60 | 0.02 | 1 | ±0,45 | 10000 | 19000 | 2.02x10-4 | 235 | |||
| GSTS-82x68.1 | 100 | 0.02 | 1 | ±0.55 | 10000 | 22000 | 5,95x10-4 | 598 |
