Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: GL serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2 adet
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 İş Günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
modeli: |

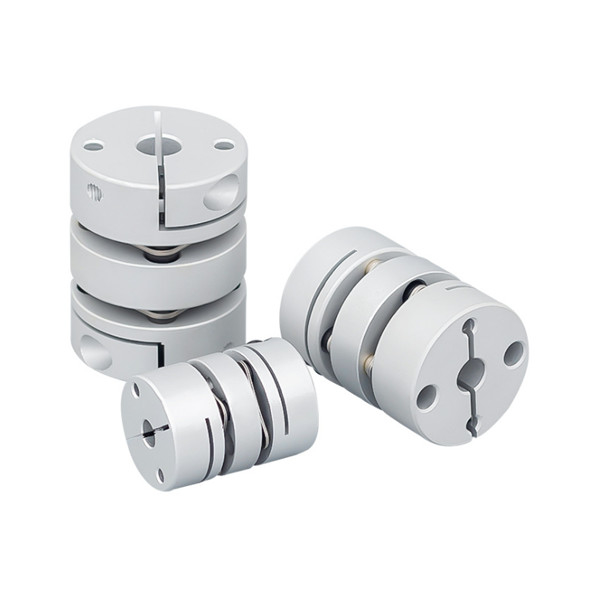

GL çift diyaframlı sıkma kaplini |
Malzeme: |
Alüminyum alaşım |
Yapı: |
çift diyafram sıkıştırma |
Delik boyutu: |
19-82mm |
Garanti: |
12 ay |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
modeli: |
GL çift diyaframlı sıkma kaplini |
Malzeme: |
Alüminyum alaşım |
Yapı: |
çift diyafram sıkıştırma |
Delik boyutu: |
19-82mm |
Garanti: |
12 ay |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
Ürünler Özellikler
Diyafram kaplini 7 yapısal tipe sahiptir, en küçük kaplin iletim torku aralığı 10Nm'den başlar ve en büyük kaplin iletim torku aralığı 8100000Nm'ye ulaşabilir, çünkü diyafram 6 açıya, 8 açıya veya daha fazla veya 10 açıya sahiptir, bu nedenle tork iletimi çok tekdüzedir, uygulanabilir ortam sıcaklığı -20 ℃ ile en az +280 ℃ arasında olabilir ve özel malzemelerin kullanımı için uygundur.
> Yüksek tork sertliği, milin dönüşünü doğru bir şekilde kontrol edebilir, yüksek hassasiyetli kontrol yapabilir
> Servo ve step motor için tasarlanmıştır
> Mil ve manşon bağlantısı arasında boşluk yok, pozitif ve negatif dönüş için genel
> Düşük atalet, yüksek hızda çalışmaya uygun
> Diyafram, mükemmel yorulma direncine sahip yay çeliğinden yapılmıştır
> Sıkma vidasının sabitleme yöntemi
Ürünler Parametreler
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | LF | LP | d3 | S | F | M | sıkma vidası torku (NM) |
| GL-19X27 | 3,4,5,6,6,35,7,8 | 19 | 27 | 9.1 | 5.2 | Φ9 | 1.8 | 3.3 | M2.5 | 1 |
| GL-26X35 | 5,6,6,35,7,8,9,9.525,10,11,12,14 | 26 | 35 | 11.65 | 6.5 | Φ12.5 | 2.6 | 3.9 | M3 | 1.5 |
| GL-32X41 | 5,6,6,35,7,8,9,9.525,10,11,12,12.7,14,15, | 32 | 45 | 12.25 | 9.5 | Φ15 | 3.5 | 3.85 | M3 | 1.5 |
| GL-34X45 | 5,6,6,35,7,8,9,9.525,10,11,12,12.7,14,15,16 | 34 | 45 | 14.25 | 9.5 | Φ16 | 4.5 | 4.85 | M4 | 2.5 |
| GL-39X50 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19 | 39 | 50 | 14.9 | 11.2 | Φ9.3 | 4.5 | 5 | M4 | 2.5 |
| GL-44X50 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22 | 44 | 50 | 14.9 | 11.2 | Φ2.5 | 4.5 | 5 | M4 | 2.5 |
| GL-50X63 |
8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 ,22,24,25 |
50 | 63 | 20.6 | 12.5 | Φ23 | 4.8 | 6 | M5 | 7 |
| GL-56X64 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 64 | 19.75 | 13,5 | Φ2.5 | 5.5 | 6.4 | M5 | 7 |
| GL-68X75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23.35 | 15.7 | Φ38,3 | 6.3 | 7.7 | M6 | 12 |
| GL-82X98 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 98 | 30 | 22 | Φ45.5 | 8 | 9.7 | M8 | 20 |
| model parametresi | Puanlanmıs tork (NM)* |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
azami hız rpm |
statik burulma sertliği (NM/rad) |
eylemsizlik momenti (Kg.M.2) |
Mil kovanının malzemesi | şarapnel malzemesi | yüzey işleme | ağırlık (g) |
| GL-19X27 | 1 | 0.12 | 1.5 | ±0.18 | 10000 | 170 | 9.1x10-7 |
|
SUS304 yay çeliği |
eloksal tedavisi | 14.6 |
| GL-26X35 | 1.5 | 0.15 | 1.5 | ±0.3 | 10000 | 820 | 3.0x10-6 | 37 | |||
| GL-32X41 | 2 | 0.17 | 1.5 | ±0.36 | 10000 | 1750 | 1.0x10-5 | 67 | |||
| GL-34X45 | 3 | 0.17 | 1.5 | ±0.36 | 10000 | 1860 | 1.1x10-5 | 77 | |||
| GL-39X50 | 6 | 0.22 | 1.5 | ±0,45 | 10000 | 2860 | 3.0x10-5 | 118 | |||
| GL-44X50 | 9 | 0.22 | 1.5 | ±0.54 | 10000 | 3300 | 3,8x10-5 | 144 | |||
| GL-50X63 | 18 | 0.1 | 1.5 | ±0.54 | 10000 | 3300 | 3.0x10-5 | 235 | |||
| GL-56X64 | 25 | 0.27 | 1.5 | ±0.72 | 10000 | 9480 | 1,6x10-4 | 318 | |||
| GL-68X75 | 60 | 0.31 | 1.5 | ±0.8 | 9000 | 19000 | 2.0x10-4 | 492 | |||
| GL-82X98 | 100 | 0,55 | 1.5 | ±0.8 | 8000 | 28450 | 2.5x10-4 | 1013 |
