Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: GS serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 İş Günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
modeli: |
GS tek diyafram seti vidalı kaplin |
Malzeme: |
Alüminyum alaşım |
Yapı: |
Diyafram vidalı kaplin |
Delik boyutu: |
4-38mm |
Garanti: |
12 ay |
Dış çap: |
16-65mm |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
modeli: |
GS tek diyafram seti vidalı kaplin |
Malzeme: |
Alüminyum alaşım |
Yapı: |
Diyafram vidalı kaplin |
Delik boyutu: |
4-38mm |
Garanti: |
12 ay |
Dış çap: |
16-65mm |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |

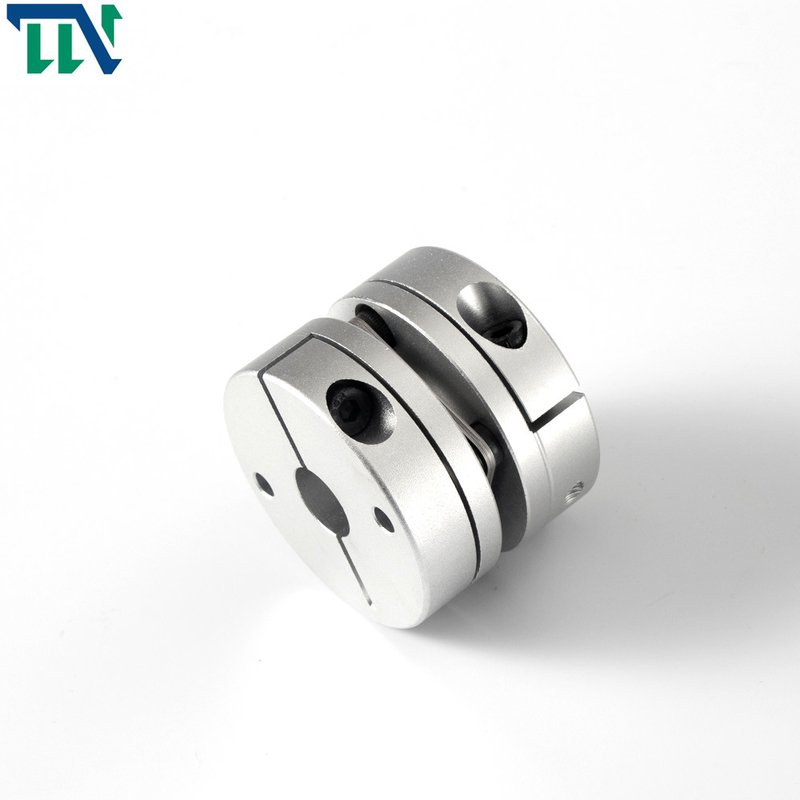

Servo Motor için Alüminyum Alaşımlı Tek Diyaframlı Sıkma Kaplin
Ürünler Özellikler
Birkaç diyafram grubu (paslanmaz çelik sac), iki yarım kaplin ile dönüşümlü olarak cıvatalarla bağlanır.Her bir diyafram grubu, birkaç parçanın üst üste gelmesiyle oluşturulur.Diyaframlar, biyel tipi ve farklı şekillerde bütün parçalara ayrılmıştır.Diyafram kaplini, diyaframın elastik deformasyonu ile bağlı iki şaftın göreli yer değiştirmesini telafi eder.Yağlama yağı içermeyen yüksek performanslı metal güçlü elemanlı esnek kaplindir.Kompakt yapısı, yüksek mukavemeti, uzun servis ömrü, dönüş boşluğu yoktur, sıcaklık ve yağ kirliliğinden etkilenmez.Asit direnci, alkali direnci ve korozyon önleyici özelliklere sahiptir.Yüksek sıcaklık, yüksek hız ve aşındırıcı ortam çalışma koşullarında şaft iletimi için uygundur.
> Yüksek tork sertliği, milin dönüşünü doğru bir şekilde kontrol edebilir, yüksek hassasiyetli kontrol yapabilir
> Servo ve step motor için tasarlanmıştır
> Mil ve manşon bağlantısı arasında boşluk yok, pozitif ve negatif dönüş için genel
> Düşük atalet, yüksek hızda çalışmaya uygun
> Diyafram, mükemmel yorulma direncine sahip yay çeliğinden yapılmıştır
> Kama tasarımı ile, konumlandırma vidası sabitleme yolu
Ürünler Parametreler
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | LF | S | F | M | sıkma vidası torku |
| (NM) | ||||||||
| GS-19X20 | 3,4,5,6,6,35,7,8 | 19 | 20 | 9.1 | 1.8 | 3.3 | M2.5 | 1 |
| GS-26X26 | 3,4,5,6,6,35,7,8,9,9.525,10,11,12,14 | 26 | 26 | 11.65 | 2.6 | 3.9 | M3 | 1.5 |
| GS-32X28 | 5,6,6,35,7,8,9,9.525,10,11,12,12.7,14,15, | 32 | 28 | 12.25 | 3.5 | 3.85 | M3 | 1.5 |
| GS-34X32 | 5,6,6,35,7,8,9,9.525,10,11,12,12.7,14,15,16 | 34 | 32 | 14.25 | 3.5 | 4.85 | M4 | 2.5 |
| GS-39X34.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19 | 39 | 34.5 | 14.9 | 4.5 | 5 | M4 | 2.5 |
| GS-44X34.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 44 | 34.5 | 14.9 | 4.5 | 5 | M4 | 2.5 |
| GS-50X46 | 8,9,9525,10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 46 | 20.6 | 4.8 | 6 | M5 | 7 |
| GS-56X45 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 45 | 19.75 | 5.5 | 6.4 | M5 | 7 |
| GS-68X53 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 53 | 23.35 | 6.3 | 7.7 | M6 | 12 |
| GS-82X68 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 68 | 30 | 8 | 9.7 | M8 | 20 |
| model parametresi | Puanlanmıs tork | izin verilen eksantriklik | izin verilen sapma açısı | izin verilen eksenel sapma | azami hız | statik burulma sertliği | eylemsizlik momenti | Mil kovanının malzemesi | şarapnel malzemesi | yüzey işleme | ağırlık |
| (NM)* | (mm)* | (°)* | (mm)* | rpm | (NM/rad) | (Kg.M.2) | (g) | ||||
| GS-19X20 | 1 | 0.1 | 1 | ±0.09 | 1000 | 220 | 6.7x10-6 | Yüksek mukavemetli alüminyum alaşım | SUS 3 0 4 Yay çeliği | eloksal tedavisi | 11 |
| GS-26X26 | 1.5 | 0.1 | 1 | ±0.14 | 11000 | 1125 | 2.2x10-6 | 28 | |||
| GS-32x28 | 2 | 0.1 | 1 | ±0.18 | 11000 | 21000 | 7.1x10-6 | 46 | |||
| GS-34X32 | 3 | 0.1 | 1 | ±0.18 | 11000 | 2250 | 8.0x10-6 | 55 | |||
| GS-39X34.5 | 6 | 0.1 | 1 | ±0.23 | 11000 | 3900 | 2.2x10-5 | 81 | |||
| GS-44X34.5 | 9 | 0.1 | 1 | ±0.27 | 11000 | 4500 | 2.8x10-5 | 99 | |||
| GS-55X46 | 18 | 0.1 | 1 | ±0.30 | 11000 | 6500 | 2.5x10-5 | 135 | |||
| GS-56X45 | 25 | 0.1 | 1 | ±0.36 | 11000 | 12900 | 1.2x10-4 | 217 | |||
| GS-68X53 | 60 | 0.1 | 1 | ±0.4 | 9000 | 25800 | 1.5x10-4 | 348 | |||
| GS-82X68 | 100 | 0.1 | 1 | ±0.5 | 8000 | 38700 | 1.8x10-5 | 689 |
