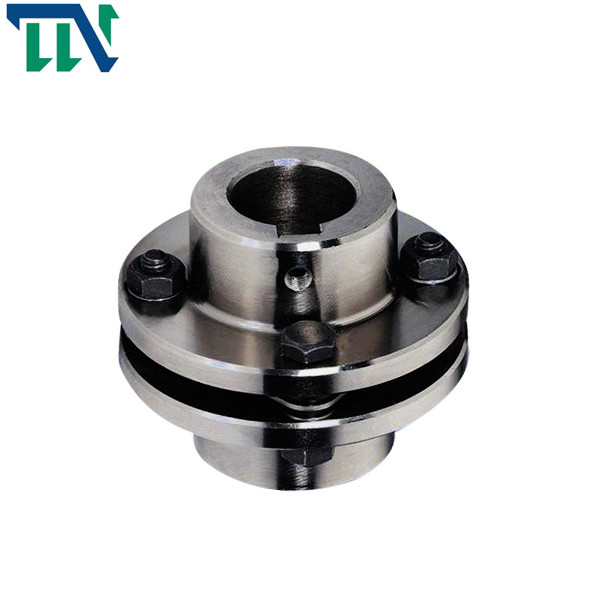

Esnek Tek Diyaframlı Kaplin Çift Kademeli

Brand Name:	Tianniu
Model Number:	GST serisi
MOQ:	2 adet
fiyat:	negotiable
Delivery Time:	5-7 İş Günü
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Menşe yeri:

ÇİN

Sertifika:

ISO-9001

modeli:

GL çift diyaframlı sıkma kaplini

Malzeme:

Alüminyum alaşım

Yapı:

çift diyafram sıkıştırma

Delik boyutu:

34-82mm

Garanti:

12 ay

elastomer malzeme:

PA66

Yüzey İşlem:

Anodik oksidasyon tedavisi

Ambalaj bilgileri:

Uçakla deniz yoluyla nakliye kartonları

Yetenek temini:

ayda 10000

Vurgulamak:

Tek Diyaframlı Kaplin Çift Adım Tianniu

diyafram esnek kaplin Tianniu

diyafram tipi esnek kaplin Tianniu

Product Description

GST Alüminyum Alaşımlı Çift Kademeli Tek Diyaframlı Kelepçe Tipi Kaplin

Ürünler Özellikler

Kaplin, torku iletmek için birlikte dönmek üzere iki mili (tahrik mili ve tahrik mili) farklı mekanizmalarda birbirine bağlamak için kullanılan mekanik bir parçadır.Yüksek hızlı ve ağır hizmet tipi güç aktarımında, bazı kaplinler ayrıca yastıklama, sönümleme ve şaftın dinamik performansını iyileştirme işlevlerine sahiptir.

Diyafram kaplini, torku iletmek için esnek bir eleman olarak metal elastik diyafram kullanan bir iletim cihazı olan metal esnek kapline aittir.Başlıca özellikleri şunlardır: büyük transmisyon torku kapasitesi, ünitenin yanlış hizalanmasını emmek için diyaframın deformasyonu, parçalar arasında göreceli hareket yok, aşınma yok, gürültü yok, uzun titreşim azaltma ömrü ve yağlamaya gerek yok.Burulma sertliği ve kritik hız, ara bölümün dış çapı veya duvar kalınlığı değiştirilerek ayarlanabilir, böylece ünitenin burulma titreşimi özellikleri iyileştirilir.

Diyafram kaplini en az bir diyafram ve iki mil kovanından oluşur.Diyafram, genellikle gevşemeden veya diyafram ile burç arasında boşluk bırakmadan burca sabitlenir.Bazı üreticiler iki diyafram sunarken, diğerleri ortada bir veya iki sert eleman bulunan ve iki taraf burca bağlı olan üç diyafram sunar.Tek diyaframlı kaplin ile çift diyaframlı kaplin arasındaki fark, çeşitli sapmaları işleme yeteneğidir.Diyaframın karmaşık bükülmesini gerektirdiğinden, tek diyaframlı kaplin eksantriklik için uygun değildir.Çift diyaframlı kaplin, eksantrikliği telafi etmek için aynı anda farklı yönlerde bükülebilir

Ürün Parametreleri

Esnek Tek Diyaframlı Kaplin Çift Kademeli 0

model parametresi	ortak delik çapı d1,d2	ΦD	ΦN	L	LF	S	F	M	sıkma vidası torku (NM)
GST-34x27.5	5,6,6,35,7,8,9,9.525,10,11,12,	34	21.6	27.5	12.15	3.2	4.85	M3	1.5
GST-39x34.5	6,8,9,9.525,10,11,12,12.7,14,15	39	25	34.5	15.15	4.5	5	M4	2.5
GST-44x34.5	6,8,9,9.525,10,11,12,12.7,14,15,16,17,18	44	29.6	34.5	15.15	4.2	5	M4	2.5
GST-56x45	10,12,12.7,14,15,16,17,18,19,20,22,24	56	38	45	19.90	5.2	6.4	M5	7
GST-68x54	14,15,16,17,18,19,20,22,24,25,28,30	68	46	54	24	6	7.7	M6	12
GST-82x68	17,18,19,20,22,24,25,28,30,32,35,38	82	56	68	30.15	7.7	9.7	M8	20

model parametresi	Puanlanmıs tork (NM)*	izin verilen eksantriklik (mm)*	izin verilen sapma açısı (°)*	izin verilen eksenel sapma (mm)*	azami hız rpm	statik burulma sertliği (NM/rad)	eylemsizlik momenti (Kg.M.2)	Mil kovanının malzemesi	şarapnel malzemesi	yüzey işleme	ağırlık (g)
GST-34x27.5	2	0.1	1	±0.18	10000	3300	3.83x10-4	Yüksek mukavemetli alüminyum alaşım	SUS 3 0 4 Yay çeliği	eloksal tedavisi	30
GST-39x34.5	4.5	0.1	1	±0.23	10000	7000	1.1x10-5				52
GST-44x34.5	6.75	0.1	1	±0.27	10000	9000	1,6x10-5				68.5
GST-56x45	20	0.1	1	±0.36	10000	20000	5.1x10-5				135
GST-68x54	50	0.1	1	±0.4	9000	35000	1.3x10-4				246
GST-82x68	90	0.1	1	±0.5	8000	54000	1.9x10-4				422
