Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: CGS
Model numarası: DC
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |

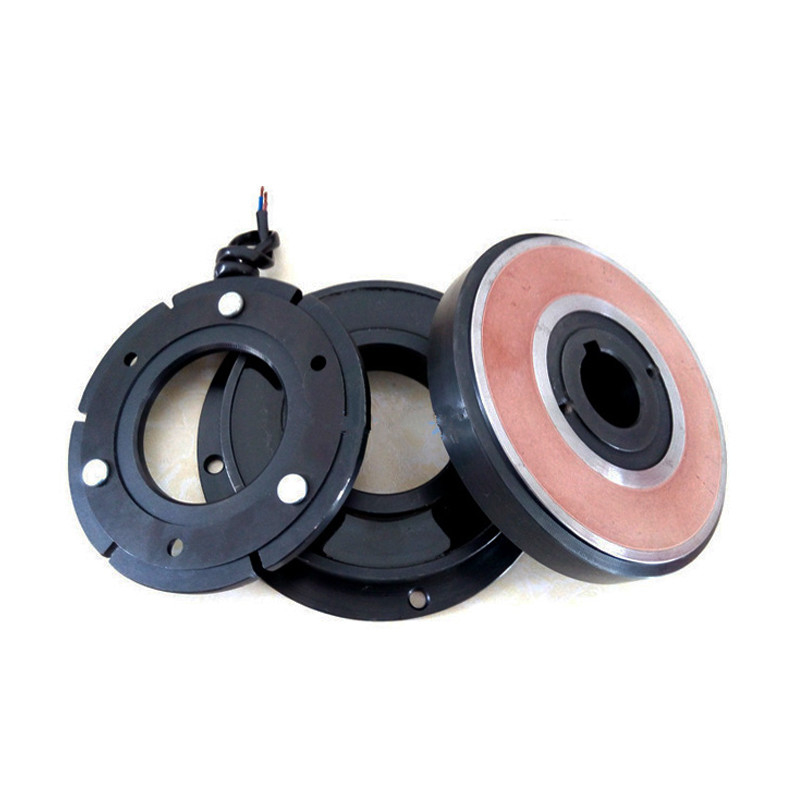

DLD1 serisi Endüstriyel Elektromanyetik Fren |
İç çap: |
27.5-265mm |
Dış Çap: 85-253mm: |
61-460mm |
Uzunluk: |
34,5-70.5 mm |
Garanti: |
12 ay |
Özelleştirilmiş destek: |
OEM, ODM |
ağırlık: |
0,57kg-34kg |
İsim: |
DLD1 serisi Endüstriyel Elektromanyetik Fren |
İç çap: |
27.5-265mm |
Dış Çap: 85-253mm: |
61-460mm |
Uzunluk: |
34,5-70.5 mm |
Garanti: |
12 ay |
Özelleştirilmiş destek: |
OEM, ODM |
ağırlık: |
0,57kg-34kg |
Ürün Tanıtımı
Elektromanyetik kavrama, kavramanın bağlanmasını ve ayrılmasını kontrol etmek için bobine güvenir.
Elektromanyetik kavrama ayrılabilir: kuru monolitik elektromanyetik kavrama, kuru çok parçalı
elektromanyetik debriyaj, ıslak çok parçalı elektromanyetik debriyaj, manyetik toz debriyaj, kayma
elektromanyetik debriyaj vb.Elektromanyetik kavramanın çalışma modu bölünebilir
içine: güç kombinasyonu ve güç kombinasyonu.
Esas olarak bobinli boyunduruk, ayarlanabilir armatür, bağlantı
Sürtünme plakası grubu, bakır kovan, geri dönüş yayı ve kayma halkasından oluşmaktadır.Sürtünme plakası grubu, birkaç dış sürtünme plakasından ve iç sürtünme plakasından oluşur.
İç ve dış sürtünme plakaları, boyunduruğun dış dişleri üzerinde dönüşümlü olarak düzenlenmiştir.Dış tabakanın dış çevresinde altı açık oluk
Bağlı altı pençe üzerinde serbestçe hareket edebilir;İç plakanın iç çevresi üzerindeki iç dişler, boyunduruğun dış dişleri üzerinde serbestçe hareket edebilir.
Debriyaj bobinine enerji verildiğinde, armatürü boyunduruğa çekmek ve plaka grubunu aralarında sıkıştırmak için elektromanyetik kuvvet üretilir,
Tork, iç ve dış plakalar arasındaki sürtünme yoluyla boyunduruktan kapline veya kaplinden boyunduruğa iletilir.
Güç aktarımını gerçekleştirmek için.Debriyaj bobininin enerjisi kesildiğinde, elektromanyetik kuvvet kaybolur ve geri dönüş yayı armatürü yayacaktır.
Güç açılmadan önceki konuma geri dönersek, sürtünme plakası grubu, tork iletimini sona erdirmek için doğal bir gevşek durum sunar.
Ürünler Parametreler
| BOY | anma dinamil torkuN.m | statik torkN.m | anma gerilimi DC V | bobin tüketim gücü(20°)W | izin verilen maksimum devir (r/dak) |
| DLD1-100 | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100A | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100T | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-160A | 1600 | 1760 | 110 | 151 | 1500 |
| DLD1-160AT | 1600 | 1760 | 110 | 151 | 1500 |
| BOY | Radyal Boyutlar (mm) | Eksen Ölçüleri(mm) | ||||||
| D1 | D2 | D3 | L | L1 | L2 | L3 | δ | |
| DLD1-100 | 420 | 170 | 90 | 212 | 105 | 75 | 0.7 | 0,8±0,1 |
| DLD1-100A | 420 | 170 | 90 | 212 | 105 | 75 | 0.7 | 0,8±0,1 |
| DLD1-100T | 420 | 170 | 60 | 216 | 117 | 58 | 0.7 | 0,8±0,1 |
| DLD1-160A | 480 | 200 | 110 | 259 | 110 | 100 | 0,8 | 1±0.1 |
| DLD1-160AT | 480 | 200 | 100 | 270 | 110 | 110 | 0,8 | 1±0.1 |
Montaj örneği:
