Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: CGS ISO9001
Model numarası: DLMT
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |

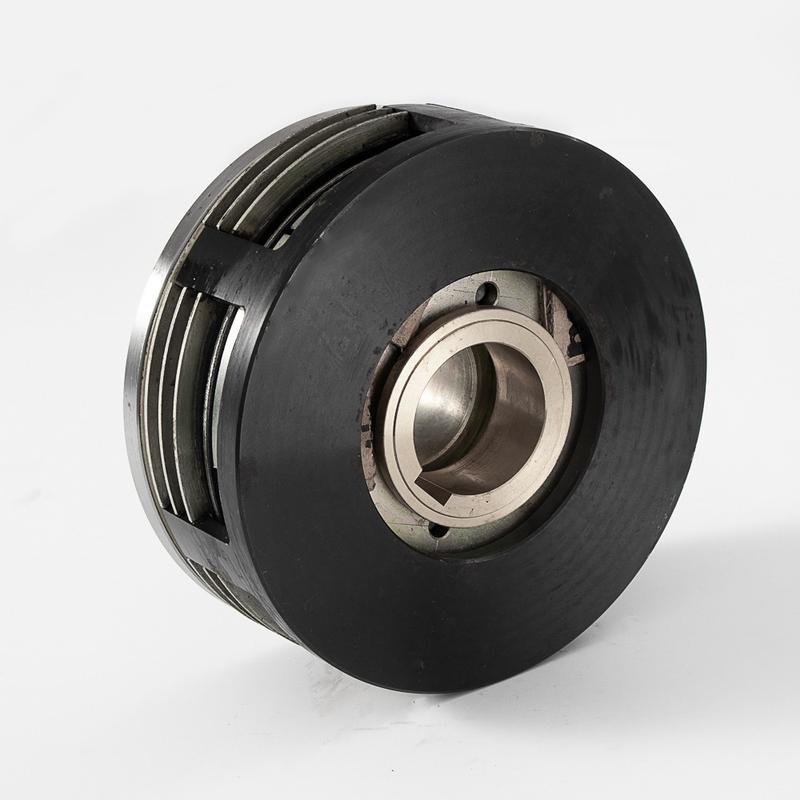

DLMT Islak tip çok diskli elektromanyetik kavrama |
İç çap: |
27.5-265mm |
Dış Çap: 85-253mm: |
61-460mm |
Uzunluk: |
34,5-70.5 mm |
Garanti: |
12 ay |
Özelleştirilmiş destek: |
OEM, ODM |
ağırlık: |
0,57kg-34kg |
İsim: |
DLMT Islak tip çok diskli elektromanyetik kavrama |
İç çap: |
27.5-265mm |
Dış Çap: 85-253mm: |
61-460mm |
Uzunluk: |
34,5-70.5 mm |
Garanti: |
12 ay |
Özelleştirilmiş destek: |
OEM, ODM |
ağırlık: |
0,57kg-34kg |
Ürün Tanıtımı
Elektromanyetik kavrama, elektromanyetik kuvvetle bir baskı kuvveti oluşturan bir sürtünmeli kavramayı ifade eder.Uzun mesafeli çalışma, küçük kontrol enerjisi, takım tezgahı otomasyonunu gerçekleştirmesi kolay, hızlı hareket, basit yapı gerçekleştirebildiğinden, aynı zamanda yaygın olarak kullanılmaktadır.Elektromanyetik kavrama ayrıca elektromanyetik kuplaj olarak da adlandırılır.Mekanik iletim sisteminde iki dönen parçayı yapmak için elektromanyetik indüksiyon prensibini ve iç ve dış sürtünme plakaları arasındaki sürtünmeyi uygulayan elektromanyetik-mekanik bir bağlantıdır.Aktif parça dönmeyi durdurmadığında, sürülen parça birleştirilebilir veya ondan ayrılabilir.Elektromanyetik mekanik bağlantı Cihaz, otomatik olarak çalışan elektrikli bir cihazdır.Elektromanyetik kavramalar mekanik çalıştırma, geri vites, hız düzenleme ve frenlemeyi kontrol etmek için kullanılabilir.Basit yapı, hızlı hareket, küçük kontrol enerjisi ve kolay uzaktan kumanda avantajlarına sahiptir;küçük olmasına rağmen, büyük tork iletebilir;fren kontrolü için kullanıldığında, hızlı ve kararlı frenleme avantajlarına sahiptir, bu nedenle elektromanyetik kavramalar yaygın olarak kullanılmaktadır.Çeşitli işleme takım tezgahlarında ve mekanik iletim sistemlerinde yaygın olarak kullanılmaktadır.Elektromanyetik kavramanın işlevi, aktüatörün torkunu (veya gücünü) tahrik milinin yanından tahrik edilen milin yanına iletmektir.
Kuru tek plakalı elektromanyetik kavrama: Bobine enerji verildiğinde manyetik bir kuvvet üretilir.Elektromanyetik kuvvetin etkisi altında, armatürün yay plakası deforme olur, hareketli plaka ve "armatür" birlikte çekilir ve kavrama kenetlenmiş durumdadır;bobin kapatıldığında, manyetik kuvvet kaybolur, "armatür" yay kuvvetinin etkisi altında geri döner ve debriyaj devre dışı durumdadır.
Islak çok diskli elektromanyetik kavramalar ve ıslak çok diskli elektromanyetik frenler esas olarak çalışma makinelerinde (torna tezgahları, delme makineleri, freze makineleri, çok enerjili otomatik işleme makineleri), inşaat makinelerinde, dövme makinelerinde, elleçleme makinelerinde, ağaç işleme makinelerinde, gemilerde kullanılır. özel araçlar (PTO), Diğer genel endüstriyel makineler
Ürünler Parametreler
| BOY |
anma dinamik tork Nm |
anma statik tork Nm |
nişan zamanı | ayrılma süresi | anma gerilimi (DC V) |
bobin tüketim gücü (20°)B |
izin verilen maksimum devir (r/dak) |
yağ akış oranları (L/dak) |
| DLMT-5S | 50 | 90 | 0.28 | 0.11 | 24 | 29 | 3000 | 0,4 |
| DLMT-10S | 100 | 160 | - | - | 24 | 41 | 2500 | 0.7 |
| DLMT-20S | 200 | 320 | 0.45 | 0.21 | 24 | 46 | 2500 | 0.7 |
| DLMT-35S | 350 | 560 | 0,5 | 0.26 | 24 | 52 | 1900 | 0.9 |
| DLMT-50S | 500 | 800 | 0,56 | 0.31 | 24 | 65 | 1900 | 1.2 |
| DLMT-160S | 1600 | 2500 | 1.23 | 0.48 | 24 | 132 | 1500 | 1.4 |
| BOY | Radyal Boyutlar (mm) | Eksen Ölçüleri(mm) | ||||||||
| D1 | Φ | e | h | α | L | L1 | L2 | L3 | L4 | |
| DLMT-5S | 113 | 30 | 8F8 | 31.7 | - | 78 | 58,5 | 29 | 22 | - |
| DLMT-10S | 133 | 40 | 12F8 | 42 | - | 84.5 | 60 | 30 | 23 | - |
| DLMT-20S | 157 | 50 | 14F8 | 52.5 | - | 89 | 61 | 30 | 24 | - |
| DLMT-35S | 180 | 54 | 15F8 | 57 | 8 | 102 | 72 | 40 | 24 | 140 |
| DLMT-50S | 195 | 60 | 18JS9 | 63.3 | 8 | 107 | 72.5 | 38,5 | 26 | 147 |
| DLMT-160S | 295 | 90 | 2*25JS9 | 100,8 | 12 | 205 | 140 | 80 | 52 | 190 |
| Boy | Diş sayısı (Z) | modül(α) | Basınç açısı(α) | adım çapı | taban tanjantı | diş sayısı ölçüm aralığı |
| DLMT-5S | 23 | 2 | 20° | 46 | 15.4 | 3 |
| DLMT-10S | 27 | 2 | 20° | 54 | 21.3 | 4 |
| DLMT-20S | 26 | 2.5 | 20° | 65 | 19.3 | 3 |
| DLMT-35S | 24 | 3 | 20° | 65 | 23.15 | 3 |
| DLMT-50S | 25 | 3 | 20° | 75 | 23.19 | 3 |
| DLMT-160S | 25 | 5 | 20° | 125 | 38.65 | 3 |
