Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO 9001
Model numarası: GN serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 5 adet
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 3-5 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
Sert mil kaplini |
modeli: |
GNseries |
Malzeme: |
Alüminyum Çelik |
Delik boyutu: |
4-38mm |
Garanti: |
12 ay |
Kalınlık: |
21-81mm |
Dış çap: |
16-65mm |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
İsim: |
Sert mil kaplini |
modeli: |
GNseries |
Malzeme: |
Alüminyum Çelik |
Delik boyutu: |
4-38mm |
Garanti: |
12 ay |
Kalınlık: |
21-81mm |
Dış çap: |
16-65mm |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |

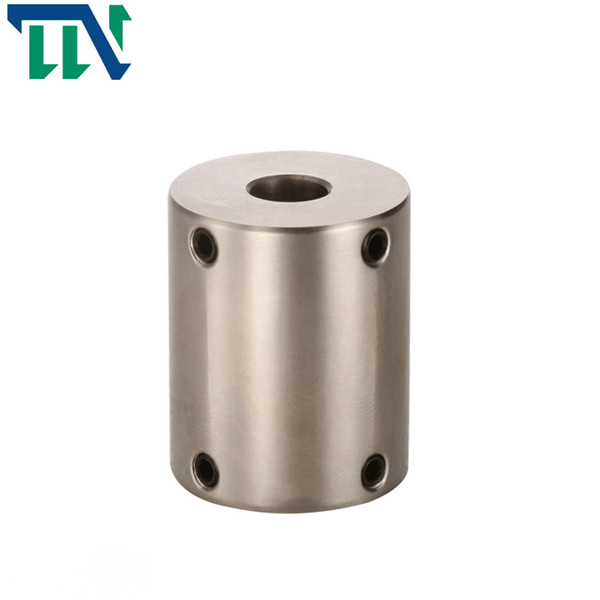

Kağıt Makinesi 25X35mm için Sert Esnek Mil Kaplin Setcrew Metrik
Sert esnek şaft kaplini tespit vidası Alüminyum alaşımlı metrik
Ürünler Özellikler
Basit yapısı, düşük maliyeti ve büyük tork iletimi nedeniyle, genellikle hız düşük olduğunda, darbe olmadığında, şaftın sertliği büyük olduğunda ve hizalamanın iyi olduğu durumlarda kullanılır.Flanş kaplini (flanş kaplini olarak da bilinir), cıvatalarla bağlanan iki flanşlı (flanşlı) disk tipi bir yarım kaplindir ve iki yarım kaplin, iki şaftı gerçekleştirmek için sırasıyla iki şafta anahtarlarla bağlanır.Tork ve hareketi iletmek için kuplaj.
Rijit kaplinin flanşındaki cıvataların tümü, raybalama delikleri için cıvatalar olabilir veya bunların yarısı, raybalama delikleri için cıvatalar ve diğer yarısı, şanzıman torkunun büyüklüğüne göre sıradan cıvatalardır.
> Entegre yapı, yüksek mukavemetli alüminyum alaşımlı malzemelerin genel kullanımı
>Yüksek tork, yüksek sertlik
> Sert tip temelde eksantrikliğe izin vermez, bu nedenle kullanımda tamamen ayarlanması gerekir
> Tespit vidasının sabitleme yöntemi
Changzhou Tianniu Fabrikası, erik kaplinler, sert kaplinler, evrensel kaplinler, çapraz sürgülü kaplinler, sarma kaplinleri, körüklü kaplinler, çift membran kaplinler ve diğer ürünlerin profesyonel bir üreticisidir.İşleme şirketi eksiksiz ve bilimsel bir kalite yönetim sistemine sahiptir.
Ürünler Parametreler
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | F | M | sıkma vidası torku (NM) |
| GN-16X16 | 3,4,5,6,6,35,7,8 | 16 | 16 | 5 | M3 | 0.7 |
| GN-16x24 | 4,5,6,6,35,7,8 | 16 | 24 | 6 | M3 | 0.7 |
| GN-20x20 | 4,5,6,6,35,7,8,9,9.525,10 | 20 | 20 | 5 | M3 | 0.7 |
| GN-20x30 | 4,5,6,6,35,7,8,9,9.525,10 | 20 | 30 | 7 | M4 | 1.7 |
| GN-25x25 | 5,6,6,35,7,8,9,9.525,10,12 | 25 | 25 | 8 | M4 | 1.7 |
| GN-25x36 | 5,6,6,35,7,8,9,9.525,10,12 | 25 | 36 | 9 | M4 | 1.7 |
| GN-32x32 | 6.6.35,7,8,9,9.525,10,12,12,7,14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6.6.35,7,8,9,9.525,10,12,12,7,14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 44 | 10.5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| odel parametresi | Puanlanmıs tork (NM)* |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
azami hız rpm |
eylemsizlik momenti (Kg.M.2) |
Mil kovanının malzemesi | yüzey işleme | ağırlık (g) |
| GN-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | Yüksek mukavemetli alüminyum alaşım | eloksal tedavisi | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3,8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
