Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: GNC32*32
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2 adet
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 3-5 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
Sert mil kaplini |
Malzeme: |
Alüminyum Çelik |
Delik boyutu: |
32 mm |
Garanti: |
55G |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
İsim: |
Sert mil kaplini |
Malzeme: |
Alüminyum Çelik |
Delik boyutu: |
32 mm |
Garanti: |
55G |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |

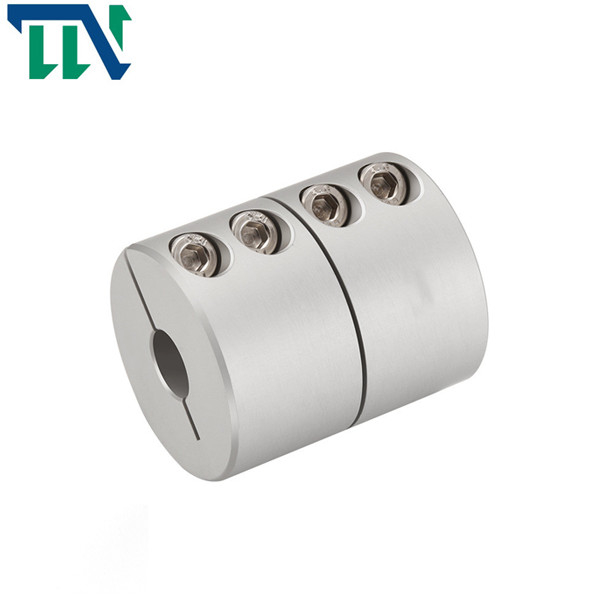

Rijit Bağlama GNC 32*32 Alüminyum Mil Kaplin
Makine İçin Sert Bağlama GNC 28.5X 38 Alüminyum Alaşımlı Mil Kaplin
Ürünler Özellikler
Flanşlı kaplin, flanşlı iki yarım kaplini normal düz kamalarla iki mile bağlamak ve daha sonra hareketi iletmek için iki yarım kaplini bire bağlamak için cıvatalar kullanmak olan sert bir kaplindir.ve tork.Bu tür bir kaplinin iki ana yapısal biçimi vardır: 1. İki şaftın hizalanmasını sağlamak için cıvataları kullanmak için menteşeli deliğe güvenmek ve torku iletmek için ekstrüzyona ve kesmeye dayanmak için cıvata çubuğuna güvenmek;2. yarım kaplin üzerine dayanılarak Omuz, diğer kaplin yarısındaki oluk ile hizalanır.İki yarım kaplini birbirine bağlayan cıvatalar, B ve B sınıfı sıradan cıvatalar kullanabilir ve tork, iki yarım kaplinin bağlantı yüzeylerinin sürtünme torku ile iletilir.
Sert kaplinler flanş kaplinleri, radyal anahtar flanş kaplinleri, manşon kaplinleri olarak ayrılır Kelepçeli kaplin ve paralel şaft kaplini flanş kaplini: iki şaftın kaplinini gerçekleştirmek için iki yarım kaplinin flanşlarını bağlamak için cıvataları kullanın.Radyal anahtarlı flanş kaplini: iki yarım kaplini bağlamak için radyal kamalar ve normal cıvatalar kullanın.Kovanlı kaplin: iki şaftı bir şekilde bağlamak için ortak kovanlar kullanın.Kelepçe kovanı kaplini: iki şaftın bağlantısını gerçekleştirmek için bir şekilde kelepçelemek için eksen boyunca bölünmüş iki kelepçe kovanı kullanın Paralel şaft kaplini: pim şaftı boyunca ara plaka kullanılarak iki paralel şaftın bağlandığı bir kaplin
Basit yapı, düşük maliyet ve büyük tork iletimi avantajlarına sahiptir.Bu nedenle, genellikle hızın düşük olduğu, darbe olmadığı, şaftın rijitliğinin büyük olduğu ve hizalamanın iyi olduğu durumlarda kullanılır.Flanş kaplini (flanş kaplini olarak da bilinir), iki flanş (flanş) disk yarım kaplinini bağlamak için cıvatalar kullanır ve iki yarım kaplin, iki mil bağlantısını gerçekleştirmek ve tork ve hareketi iletmek için sırasıyla iki mil ile kamalarla bağlanır.Flanşlı kaplin, basit yapı, uygun üretim, düşük maliyet, güvenilir çalışma, basit montaj, sökme ve bakım, büyük şanzıman torku avantajlarına sahiptir ve bu da iki şaftın yüksek merkezleme doğruluğuna sahip olmasını sağlayabilir.Genellikle sabit yük, yüksek hız veya yüksek iletim doğruluğu ile şaft iletimi için kullanılır.
Changzhou Tianniu Fabrikası, erik kaplinler, sert kaplinler, evrensel kaplinler, çapraz sürgülü kaplinler, sarma kaplinler, körük kaplinler, çift membran kaplinler ve diğer ürünlerin profesyonel bir üreticisidir.İşleme şirketi eksiksiz ve bilimsel bir kalite yönetim sistemine sahiptir.
Ürün Parametreleri
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | F | M | sıkma vidası torku (NM) |
| GNC-16x16 | 3,4,5,6,6,35,7,8 | 16 | 16 | 3.75 | M2.5 | 1 |
| GNC-16x24 | 3,4,5,6,6,35,7,8 | 16 | 24 | 3.75 | M2.5 | 1 |
| GNC-20x20 | 4,5,6,6,35,7,8,9,9.525,10 | 20 | 20 | 3.75 | M2.5 | 1 |
| GNC-20x30 | 4,5,6,6,35,7,8,9,9.525,10 | 20 | 30 | 3.75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6,35,7,8,9,9.525,10,12 | 25 | 25 | 6 | M3 | 1.5 |
| GNC-25x36 | 5,6,6,35,7,8,9,9.525,10,12 | 25 | 36 | 6 | M3 | 1.5 |
| GNC-28.5x38 | 6.6.35,7,8,9,9.525,10,12,12,7,14 | 28,5 | 38 | 7.8 | M4 | 2.5 |
| GNC-32x32 | 6.6.35,7,8,9,9.525,10,12,12,7,14,15,16 | 32 | 32 | 7 | M4 | 2.5 |
| GNC-32x41 | 6.6.35,7,8,9,9.525,10,12,12,7,14,15,16 | 32 | 41 | 7.75 | M4 | 2.5 |
| GNC-40x44 | 8,9,9.525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 44 | 10.5 | M5 | 7 |
| GNC-40x52 | 8,9,9.525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 52 | 10.5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16.5 | M6 | 12 |
| model parametresi | Puanlanmıs tork (NM)* |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
azami hız rpm |
eylemsizlik momenti (Kg.M.2) |
Mil kovanının malzemesi | yüzey işleme | ağırlık (g) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | Yüksek mukavemetli alüminyum alaşım | eloksal tedavisi | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2,7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2,7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
