Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO 9001
Model numarası: GN20*20GN20*30
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2 adet
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 3-5 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
Sert mil kaplini |
modeli: |
GN serisi |
Malzeme: |
Alüminyum Çelik |
Delik boyutu: |
20 mm |
Garanti: |
12 ay |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
ağırlık: |
15-20g |
İsim: |
Sert mil kaplini |
modeli: |
GN serisi |
Malzeme: |
Alüminyum Çelik |
Delik boyutu: |
20 mm |
Garanti: |
12 ay |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
ağırlık: |
15-20g |

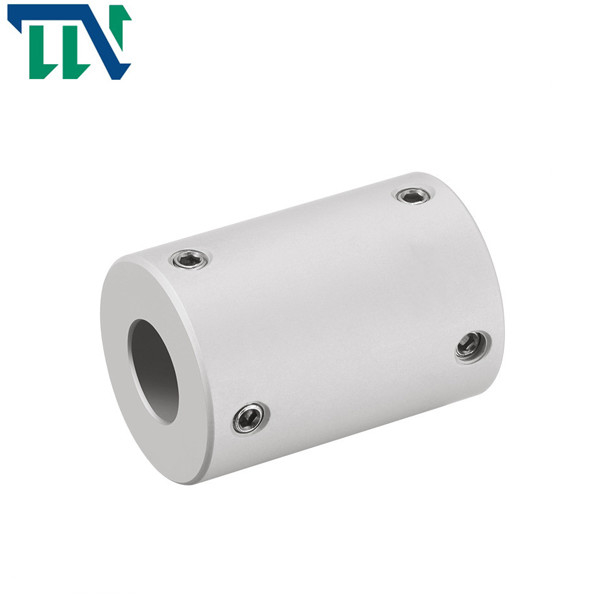

CNC için Sert GN 20X20 30 Rigif Mili Kaplin Tespit Mürekkebi Alüminyum Alaşım
Ürünler Özellikler
Rijit kaplin, yükü taşırken bile dönme boşluğu olmayan bir tür burulma rijit kaplindir.Sapmanın neden olduğu bir yük olsa bile, rijit kaplin hala torku rijit bir şekilde iletir.
Rijit kaplinin flanşındaki cıvataların tümü, raybalama delikleri için cıvatalar olabilir veya bunların yarısı, raybalama delikleri için cıvatalar ve diğer yarısı, şanzıman torkunun büyüklüğüne göre sıradan cıvatalardır.
Avantajlar:
1. Hafif, ultra düşük atalet ve yüksek hassasiyet 2. Bakım gerektirmeyen, süper yağ ve korozyon direnci 3. Alüminyum alaşımlı ve paslanmaz çelik malzemeler 4. Sabitleme cıvatası tipi, sıkma tipi ve ayırma tipi sağlanır 5. Farklı gözenekli ürün modelleri her iki uçtaki boyutlar da stokta mevcuttur
Changzhou Tianniu Fabrikası, erik kaplinler, sert kaplinler, evrensel kaplinler, çapraz sürgülü kaplinler, sarma kaplinleri, körüklü kaplinler, çift membran kaplinler ve diğer ürünlerin profesyonel bir üreticisidir.İşleme şirketi eksiksiz ve bilimsel bir kalite yönetim sistemine sahiptir.
Ürünler Parametreler
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | F | M | sıkma vidası torku (NM) |
| GN-16X16 | 3,4,5,6,6,35,7,8 | 16 | 16 | 5 | M3 | 0.7 |
| GN-16x24 | 4,5,6,6,35,7,8 | 16 | 24 | 6 | M3 | 0.7 |
| GN-20x20 | 4,5,6,6,35,7,8,9,9.525,10 | 20 | 20 | 5 | M3 | 0.7 |
| GN-20x30 | 4,5,6,6,35,7,8,9,9.525,10 | 20 | 30 | 7 | M4 | 1.7 |
| GN-25x25 | 5,6,6,35,7,8,9,9.525,10,12 | 25 | 25 | 8 | M4 | 1.7 |
| GN-25x36 | 5,6,6,35,7,8,9,9.525,10,12 | 25 | 36 | 9 | M4 | 1.7 |
| GN-32x32 | 6.6.35,7,8,9,9.525,10,12,12,7,14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6.6.35,7,8,9,9.525,10,12,12,7,14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 44 | 10.5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| odel parametresi | Puanlanmıs tork (NM)* |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
azami hız rpm |
eylemsizlik momenti (Kg.M.2) |
Mil kovanının malzemesi | yüzey işleme | ağırlık (g) |
| GN-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | Yüksek mukavemetli alüminyum alaşım | eloksal tedavisi | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3,8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
