Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: G28.5*38
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2 adet
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 3-5 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
Sert mil kaplini |
Malzeme: |
Alüminyum Çelik |
Delik boyutu: |
28,5 mm |
Garanti: |
48g |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
İsim: |
Sert mil kaplini |
Malzeme: |
Alüminyum Çelik |
Delik boyutu: |
28,5 mm |
Garanti: |
48g |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |

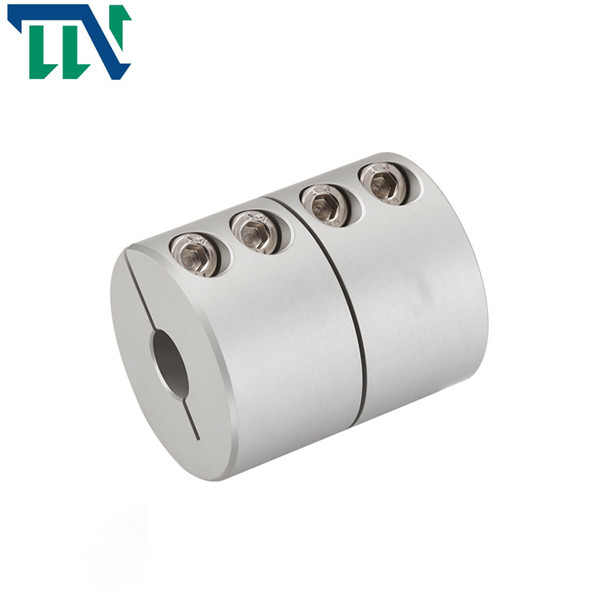

Makine için Sert Sıkma GNC 28.5X 38 Alüminyum Alaşımlı Mil Kaplin
Ürünler Parametreler
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | F | M | sıkma vidası torku (NM) |
| GNC-16x16 | 3,4,5,6,6,35,7,8 | 16 | 16 | 3.75 | M2.5 | 1 |
| GNC-16x24 | 3,4,5,6,6,35,7,8 | 16 | 24 | 3.75 | M2.5 | 1 |
| GNC-20x20 | 4,5,6,6,35,7,8,9,9.525,10 | 20 | 20 | 3.75 | M2.5 | 1 |
| GNC-20x30 | 4,5,6,6,35,7,8,9,9.525,10 | 20 | 30 | 3.75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6,35,7,8,9,9.525,10,12 | 25 | 25 | 6 | M3 | 1.5 |
| GNC-25x36 | 5,6,6,35,7,8,9,9.525,10,12 | 25 | 36 | 6 | M3 | 1.5 |
| GNC-28.5x38 | 6.6.35,7,8,9,9.525,10,12,12.7,14 | 28,5 | 38 | 7.8 | M4 | 2.5 |
| GNC-32x32 | 6.6.35,7,8,9,9.525,10,12,12,7,14,15,16 | 32 | 32 | 7 | M4 | 2.5 |
| GNC-32x41 | 6.6.35,7,8,9,9.525,10,12,12,7,14,15,16 | 32 | 41 | 7.75 | M4 | 2.5 |
| GNC-40x44 | 8,9,9.525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 44 | 10.5 | M5 | 7 |
| GNC-40x52 | 8,9,9.525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 52 | 10.5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16.5 | M6 | 12 |
| model parametresi | Puanlanmıs tork (NM)* |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
azami hız rpm |
eylemsizlik momenti (Kg.M2) |
Mil kovanının malzemesi | yüzey işleme | ağırlık (g) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | Yüksek mukavemetli alüminyum alaşım | eloksal tedavisi | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2.7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2.7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
Ürünler Özellikler
Flanşlı kaplin, flanşlı iki yarım kaplini normal düz kamalarla iki mile bağlamak ve daha sonra hareketi iletmek için iki yarım kaplini bire bağlamak için cıvatalar kullanmak olan rijit bir kaplindir.ve tork.Bu tür bir kaplinin iki ana yapısal biçimi vardır: 1. İki şaftın hizalanmasını sağlamak için cıvataları kullanmak için menteşeli deliğe güvenmek ve torku iletmek için ekstrüzyona ve kesmeye dayanması için cıvata çubuğuna güvenmek;2. yarım kaplin üzerine dayalı Omuz, diğer kaplin yarısındaki oluk ile hizalanır.İki yarım kaplini bağlayan cıvatalar, B ve B sınıfı sıradan cıvatalar kullanabilir ve tork, iki yarım kaplinin bağlantı yüzeylerinin sürtünme torku ile iletilir.
Sert kaplinler flanş kaplinleri, radyal anahtar flanş kaplinleri, manşon kaplinleri olarak ayrılır Kelepçeli kaplin ve paralel şaft kaplini flanş kaplini: iki şaftın kaplinini gerçekleştirmek için iki yarım kaplinin flanşlarını bağlamak için cıvataları kullanın.Radyal anahtarlı flanş kaplini: iki yarım kaplini bağlamak için radyal kamalar ve normal cıvatalar kullanın.Kovanlı kaplin: iki şaftı bir şekilde bağlamak için ortak kovanlar kullanın.Kelepçeli kovan kaplini: iki şaftın bağlantısını gerçekleştirmek için bir şekilde kelepçelemek için eksen boyunca bölünmüş iki kelepçe kovanı kullanın Paralel şaft kaplini: pim şaftı boyunca ara plaka kullanılarak iki paralel şaftın bağlandığı bir kaplin
> Entegre yapı, yüksek mukavemetli alüminyum alaşımlı malzemelerin genel kullanımı
>Yüksek tork, yüksek sertlik
> Sert tip temelde eksantrikliğe izin vermez, bu nedenle kullanımda tamamen ayarlanması gerekir
> Tespit vidasının sabitleme yöntemi
Changzhou Tianniu Fabrikası, erik kaplinler, sert kaplinler, evrensel kaplinler, çapraz sürgülü kaplinler, sarma kaplinleri, körüklü kaplinler, çift membran kaplinler ve diğer ürünlerin profesyonel bir üreticisidir.İşleme şirketi eksiksiz ve bilimsel bir kalite yönetim sistemine sahiptir.
