paslanmaz çelik metal körük, sıkıştırma göbeği mekanik 20X32mm ile kaplin

Brand Name:	Tianniu
Model Number:	GR20*32
MOQ:	1 parça
fiyat:	negotiable
Delivery Time:	3-5 iş günü
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Menşe yeri:

ÇİN

Sertifika:

ISO 9001

İsim:

Körük şaft kaplini

Yapı:

Körük şaft kaplini

Malzeme:

Alüminyum Çelik

Delik boyutu:

16-55mm

Garanti:

12 ay

elastomer malzeme:

PA66

Yüzey İşlem:

Anodik oksidasyon tedavisi

ağırlık:

0.013KG

Ambalaj bilgileri:

Uçakla deniz yoluyla nakliye kartonları

Yetenek temini:

ayda 10000

Vurgulamak:

metal körüklü kaplin 20X32mm

paslanmaz çelik körüklü kaplin

metal körüklü kaplin

Product Description

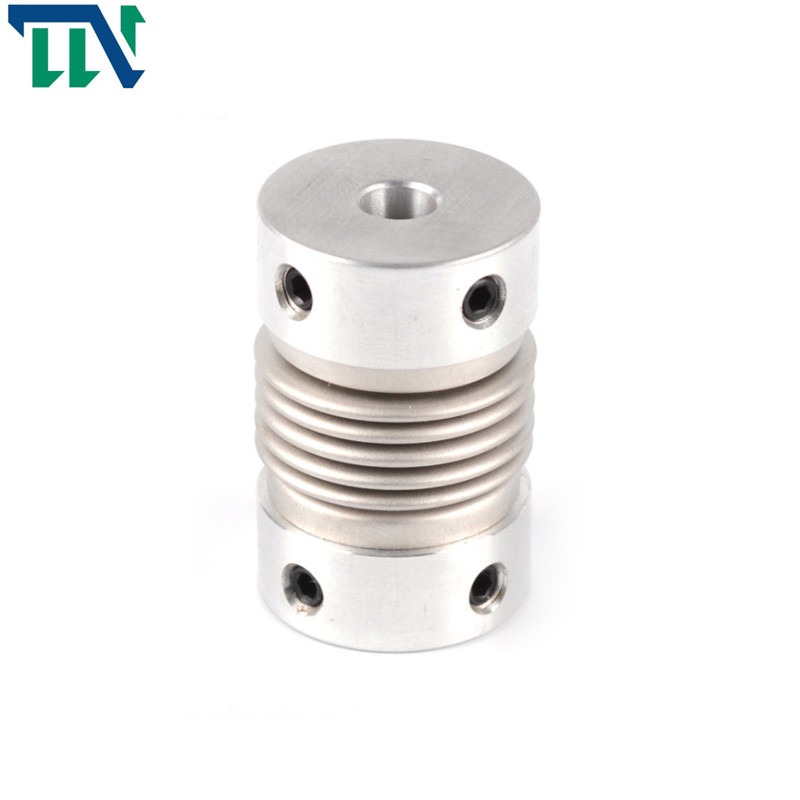

Mekanik için GR 20X32 Alüminyum Alaşımlı Körük Setscrew Kaplin

Ürün tanıtımı

Körük kaplinleri, hareketi iletmek için iki yarım kaplini doğrudan kaynaklamak veya bağlamak için oluklu ince duvarlı boru (körük) kullanır.Kaplin, basit yapı, küçük genel boyut, uygun işleme ve kurulum ve yüksek iletim doğruluğu avantajlarına sahiptir.Esas olarak küçük güç hassas makinelerinde ve kompakt yapı ve yüksek iletim doğruluğu gerektiren kontrol mekanizmalarında kullanılır.

Ürünler Parametreler

Ürün Çizimleri

paslanmaz çelik metal körük, sıkıştırma göbeği mekanik 20X32mm ile kaplin 0

Ürün Boyutları

model parametresi	ortak delik çapı d1,d2	ΦD	L	LI	L2	L3	N	F	M	sıkma vidası torku (NM)
GR-16x27	4,5,6,6,35,7,8	16	27	7.5	2	8	13,5	3	M3	0.7
GR-20x32	5,6,6,35,7,8,9,9.525,10,11,12	20	32	7.2	2.8	12	18	3.5	M3	0.7
GR-22.5x34	5,6,6,35,7,8,9,9.525,10,11,12	22.5	34	8.05	2.8	12.3	20.2	4.5	M4	1.7
GR-25x37	6.6.35,7,8,9,9.525,10,11,12	25	37	9.5	3	12	20.2	4.5	M4	1.7
GR-32x42	8,9,10,11,12,12.7,14,15	32	42	8	4	18	27.2	5.5	M5	4
GR-40x51	8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20	40	51	9.5	6	20	34.5	5.5	M5	4
GR-55x57	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51.9	6.25	M6	7
GR-65x81	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19.5	7	28	60.5	8.9	M6	7

model parametresi	Puanlanmıs tork (NM)*	izin verilen eksantriklik (mm)*	izin verilen sapma açısı (°)*	izin verilen eksenel sapma (mm)*	azami hız rpm	statik burulma sertliği (NM/rad)	eylemsizlik momenti (Kg.M.2)	Mil kovanının malzemesi	yüzey işleme	ağırlık (g)
GR-16x27	0,8	0.1	2	+ 0.4 -1.2	20000	150	7.9x10-7	Yüksek mukavemetli alüminyum alaşım	eloksal tedavisi	8
GR-20x32	1.5	0.1	2	+ 0.6 -1.8	18000	220	2.0x10-6			13
GR-22.5x34	1.8	0.15	2	+ 0.6 -1.8	16000	300	6.2x10-6			22
GR-25x37	2.0	0.15	2	+ 0.6 -1.8	15000	330	6.7x10-6			30
GR-32x42	2.5	0,2	2	+ 0.8 -2.5	11000	490	2.0x10-5			53
GR-40x51	6.4	0,3	2	+ 0.8 -2.5	10000	530	2.1x10-5			85
GR-55x57	12	0,3	2	+ 0.8 -2.5	9000	860	2.8x10-5			170
GR-65x81	18	0,2	2	+ 0.7 -2.5	4500	900	2.3x10-5			280

Ürünler Özellikler

> Malzeme alüminyum alaşımdır ve orta körük mükemmel korozyon direncine sahip paslanmaz çelikten yapılmıştır
>Körük ve mil kovanı arasında lazer kaynak kullanılmaktadır, sıfır dönüş boşluklu, ileri ve geri dönüşe uygun
>Körük yapısı radyal, açısal ve eksenel sapmayı etkin bir şekilde telafi edebilir
> Servo motor step motor için tasarlanmıştır
> Tespit vidasının sabitleme yöntemi
