Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO 9001
Model numarası: 25*37
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 3-5 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
İsim: |
Körüklü mil kaplini |
Yapı: |
Körüklü mil kaplini |
Malzeme: |
Alüminyum Çelik |
Delik boyutu: |
16-55mm |
Garanti: |
12 ay |
Elastomer malzeme: |
PA66 |
yüzey işleme: |
anodik oksidasyon tedavisi |
Ağırlık: |
0,013KG |
İsim: |
Körüklü mil kaplini |
Yapı: |
Körüklü mil kaplini |
Malzeme: |
Alüminyum Çelik |
Delik boyutu: |
16-55mm |
Garanti: |
12 ay |
Elastomer malzeme: |
PA66 |
yüzey işleme: |
anodik oksidasyon tedavisi |
Ağırlık: |
0,013KG |

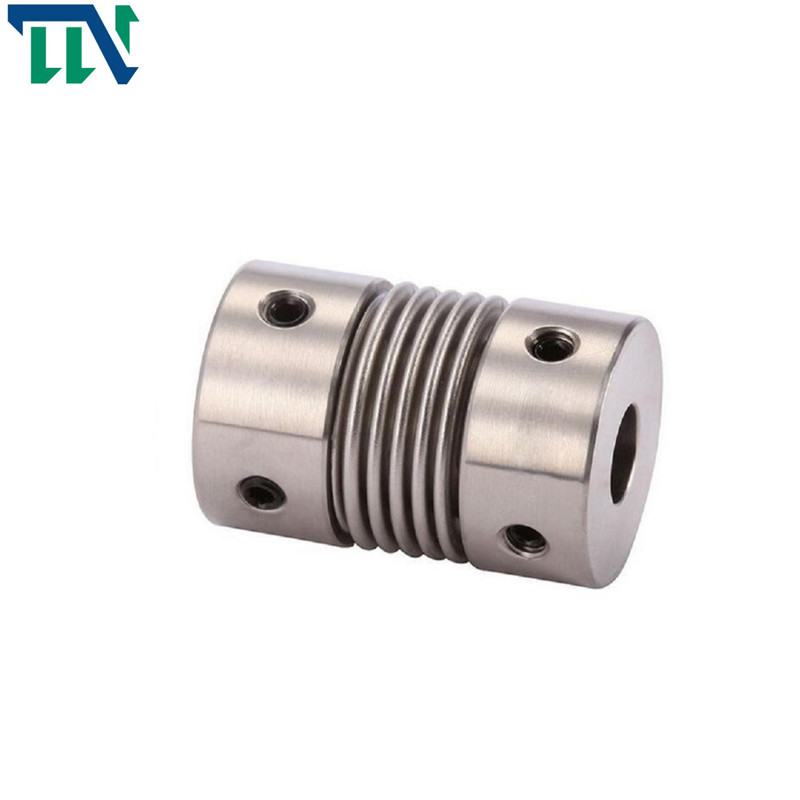

GR 25X37 M4 Şaft Kaplini Alüminyum Körük Makina Tespit Vidası
Ürün Parametreleri
Ürün Çizimleri
Ürün Boyutları
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | LI | L2 | L3 | N | F | M | sıkma vidası torku (NM) |
| GR-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M3 | 0.7 |
| GR-20x32 | 5,6,6.35,7,8,9,9.525,10,11,12 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | M3 | 0.7 |
| GR-22.5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | M4 | 1.7 |
| GR-25x37 | 6,6.35,7,8,9,9.525,10,11,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | M4 | 1.7 |
| GR-32x42 | 8,9,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M5 | 4 |
| GR-40x51 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 51 | 9.5 | 6 | 20 | 34.5 | 5.5 | M5 | 4 |
| GR-55x57 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 57 | 9 | 6 | 27 | 51.9 | 6.25 | M6 | 7 |
| GR-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 8.9 | M6 | 7 |
| model parametresi | Puanlanmıs tork (NM)* |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
azami hız rpm |
statik burulma sertliği (NM/rad) |
atalet momenti (Kg.M2) |
Mil kovanı malzemesi | yüzey işleme | ağırlık (g) |
| GR-16x27 | 0.8 | 0.1 | 2 | + 0,4 -1,2 | 20000 | 150 | 7,9x10-7 | Yüksek mukavemetli alüminyum alaşım | eloksal tedavisi | 8 |
| GR-20x32 | 1.5 | 0.1 | 2 | + 0,6 -1,8 | 18000 | 220 | 2.0x10-6 | 13 | ||
| GR-22.5x34 | 1.8 | 0,15 | 2 | + 0,6 -1,8 | 16000 | 300 | 6.2x10-6 | 22 | ||
| GR-25x37 | 2.0 | 0,15 | 2 | + 0,6 -1,8 | 15000 | 330 | 6,7x10-6 | 30 | ||
| GR-32x42 | 2.5 | 0.2 | 2 | + 0,8 -2,5 | 11000 | 490 | 2.0x10-5 | 53 | ||
| GR-40x51 | 6.4 | 0.3 | 2 | + 0,8 -2,5 | 10000 | 530 | 2,1x10-5 | 85 | ||
| GR-55x57 | 12 | 0.3 | 2 | + 0,8 -2,5 | 9000 | 860 | 2,8x10-5 | 170 | ||
| GR-65x81 | 18 | 0.2 | 2 | + 0,7 -2,5 | 4500 | 900 | 2,3x10-5 | 280 |
Ürün tanıtımı
Ürün Özellikleri
1. Körük kaplininde boşluk ve yüksek hassasiyet yoktur
2. Yüksek elastikiyet, ekipmanın daha iyi korunması
3. Titreşimi emebilir ve aynı anda radyal, açısal ve eksenel sapmaları telafi edebilir
4. Yağ lekesi direnci ve güçlü korozyon direnci
5. Burulma sertliği, saat yönünde ve saat yönünün tersine dönme özellikleri tamamen aynıdır
6. CNC takım tezgahlarında, indeksleme disklerinde ve diğer endüstriyel makinelerde yaygın olarak kullanılır
