Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO 9001
Model numarası: LM10
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 3-5 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
modeli: |
LMS Erik şaft kaplini |
Garanti: |
12 ay |
Delik boyutu: |
60-100 mm |
Uzunluk: |
90 mm |
ağırlık: |
0.45kg |
mendil: |
2800 Tn /N·m |
modeli: |
LMS Erik şaft kaplini |
Garanti: |
12 ay |
Delik boyutu: |
60-100 mm |
Uzunluk: |
90 mm |
ağırlık: |
0.45kg |
mendil: |
2800 Tn /N·m |

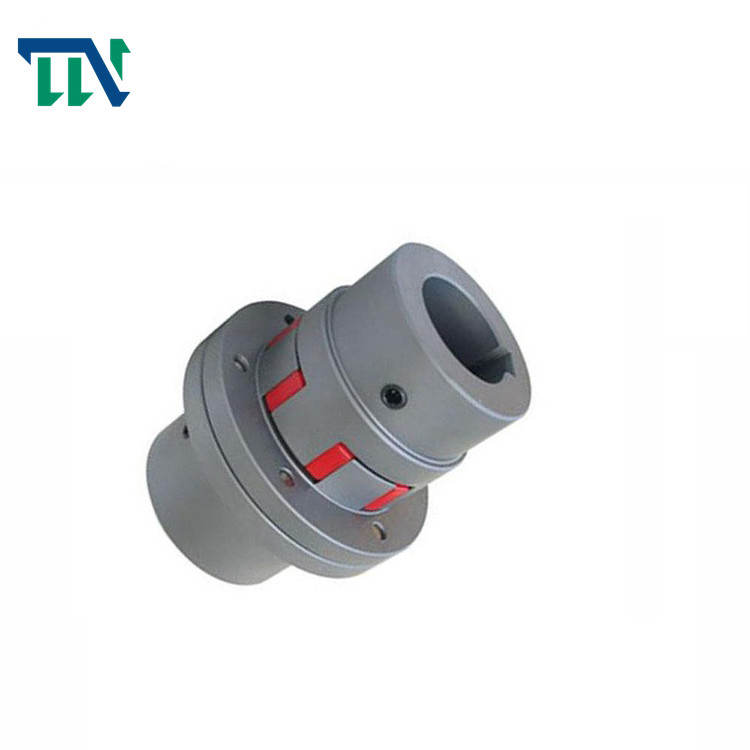

CNC Makinesi için LMD 10 Erik Mili Kaplin Çene Esnek Tek Flanş
Ürünler Özellikler
mlZ serisi Quincunx elastik kaplinin uygulama kapsamı ve performans özellikleri:
1. MlZ serisi quincunx elastik kaplin, esas olarak iki dışbükey diş ile birbirine sıkıca bağlanır ve torku iletmek için radyal ekstrüzyona tabi tutulur.İki eksen nispeten dengelendiğinde, elastik eleman karşılık gelen elastik deformasyona sahip olacak ve otomatik telafi rolünü oynayacaktır.
2. Quincunx elastik kaplin, metalurji, madencilik, petrol, kimya sanayi, kaldırma, ulaşım, hafif sanayi, tekstil gibi sık çalıştırma, ileri ve geri dönüş, orta yüksek hız, orta tork ve yüksek güvenilirlik ile çalışma yerleri için uygundur. su pompası, fan vb. Çalışma ortamı sıcaklığı - 35 ℃ ~ + 80 ℃, şanzıman nominal torku 25 ~ 12500nm ve izin verilen hız 1500 ~ 15300r / dak.
3. Diğer kaplinlerle karşılaştırıldığında, Quincunx elastik kaplin aşağıdaki özelliklere sahiptir:
Changzhou Tianniu Fabrikası, erik kaplinler, sert kaplinler, evrensel kaplinler, çapraz sürgülü kaplinler, sarma kaplinleri, körüklü kaplinler, çift membran kaplinler ve diğer ürünlerin profesyonel bir üreticisidir.İşleme şirketi eksiksiz ve bilimsel bir kalite yönetim sistemine sahiptir.
Çeşitli stillerde yıldız kaplinler ve diğer düzinelerce çeşit üretebiliriz.Şirket, standart dışı çeşitli kaplinlerin tasarımını ve üretimini üstlenmektedir.Kısa inşaat süresi (4-7 gün üretim süresi), güvenilir kalite, uygun fiyat, ithalat için mükemmel ikame, yeterli stok ve ürün bulunabilirliği.
Ürünler Parametreler
| Tip | torkTn /N·m | devir[n]/ d · dak-1 | Delik boyutu d1,d2,dz |
L | L0 | D | D1 | Tip | m/kg | ben/ kg·m2 | |
| Sertlik | |||||||||||
| Aha) | b(HD) | ||||||||||
| 80±5 | 60±5 | ||||||||||
| LMD1 | 25 | 45 | 8500 | 12,14,16,18,19,20,22, 24,25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1.206 | 0.00082 |
| LMD2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25,28,30 | 38 | 101.5 | 60 | 100 | MT2-a MT2-b | 1.648 | 0.0014 |
| LMD3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2.357 | 0.0024 |
| LMD4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35,38,40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3.556 | 0.005 |
| LMD5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40,42,45 | 50 | 138.5 | 105 | 150 | MT5-a MT5-b | 6.361 | 0.0135 |
| LMD6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10.768 | 0.0329 |
| LMD7 | 630 | 1120 | 3700 | 35*,38*,40*,42*,45,48, 50,55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15.302 | 0.0581 |
| LMD8 | 1120 | 2240 | 3100 | 45*,48*,50,55,56,60,63,65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22.717 | 0.1175 |
| LMD9 | 1800 | 3550 | 2800 | 50*,55*,56*,60,63,65, 70,71,75,80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34.439 | 0.233 |
| LMD10 | 2800 | 5600 | 2500 | 60*,63*,65*,70,71,75, 80,85,90,95,100 | 90 | 248 | 230 | 305 | MT10-a MT10-b | 51.358 | 0.459 |
| LMD11 | 4500 | 9000 | 2200 | 70*,71*,75*,80*,85*,90,95, 100,110,120 | 100 | 284 | 260 | 350 | MT11-a MT11-b | 81.302 | 0.977 |
| LMD12 | 6300 | 12500 | 1900 | 80*,85*,90*,95*,100, 110,120,125,130 | 115 | 321 | 300 | 400 | MT12-a MT12-b | 115.53 | 1.751 |
| LMD13 | 11200 | 20000 | 1600 | 90*,95*,100*,110*,120*,125*, 130,140,150 | 125 | 348 | 360 | 460 | MT13-a MT13-b | 161.79 | 3.366 |
| LMD14 | 12500 | 25000 | 1500 | 100*,110*,120*,125*,130*, 140*,150,160 | 135 | 358 | 400 | 500 | MT14-a MT14-b | 196.3 | 4.867 |
