Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO 9001
Model numarası: LMS3
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 3-5 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
modeli: |
LMS Erik şaft kaplini |
Garanti: |
12 ay |
Delik boyutu: |
30-32mm |
Uzunluk: |
40mm |
ağırlık: |
0.0.34KG |
mendil: |
100 |
modeli: |
LMS Erik şaft kaplini |
Garanti: |
12 ay |
Delik boyutu: |
30-32mm |
Uzunluk: |
40mm |
ağırlık: |
0.0.34KG |
mendil: |
100 |

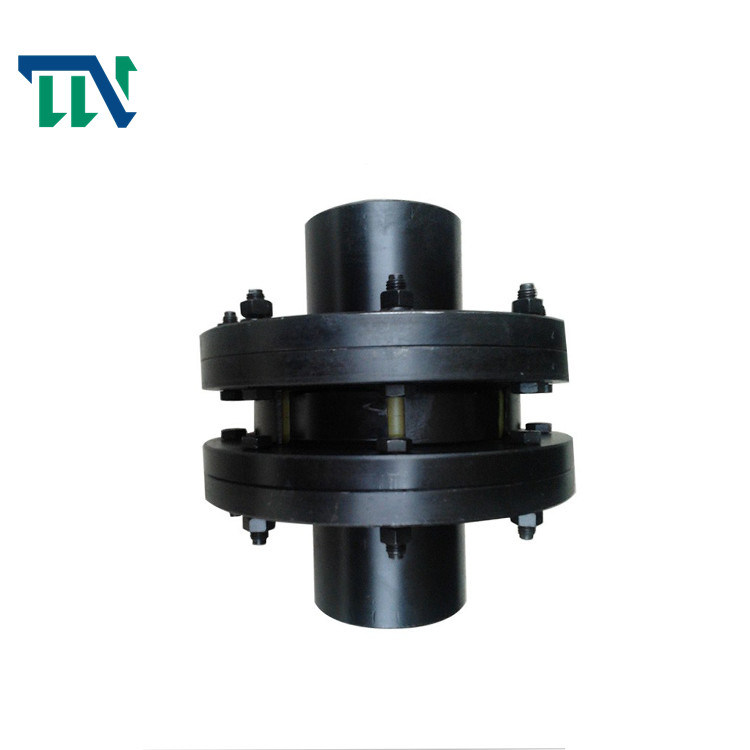

Madencilik için LMS1 Tipi Erik Çiçeği Elastik Kaplin Doule Flanşlar Mili
Ürünler Özellikler
Ana özellik
1. Ara elastomer bağlantısı
2. Titreşimi emebilir, radyal, açısal ve eksenel sapmayı telafi edebilir
3. Yağ direnci ve elektrik yalıtımı
4. Saat yönünde ve saat yönünün tersine dönüş özellikleri tamamen aynıdır
5. Konumlandırma vidalarıyla sabitleme
Uygulama kapsamı
Erik kaplinleri, CNC takım tezgahlarında, CNC torna tezgahlarında, işleme merkezlerinde, oyma makinelerinde, CNC freze makinelerinde, bilgisayar gonglarında, metalurji makinelerinde, madencilik makinelerinde, petrol makinelerinde, kimya makinelerinde, kaldırma makinelerinde, ulaşım makinelerinde, hafif sanayi makinelerinde, tekstil makinelerinde yaygın olarak kullanılmaktadır. , pompalar, fanlar, vb.
Ürünler Parametreler
| Tip | Nominal tork (Tn/Nm) | Hız (Np) |
mil deliği çap |
Mil deliğinin uzunluğu | LO | D | D1 | Elastik parçaların türü | Yığın | Döner atalet | ||||||||||||||
| Elastik parçaların sertliği | LM |
LMD ,ÖYS |
(d1,d2,dz) | Y tipi | J1, Z tipi | L | LM | LMD | ÖYS |
LMD ,ÖYS |
LM | LMD | ÖYS | LM | LMD | ÖYS | ||||||||
| Aha | b/HD | L | (r | |||||||||||||||||||||
| 80+5 | 60+5 | rdk-1 | mm | kilogram | kg/m2 | |||||||||||||||||||
| LM1 | 25 | 45 | 15300 | 8500 | 12,14 | 32 | 27 | 35 | 86 | 92 | 98 | 50 | 90 | MT1-a-b | 0.66 | 1.21 | 1.33 | 0.0002 | 0.0008 | 0.0013 | ||||
| LMD1 | 16,18,19 | 42 | 30 | |||||||||||||||||||||
| ÖYS1 | 20,22,24 | 52 | 38 | |||||||||||||||||||||
| 25 | 62 | 44 | ||||||||||||||||||||||
| LM2 | 50 | 100 | 1200 | 7600 | 16,18,19 | 42 | 30 | 38 | 95 | 101.5 | 108 | 60 | 100 | MT2-a-b | 0.93 | 1.65 | 1.74 | 0.0004 | 0.0014 | 0.0021 | ||||
| LMD2 | 20,22,24 | 52 | 38 | |||||||||||||||||||||
| ÖYS2 | 25,28 | 62 | 44 | |||||||||||||||||||||
| 30 | 82 | 60 | ||||||||||||||||||||||
| LM3 | 100 | 200 | 10900 | 6900 | 20,22,24 | 52 | 38 | 40 | 103 | 110 | 117 | 70 | 110 | MT3-a -b | 1.41 | 2.36 | 2.33 | 0.0009 | 0.0024 | 0.0034 | ||||
| LMD3 | 25,28 | 62 | 44 | |||||||||||||||||||||
| LMS3 | 30,32 | 82 | 60 | |||||||||||||||||||||
| LM4 | 140 | 280 | 9000 | 6200 | 22,24 | 52 | 38 | 45 | 114 | 122 | 130 | 85 | 125 | MT4-a-b | 2.18 | 3.56 | 3.38 | 0.002 | 0.005 | 0.0064 | ||||
| LMD4 | 25,28 | 62 | 44 | |||||||||||||||||||||
| LMS4 | 30,32,35,38 | 82 | 60 | |||||||||||||||||||||
| 40 | 112 | 84 | ||||||||||||||||||||||
| LM5 | 350 | 400 | 7300 | 5000 | 25,28 | 62 | 44 | 50 | 127 | 138.5 | 150 | 105 | 150 | MT5-a -b | 3.6 | 6.36 | 6.07 | 0.005 | 0.0135 | 0.0175 | ||||
| LMD5 | 30,32,35,38 | 82 | 60 | |||||||||||||||||||||
| ÖYS5 | 40,42,45 | 112 | 84 | |||||||||||||||||||||
| LM6 | 400 | 710 | 6100 | 4100 | 30,32,35,38 | 82 | 60 | 55 | 143 | 155 | 167 | 185 | 185 | MT6-a -b | 6.07 | 10.77 | 10.47 | 0.0114 | 0.0329 | 0.0444 | ||||
| LMD6 | ||||||||||||||||||||||||
| LMS6 | 40,42,45,48 | 112 | 84 | |||||||||||||||||||||
| LM7 | 630 | 1120 | 5300 | 3700 | 35*,38* | 82 | 60 | 60 | 159 | 172 | 185 | 205 | 205 | MT7-a-b | 9.09 | 15.3 | 14.22 | 0.0232 | 0.0581 | 0.0739 | ||||
| LMD7 | ||||||||||||||||||||||||
| ÖYS7 |
40*,42*,45,48, 50,55 |
112 | 84 | |||||||||||||||||||||
| LM8 | 1120 | 2240 | 4500 | 3100 | 45*,48*,50,55,56 | 112 | 84 | 70 | 181 | 195 | 209 | 170 | 240 | MT8-a-b | 13.56 | 22.72 | 21.16 | 0.0468 | 0.1175 | 0.1493 | ||||
| LMD8 | ||||||||||||||||||||||||
| ÖYS8 | 60,63,65 | 142 | 107 | |||||||||||||||||||||
| LM9 | 1800 | 3550 | 3800 | 2800 | 50*,55*,56* | 112 | 84 | 80 | 208 | 224 | 240 | 200 | 270 | MT9-a -b | 21.4 | 34.44 | 30.7 | 0.1041 | 0.2333 | 0.2767 | ||||
| LMD9 | 60,63,65,70,71,75 | 142 | 107 | |||||||||||||||||||||
| ÖYS9 | 80 | 172 | 132 | |||||||||||||||||||||
| LM10 | 2800 | 5600 | 3300 | 2500 |
60*,63*,65*,70, 71,75 |
142 | 107 | 90 | 230 | 248 | 268 | 230 | 305 | MT10-a -b | 32.03 | 51.36 | 44.55 | 0.2105 | 0.4594 | 0.5262 | ||||
| LMD10 | 80,85,90,95 | 172 | 132 | |||||||||||||||||||||
| ÖYS10 | 100 | 212 | 167 | |||||||||||||||||||||
| LM11 | 4500 | 9000 | 2900 | 2200 | 71*,71*,75* | 142 | 107 | 100 | 260 | 284 | 308 | 260 | 350 | MT11-a -b | 49.52 | 81.3 | 70.72 | 0,4338 | 0.9777 | 1.1362 | ||||
| LMD11 | 80*,85*,90,95 | 172 | 132 | |||||||||||||||||||||
| LMS11 | 100,110,120 | 212 | 167 | |||||||||||||||||||||
| LM12 | 6300 | 12500 | 2500 | 1900 | 80*,85*,90*95 | 172 | 132 | 115 | 297 | 321 | 345 | 300 | 400 | MT12-a-b | 73.45 | 115.53 | 99.54 | 0.8205 | 1.751 | 1.9998 | ||||
| LMD12 | 100,110,120,125 | 212 | 167 | |||||||||||||||||||||
| LMS12 | 130.140.150 | 252 | 202 | |||||||||||||||||||||
| LM13 | 11200 | 2000 | 2100 | 1600 | 90*,95* | 172 | 132 | 125 | 323 | 348 | 373 | 360 | 460 | MT13-a -b | 103.86 | 161.79 | 137.53 | 1.6718 | 3.667 | 3.6719 | ||||
| LMD13 |
100*,110*,120*, 125* |
212 | 167 | |||||||||||||||||||||
| LMS13 | 130.140.150 | 252 | 202 | |||||||||||||||||||||
| LM14 | 12500 | 25000 | 1900 | 1500 |
100*,110*,120*, 125* |
212 | 167 | 135 | 333 | 358 | 383 | 400 | 500 | MT14-a -b | 127.59 | 196.32 | 165.25 | 2.499 | 4.8669 | 5.1581 | ||||
| LMD14 | 130*,140*,150 | 252 | 202 | |||||||||||||||||||||
| LMS14 | 160 | 302 | 242 | |||||||||||||||||||||
