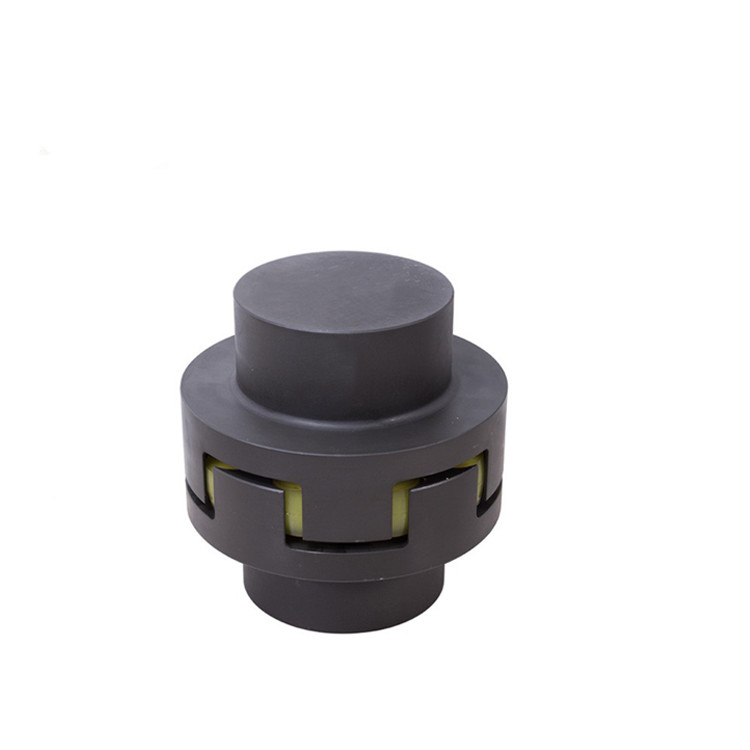

Esnek Örümcek Erik Mili Kaplin Redüktör 22mm 24mm LM4 MIS 4

LM 4 MIS 1 Esnek Mürdüm Çeneli Elastik Pompa Kaplin

Lmz-i split fren tekeri tipi erik çiçeği kaplini, aynı şekilde pençe, fren tekerlekleri ve elastik elemanlara sahip iki yarım kaplinden oluşur.Erik çiçeği elastik elemanlar, iki yarım kaplinin bağlantısını gerçekleştirmek için iki yarım kaplinin pençeleri arasına yerleştirilir.

(1) İyi titreşim sönümleme, yastıklama ve elektriksel yalıtım performansı ile istikrarlı ve güvenilir çalışma.

(2) Basit yapı, küçük radyal boyut, hafiflik ve küçük atalet momenti.Orta ve yüksek hızlı durumlar için uygundur.

(3) Büyük eksenel, radyal ve açısal kompanzasyon yeteneklerine sahiptir.

(4) Yüksek mukavemetli poliüretan elastik eleman, aşınma direnci, yağ direnci, büyük taşıma kapasitesi, uzun hizmet ömrü ve güvenilirlik avantajlarına sahiptir.

(5) Kaplin, daha az bakım iş yükü ile yağlamaya ihtiyaç duymaz ve sürekli olarak uzun süre çalışabilir.

Quincunx kaplini, iki yarım kaplinin bağlantısını gerçekleştirmek için iki yarım kaplinin dışbükey pençeleri arasına yerleştirmek için Quincunx elastik elemanı kullanır.İki yarım kuplajın yapısal boyutları aynıdır ve uç yüzleri, sırasıyla, quincunx elastik elemanın dairesel dışbükey kısımları arasına gömülü olan birkaç dışbükey pençe ile donatılmıştır.Tork, tahrik mili ile tahrik edilen mil arasında iletilir.

Quincunx şeklindeki elastik elemanların formu, dairesel dışbükey parçalarla sınırlı olmayıp, aynı zamanda dikdörtgen ve uzun yay dışbükey parçalarla da sınırlı değildir.Kauçuğa ek olarak, Quincunx elastik elemanların malzemeleri de poliüretan elastomer gibi mühendislik plastiklerinden yapılır.Elastik eleman bir yönde döndüğünde, dışbükey kısmın sadece yarısı yükü taşır ve tork iletme rolünü oynar.Tork iletiminde yer alan pençenin temas yüzeyindeki yük dağılımı, temas parçasının şekli ile ilgilidir.Örnek olarak kalın pençenin teması alınırsa, diğer etkiler dikkate alınmazsa, yükün Şekil 5_ 78'deki gibi yamuk yasasına göre dağıtıldığı düşünülebilir. İç ve dış çaplar arasındaki fark arttıkça, yük dağılımının düzensizliği de artar.Ek olarak, iki yarım kaplin göreceli yer değiştirmeye sahip olduğunda ve elastik elemanın çalışma yüzeyi ile yarım kaplinin dışbükey tırnağı arasında bir boşluk olduğunda, yük dağılımının düzensizliği daha da artacaktır. bir tırnağın çalışma yüzeyi düzensizdir, fakat aynı zamanda yüklü pençeler arasındaki yük de düzensiz olma eğilimindedir.Yay şeklindeki temas yüzeyinin kullanılması, çalışma yüzeyindeki yük dağılımının düzensizliğini iyileştirebilir.Bu nedenle, büyük tork iletebilir, ancak esnekliği biraz azalır.Erik çiçeği bağlantısı, az sayıda parça, küçük genel boyutlar, elastik elemanların kolay üretimi ve yüksek taşıma kapasitesi ile karakterize edilir.Ancak montaj ve demontaj sırasında kaplinin iki yarısının eksenel yön boyunca hareket ettirilmesi gerekir.Özellikle orta ve küçük güç iletiminde, kompanzasyon performansı ve tampon azaltma için daha az talepkar gereksinimlere sahip şanzıman şaft sistemine uygulanabilir.
