Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Tianniu
Sertifika: CGS
Model numarası: DLY5
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla kartonlar
Teslim süresi: 5-10 iş günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
Adı: |
DLY5 Serisi Endüstriyel Elektromanyetik Fren |
İç çap: |
75-250mm |
Dış Çap: 85-253mm: |
85-253 mm |
Uzunluk: |
34,5-70,5 mm |
Garanti: |
12 ay |
Özelleştirilmiş destek: |
OEM, ODM |
türü: |
Disk Fren |
Adı: |
DLY5 Serisi Endüstriyel Elektromanyetik Fren |
İç çap: |
75-250mm |
Dış Çap: 85-253mm: |
85-253 mm |
Uzunluk: |
34,5-70,5 mm |
Garanti: |
12 ay |
Özelleştirilmiş destek: |
OEM, ODM |
türü: |
Disk Fren |

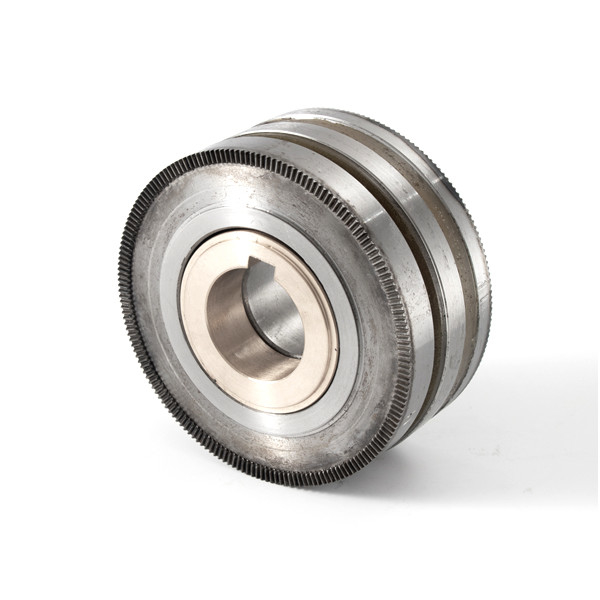

DLY5 Serisi Elektromanyetik Disk Fren Geciktiricisi Diş Debriyajı
Ürünler Tanıtım
Dly5 (Eze Series) tooth embedded slip ring electromagnetic clutch is an actuator used in mechanical transmission system to combine or separate the driving side part and the driven side part of rotary motion with the help of electromagnetic forceGüç ve hareket aktarımını gerçekleştirmek için.
Dly5 (Eze Serisi) çene tipi kayma halka ile elektromanyetik debriyaj.
Koplamanın standart çalışma voltajı 24 volt DC'dir. Genel olarak, anahtarlardan, düğmelerden, kontaktörlerden oluşan basit bir devreyi kullanarak otomatik ve uzaktan kumandayı gerçekleştirmek kolaydır.Hareket anahtarları ve diğer sıradan elektrikli bileşenler, böylece mekanik şanzıman sisteminin hız değişimi, komutasyon, çalıştırma ve konumlandırma gereksinimlerini karşılamak için.
Bu seri debriyaj, uç yüzeyinde ince dişlerin bağlanması yoluyla tork aktarır.sürtünme ve ısıtma yok, güç kesintisi sonrası tam ayrılma, hiçbir yükleme tork ve hem ıslak hem de kuru iş için uygun olabilir.Sadece düşük hız şartlarında birleştirilebilir.Dinlenme durumunda veya göreceli hız eşzamanlı olduğunda uygundur.
Kablo aşağıdaki koşullar altında güvenilir çalışabilir:
1Çevre hava sıcaklığı - 5 °C - + 40 °C'dir.
2Patlama tehlikesi olmayan ortamda ve ortamdaki metalleri aşındırmaya ve yalıtımlara zarar vermeye yetecek kadar gaz ve iletken toz yoktur.
3Kablo, yağlama yağı koşulunda çalışmalıdır.
4Kablo sargısının voltaj dalgalanması, nominal voltajın %5'ini ve %15'ini geçmemelidir.
5Kablo kurulum alanının yüksekliği 2000 metreyi geçmemelidir.
Ürün parametreleri
| Boyut | Radial Demanslar | Aksyal Demanslar | ||||||||||||||||
| D1 | D2 | D3 | D4 | d1 | d2 | Φ | h | e | j | k | L | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39.5 | 25 | 27.6 | 8 | 2*4 | 4-M4 | 33 | 18.6 | 1.5 | 6.5 | 8 | 8 | 0.4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32.6 | 8 | 2*5 | 4-M5 | 40 | 24.1 | 2 | 6.5 | 8 | 9 | 0.5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42.9 | 12 | 2*5 | 4-M5 | 45 | 26.6 | 2 | 6.5 | 8 | 10.5 | 0.5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48.3 | 14 | 2*6 | 4-M6 | 50 | 29.6 | 2 | 6.5 | 8 | 12.5 | 0.5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53.6 | 16 | 2*8 | 4-M6 | 58 | 33.9 | 2.5 | 6.5 | 8 | 15.5 | 0.6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2.5 | 7.5 | 10 | 17 | 0.6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.3 | 20 | 2*10 | 6-M8 | 75 | 42 | 3 | 7.5 | 10 | 19.5 | 0.7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.3 | 20 | 2*12 | 6-M8 | 85 | 49 | 3 | 7.5 | 10 | 21 | 0.7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95.8 | 22 | 2*12 | 6-M10 | 100 | 58 | 3.5 | 8.5 | 10 | 25.5 | 0.9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95.8 | 22 | 2*12 | 6-M12 | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0.9 |
Kurulum:
1Çapraz, yatay ya da veriyel olarak monte edilebilir.
Sürücü ve tahrikli çubuk arasındaki aksal derece 0,05 mm'yi geçmemelidir.
ve iş açıklığı değeri σ'yi sağlamalıdır.
2Çöplemeyi yapmadan önce her iki ucun dişleri temizlenmelidir.
3.Küplemenin tahrik edici ve tahrik edilen parçaları eksenel yönde sabitlenmelidir, eksenel hareketine izin verilmemektedir.
