Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: Z1
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1
Fiyat: USD10-90
Ambalaj bilgileri: kartonlar
Teslim süresi: 3-5 iş günü
Ödeme koşulları: L/C, D/A, D/P, Western Union, MoneyGram, T/T
Yetenek temini: ayda 1000
Model numarası: |
Z1 kilitleme tertibatı |
Hassas Derecelendirme: |
P0 |
Malzeme: |
GCr15 taşıyan çelik |
İç çapı: |
9-500 |
ağırlık: |
0,002-16,5 kg |
Dış Çap: |
12-540mm |
Model numarası: |
Z1 kilitleme tertibatı |
Hassas Derecelendirme: |
P0 |
Malzeme: |
GCr15 taşıyan çelik |
İç çapı: |
9-500 |
ağırlık: |
0,002-16,5 kg |
Dış Çap: |
12-540mm |

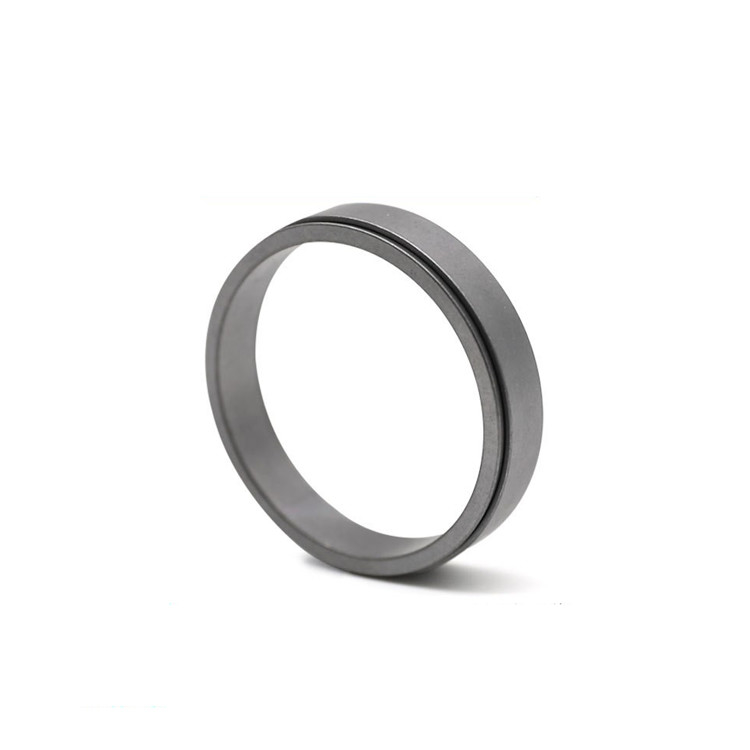

Z1 Kilitleme Elemanları Kilitleme Cihazı Kama Yok Yüksek Sertlik
Ürünler Özellikler
Kilitleme Tertibatı bağlantısı hassas, boşluksuz, anahtarsız bir bağlantıdır. Anahtar iletiminin neden olduğu gerilim yoğunlaşması ve dönen tuşlar gibi dezavantajları güvenilir bir şekilde ortadan kaldırır.Uygun ve hızlı konumlandırma, uzun hizmet ömrü ve kolay aşınmama gibi avantajlara sahiptir.Çalışma sırasında göreceli kayma ve aşınma yoktur.Özellikle çeşitli yüksek hassasiyetli şanzıman ve servo mekanizmalarda kullanıma uygundur.
Genleşme kaplin manşonu eksenel yönde takıldığında, eksenel yönün gerekli konum boyutunu ve herhangi bir eksenel sabitleme olmaksızın parçaların göreceli konumunu kolayca ayarlayabilir.
Uygulama kapsamının genişletilmesi ile makinelerdeki her türlü karmaşık bağlantı şekilleri, özel genleşme ve sıkı bağlantı manşonları ile değiştirilebilmektedir.İletim yapısını basitleştirin veya boşluksuz diyafram kaplini gibi mekanik bir bileşenin ayrılmaz bir parçası olun.
Kilitleme Tertibatının seçimi, anabilgisayar teknolojisinin ilerlemesi ve geliştirilmesi ve ürün güncellemesi için uygun olan ticarileştirme oranını destekleyen anabilgisayarın yüksek olmasını sağlayabilir.
Genleşme derzi manşonu -30ºC ile 200ºC sıcaklık aralığında çalışabilir ve farklı çalışma ortamlarına ve ortamlarına göre çeşitli malzemelerden yapılabilir.
Ürünler Parametreler
|
model |
Pf＝100N/mm2 |
G (kilogram) |
||||
| d | D | L | ben | F1(KN) | Mt(KN·m) | |
| mm | ||||||
| 10 | 13 |
4.5 |
3.7 |
1.4 | 7.0 | 0.01 |
| 12 | 15 | 1.6 | 9.8 | 0.01 | ||
| 13 | 16 | 1.8 | 11 | 0.01 | ||
| 14 | 18 |
6.3 |
5.3 |
2.8 | 19 | 0.01 |
| 15 | 19 | 3.0 | 22 | 0.01 | ||
| 16 | 20 | 3.2 | 25 | 0.01 | ||
| 17 | 21 | 3.4 | 28 | 0.01 | ||
| 18 | 22 | 3.6 | 32 | 0.01 | ||
| 19 | 24 | 3.8 | 35 | 0.01 | ||
| 20 | 25 | 4.0 | 40 | 0.01 | ||
| 22 | 26 | 4.5 | 50 | 0.01 | ||
| 24 | 28 | 4.8 | 56 | 0.01 | ||
| 25 | 30 | 5.0 | 60 | 0.01 | ||
| 28 | 32 | 5.6 | 80 | 0.01 | ||
| 30 | 35 | 6.0 | 90 | 0.01 | ||
| 32 | 36 | 6.4 | 100 | 0.01 | ||
| 35 | 40 |
7.0 |
6.0 |
8.2 | 150 | 0.02 |
| 36 | 42 | 8.4 | 160 | 0.02 | ||
| 38 | 44 | 8.6 | 166 | 0.02 | ||
| 40 | 45 |
8.0 |
6.6 |
9.9 | 200 | 0.02 |
| 42 | 48 | 10.4 | 220 | 0.03 | ||
| 45 | 52 | 10 | 8.6 | 14.6 | 330 | 0.04 |
|
基 本 尺 寸 |
当Pf＝100N/mm2 时的额定负荷 |
重 量 G (kilogram) |
||||
| d | D | L | ben | F1(KN) | Mt(KN·m) | |
| mm | ||||||
| 48 | 55 |
10 |
8.6 |
15.6 | 370 | 0.05 |
| 50 | 57 | 16.2 | 400 | 0.05 | ||
| 55 | 62 | 17.8 | 490 | 0.05 | ||
| 56 | 64 |
12 |
10.4 |
22.0 | 610 | 0.06 |
| 60 | 68 | 23.5 | 700 | 0.07 | ||
| 63 | 71 | 24.8 | 780 | 0.08 | ||
| 65 | 73 | 25.6 | 830 | 0.09 | ||
| 70 | 79 |
14 |
12.2 |
32.0 | 1120 | 0.11 |
| 75 | 84 | 34.4 | 1290 | 0.12 | ||
| 80 | 91 |
17 |
15 |
45.0 | 1810 | 0.19 |
| 85 | 96 | 48 | 2040 | 0.20 | ||
| 90 | 101 | 51 | 2290 | 0.22 | ||
| 95 | 106 | 54 | 2550 | 0.23 | ||
| 100 | 114 |
21 |
18.7 |
70 | 3500 | 0.38 |
| 105 | 119 | 73.2 | 3820 | 0.40 | ||
| 110 | 124 | 77 | 4250 | 0,41 | ||
| 120 | 134 | 84 | 5050 | 0.45 | ||
| 125 | 139 | 92 | 5750 | 0.62 | ||
| 130 | 148 | 28 | 25.3 | 124 | 8050 | 0.85 |
|
基 本 尺 寸 |
当Pf＝100N/mm2时的额定负荷 |
重 量 G (kilogram) |
||||
| d | D | L | ben | F1(KN) | Mt(KN·m) | |
| mm | ||||||
| 140 | 158 |
28 |
25.3 |
134 | 9350 | 0.91 |
| 150 | 168 | 143 | 10700 | 0.97 | ||
| 160 | 178 | 152.5 | 12200 | 1.02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1.50 |
| 180 | 201 | 204 | 18300 | 1.58 | ||
| 190 | 211 | 214 | 20400 | 1.68 | ||
| 200 | 224 |
38 |
34.8 |
262 | 26200 | 2.32 |
| 210 | 234 | 275 | 28900 | 2.45 | ||
| 220 | 244 | 288 | 37700 | 2.49 | ||
| 240 | 267 | 42 | 39.5 | 358 | 43000 | 3.52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | 4.68 |
| 260 | 290 | 435 | 56500 | 4.82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6.27 |
| 300 | 333 | 555 | 83000 | 6.47 | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10.90 |
| 340 | 380 | 755 | 128500 | 11.50 | ||
| 360 | 400 | 800 | 144000 | 12.20 | ||
| 380 | 420 | 845 | 160500 | 12.80 | ||
| 400 | 440 | 890 | 178000 | 13.50 | ||
| 420 | 460 | 935 | 1960000 | 14.1 | ||
| 450 | 490 | 998 | 224500 | 15.2 | ||
| 480 | 520 | 1070 | 256000 | 16.00 | ||
| 500 | 540 | 1110 | 278000 | 16.50 | ||
