Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: Z14
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 iş günü
Ödeme koşulları: L/C, D/A, D/P, D/P, T/T, Western Union, MoneyGram
Yetenek temini: ayda 1000
Model numarası: |
Z14 kilitleme tertibatı |
Malzeme: |
GCr15 taşıyan çelik |
ağırlık: |
0.09-0.46KG |
Dış çap: |
25-72mm |
Kalınlık (Mm): |
60-155 |
Delik boyutu: |
14-65mm |
Tork (kNm: |
9.2-38.9 |
Model numarası: |
Z14 kilitleme tertibatı |
Malzeme: |
GCr15 taşıyan çelik |
ağırlık: |
0.09-0.46KG |
Dış çap: |
25-72mm |
Kalınlık (Mm): |
60-155 |
Delik boyutu: |
14-65mm |
Tork (kNm: |
9.2-38.9 |

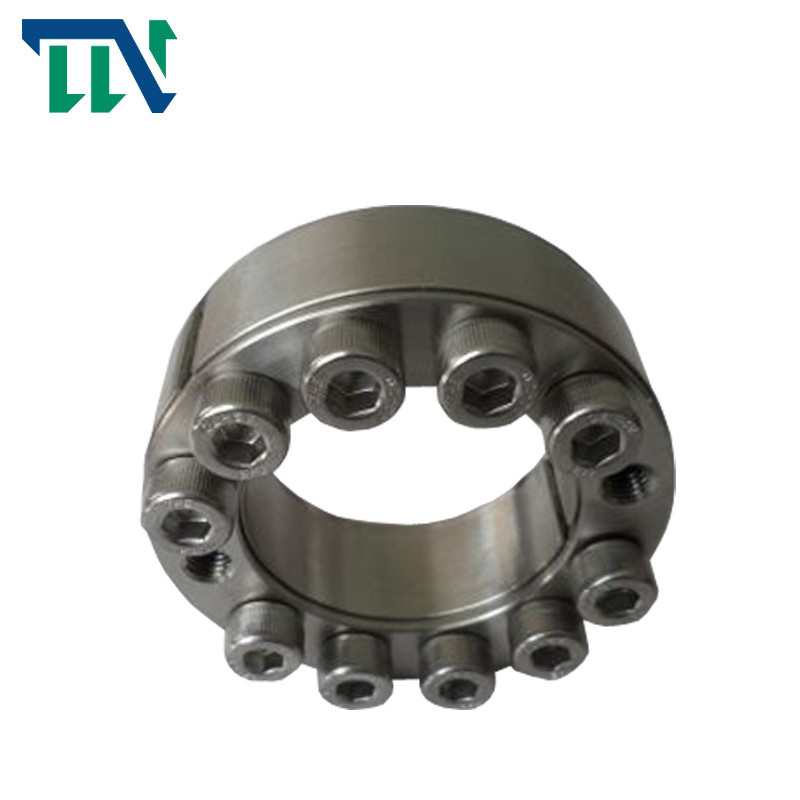

Z14 Anahtarsız Kilitleme Takımları Takım Tezgahları İçin Takım Kilitleme Cihazı
Ürünler Özellikler
Genleşme manşonunun temel amacı, parçalar (dişliler, volanlar, kasnaklar vb.) ile yükü iletmek için mil arasındaki bağlantıyı gerçekleştirmek için kamaların ve tek anahtarların işlevini değiştirmektir.
Kullanıldığında, yüksek mukavemetli cıvataların hareketi ile iç bilezik ile mil arasında ve dış bilezik ile göbek arasında büyük bir tutma kuvveti üretilir.Yük altındayken, tork, eksenel kuvvet veya ikisinin birleşik yükü, genleşme manşonunun ve parçaların birleşik basıncı ve beraberindeki sürtünme kuvveti ile iletilir.
|
|||||||||||||||||||||||||||
Güvenlik önlemleri ve yeniden kullanım
1. Bu ürün kaldırma makinelerinde kullanılıyorsa veya makinelere yükleniyorsa, güvenliği sağlamak için güvenlik cihazları ayarlanmalıdır.
2. Cıvataların yük altında gevşetilmesi kesinlikle yasaktır.
Yeniden kullanım sırasında, kilitleme tertibatı ancak kir, korozyon ve hasar olmadığı onaylandıktan sonra kullanılabilir.not 12.9
Ürünler Parametreler
|
基 本 尺 寸 temel boyutlar |
内 六 角 螺 钉iç altıgen başlı cıvata |
额 定 负 荷 anma yükü |
Pf (N/mm2) |
G
(kilogram) |
||||||||||
| d | D | Dr. | D1 | L | L0 | L1 | L2 |
规 格 boyutlar |
数 量 miktar |
MA N·m |
Ft(kN) |
Mt(kN·m) |
||
| mm | ||||||||||||||
| 14 | 64 | 109 | 0.091 | |||||||||||
|
16 18 |
25 | 33 | 42 | 16 | 20 | 26 | 30 | M4 | 4 | 2.9 | 9.20 |
74 82 |
95 85 |
0.082 0.072 |
| 19 | 87 | 80 | 0.068 | |||||||||||
| 20 | 150 | 124 | 0.113 | |||||||||||
| 22 | 30 | 39 | 50 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15.00 | 165 | 113 | 0.110 |
| 24 | 180 | 104 | 0.088 | |||||||||||
| 25 | 187 | 100 | 0.144 | |||||||||||
| 28 | 36 | 45 | 55 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15.00 | 210 | 89 | 0.121 |
| 30 | 225 | 83 | 0.105 | |||||||||||
| 32 | 240 | 77 | 0.200 | |||||||||||
| 35 | 42 | 51 | 62 | 16 | 20 | 28 | 33 | M5 | 4 | 6 | 15.00 | 260 | 71 | 0.730 |
| 36 | 270 | 69 | 0.162 | |||||||||||
| 38 | 44 | 54 | 66 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21.20 | 400 | 93 | 0.182 |
| 40 | 48 | 58 | 70 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21.20 | 425 | 88 | 0.223 |
| 42 | 446 | 83 | 0.191 | |||||||||||
| 45 | 55 | 67 | 82 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38.90 | 875 | 115 | 0.400 |
| 48 | 935 | 107 | 0.350 | |||||||||||
| 50 | 62 | 74 | 89 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38.90 | 974 | 103 | 0,500 |
| 55 | 1070 | 94 | 0.410 | |||||||||||
| 60 | 72 | 84 | 99 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38.90 | 1165 | 86 | 0.580 |
| 65 | 1265 | 79 | 0.460 | |||||||||||
