Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: Z12B
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: ayda 1000
Model numarası: |
Z12B kilitleme tertibatı |
Malzeme: |
GCr15 taşıyan çelik |
ağırlık: |
2.3-108KG |
Dış çap: |
110-695mm |
Kalınlık (Mm): |
60-155 |
Delik boyutu: |
70-600mm |
Tork (kNm: |
4.25-731.6 |
Model numarası: |
Z12B kilitleme tertibatı |
Malzeme: |
GCr15 taşıyan çelik |
ağırlık: |
2.3-108KG |
Dış çap: |
110-695mm |
Kalınlık (Mm): |
60-155 |
Delik boyutu: |
70-600mm |
Tork (kNm: |
4.25-731.6 |

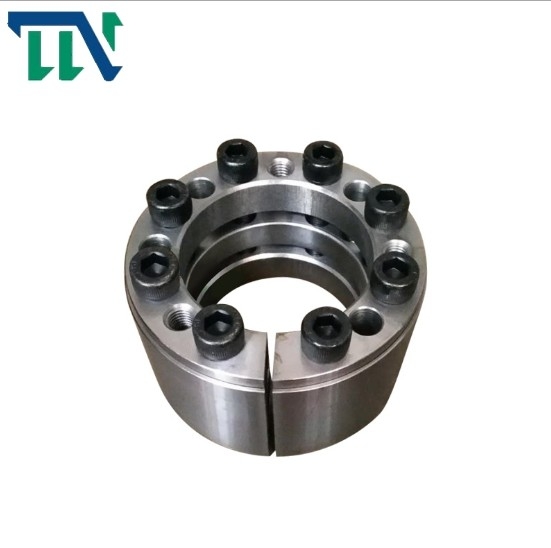

Metalurji Makineleri için Kilitleme Cihazı Z12B Kilitleme Meclisi Kilitleme Mili
Ürünler Özellikler
Changzhou tianniu iletim şirketi tarafından üretilen z serisi kilitleme tertibatı, Avrupa'daki yetkili teknik standartlara dayanmaktadır ve ürünlerde bilimsel olarak bazı yaratıcı iyileştirmeler yapmıştır.Şirket ağırlıklı olarak euro, JB (GB) standartları, ABD standartları ve çeşitli standart dışı kilitleme tertibatı serisi ürünler üretmektedir.Ürünler Avrupa Birliği, Amerika Birleşik Devletleri, Avustralya, Güneydoğu Asya, Hong Kong ve Tayvan ile diğer ülke ve bölgelere ihraç edilmektedir.Şu anda işletme 1000 metrekarelik bir alanı kaplamaktadır ve çeşitli CNC takım tezgahlarına, yüksek hassasiyetli ölçüm aletlerine ve özel ölçüm ekipmanlarına sahiptir.Şirket art arda 30'dan fazla standart seri ve binlerce spesifikasyon kilitleme tertibatı geliştirdi ve üretti.Çin'de büyük ölçekli bir profesyonel kilitleme tertibatı üreticisidir.
Changzhou tianniu iletim şirketi tarafından üretilen z serisi kilitleme tertibatı, anahtarsız bir bağlantı yapısıdır.Eksenel kuvvetin etkisi altında, iç ve dış manşonlar, mekanizma çalışmasının amacına ulaşmak için, tork ve eksenel kuvveti iletmek için yeterli sürtünmeyi üretmek için şaft ve göbek ile yakından küçülür ve genişler.
Kilitleme tertibatı, dünyada ağır yük altında mekanik bağlantılarda yaygın olarak kullanılan gelişmiş bir temel bileşendir.Tekerlek ve mil bağlantısında, muhafaza yüzeyleri arasında oluşan basınç ve sürtünmeyi sağlamak için yüksek mukavemetli cıvataları sıkarak yük aktarımını gerçekleştiren anahtarsız bağlantı cihazıdır.
Yüksek yük durumları için uygun
Özellikle alternatif tork için uygundur
Tipik uygulamalar: volan, kayış tamburu
Tork sistemi
Kurulum
1 genişleme kovanı 1xt takın
2 genişleme kovanı 1.9xt takın
3 genişleme kovanı 2.7xt takın
4 genişleme kovanı 3.6xt takın
Ürünler Parametreler
|
基 本 尺 寸 temel boyutlar |
内六角螺钉iç altıgen başlı cıvata |
额 定 负 荷 anma yükü |
Pf (N/mm2) |
MA
(N·m) |
G
(kilogram) |
||||||
| d | D | İ | L | L1 |
规 格 boyutlar |
数 量 miktar |
Ft(kN) | Mt(kN·m) | |||
| mm | |||||||||||
| 70 | 110 | 8 | 204 | 7.15 | 194 | 2.3 | |||||
| 80 | 120 | 50 | 60 | 70 | M10 | 10 | 250 | 10.25 | 212 | 83 | 2.5 |
| 90 | 130 | 11 | 280 | 12.6 | 207 | 2.7 | |||||
| 100 | 145 | 10 | 372 | 18.6 | 205 | 4.1 | |||||
| 110 | 155 | 60 | 70 | 82 | 10 | 372 | 20.5 | 187 | 4.4 | ||
| 120 | 165 | 11 | 408 | 24.5 | 188 | 4.8 | |||||
| 130 | 180 | M12 | 14 | 520 | 33.8 | 197 | 145 | 6.3 | |||
|
140 150 |
190 200 |
65 | 79 | 91 |
15 15 |
557 557 |
39.0 41.8 |
196 183 |
6.6 7.8 |
||
| 160 | 210 | 16 | 593 | 47.5 | 183 | 9.4 | |||||
| 170 | 225 | 78 | 92 | 106 | 15 | 764 | 65.0 | 193 | 10.7 | ||
| 180 | 235 | M14 | 765 | 69.0 | 182 | 230 | 11.3 | ||||
| 190 | 250 | 88 | 102 | 116 | 16 | 815 | 77.5 | 163 | 14.6 | ||
| 200 | 260 | 20 | 1020 | 102 | 194 | 15.3 | |||||
| 220 | 285 | 15 | 1060 | 117 | 174 | 20.2 | |||||
| 240 | 305 | 20 | 1410 | 170 | 212 | 21.8 | |||||
| 260 | 325 | 96 | 110 | 130 | M16 | 21 | 1480 | 193 | 205 | 355 | 23.4 |
| 280 | 355 | 21 | 1650 | 232 | 213 | 30.0 | |||||
| 300 | 375 | 21 | 1650 | 249 | 198 | 31.2 | |||||
| 320 | 405 | 124 | 136 | 156 | M20 | 20 | 2210 | 354 | 191 | 690 | 48.0 |
| 340 | 425 | 2210 | 376 | 180 | 51.0 | ||||||
| 360 | 455 | 20 | 2750 | 496 | 185 | 69.0 | |||||
| 380 | 475 | 20 | 2750 | 524 | 175 | 73.0 | |||||
| 400 | 495 | 22 | 3010 | 602 | 183 | 76.0 | |||||
| 420 | 515 | 24 | 3300 | 694 | 190 | 80.0 | |||||
| 440 | 535 | 24 | 3300 | 728 | 166 | 81.0 | |||||
| 460 | 555 | 24 | 3300 | 760 | 159 | 85.0 | |||||
| 480 | 575 | 140 | 155 | 177 | M22 | 25 | 3440 | 830 | 159 | 930 | 88.0 |
| 500 | 595 | 25 | 3440 | 861 | 153 | 91.0 | |||||
| 520 | 615 | 28 | 3850 | 1003 | 164 | 95.0 | |||||
| 540 | 635 | 28 | 3850 | 1042 | 158 | 98.0 | |||||
| 560 | 655 | 30 | 4130 | 1157 | 163 | 101.0 | |||||
| 580 | 675 | 30 | 4130 | 1199 | 158 | 104.0 | |||||
| 600 | 695 | 30 | 4130 | 1240 | 153 | 108.0 | |||||
