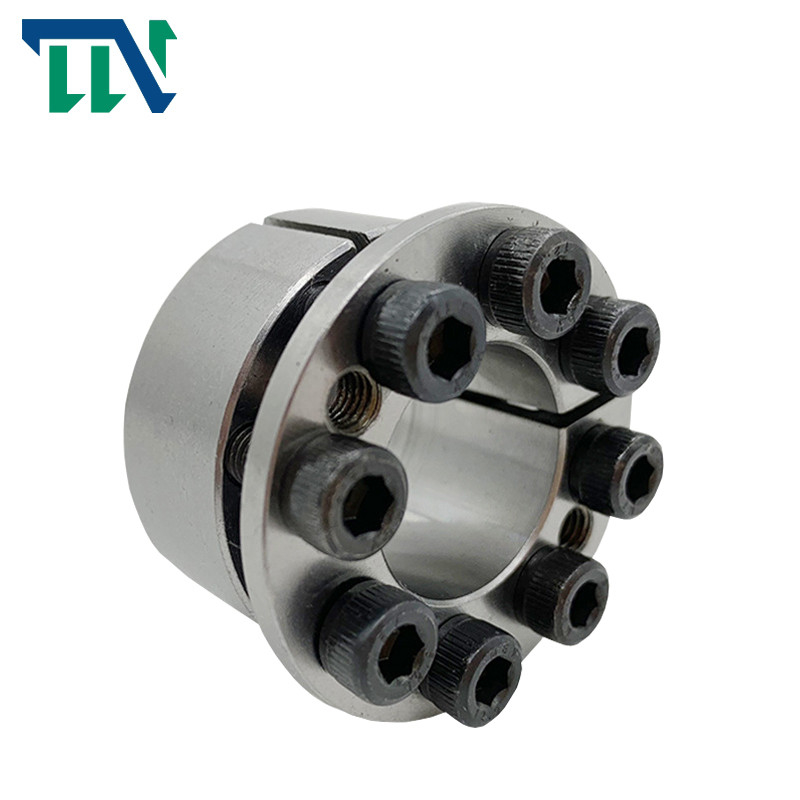

Z16 Anahtarsız Kilitleme Cihazı Güç Kilidi Meclisi Baskı İçin Sıkma

Brand Name:	Tianniu
Model Number:	Z16
MOQ:	2
fiyat:	negotiable
Delivery Time:	5-7 iş günü
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Menşe yeri:

ÇİN

Sertifika:

ISO-9001

Model numarası:

Z16 kilitleme tertibatı

Malzeme:

GCr15 taşıyan çelik

ağırlık:

0.25-100,3 KG

Dış çap:

47-710mm

Kalınlık (Mm):

60-155

Delik boyutu:

20-600mm

Tork (kNm:

34-3215

Ambalaj bilgileri:

Uçakla deniz yoluyla nakliye kartonları

Yetenek temini:

ayda 1000

Vurgulamak:

Baskı Gücü Kilitleme Montajı

Z16 Güç Kilitleme Montajı

Bağlama güç kilidi montajı

Product Description

Z16 Anahtarsız Kilitleme Cihazı Güç Kilidi Meclisi Baskı İçin Sıkma

Ürünler Özellikler

modeli		Z16 Kilitleme Elemanları
İç Yarış Boyutu (mm)		20-600mm
Dış Yarış Boyutu (mm)		47-710mm
Kalınlık (mm)		23-113mm
AĞIRLIK(kg)		0.25-104kg

Genleşme manşonunun temel amacı, parçalar (dişliler, volanlar, kasnaklar vb.) ile yükü iletmek için mil arasındaki bağlantıyı gerçekleştirmek için kamaların ve tek anahtarların işlevini değiştirmektir.

Kullanıldığında, yüksek mukavemetli cıvataların hareketi ile iç bilezik ile mil arasında ve dış bilezik ile göbek arasında büyük bir tutma kuvveti üretilir.Yük altındayken, tork, eksenel kuvvet veya ikisinin birleşik yükü, motorun birleşik basıncı ile iletilir.

genişleme manşonu ve parçalar ve beraberindeki sürtünme kuvveti.

Kurulum yöntemi

1. İlk olarak, kilitleme tertibatının yüzeyini ve bağlı parçanın bağlantı yüzeyini silin ve ince bir tabaka yağlama yağı (molibden disülfid veya silikon katkı maddeleri olmadan) eşit şekilde uygulayın.

2. Tasarımda belirtilen konuma gelmesi için bağlı parçayı mile itin.Cıvatayı gevşeten kilitleme tertibatını, bağlanan parçanın eğimini önlemek için bağlantı boşluğuna düzgün bir şekilde takın ve ardından cıvatayı elle sıkın.

3. Montaj cıvatalarını kilitlemek için tork anahtarı kullanılacaktır.Cıvataları çapraz, çapraz ve eşit olarak sıkın ve aşağıdaki adımları izleyin: (1) 1 / MA değeri ile sıkın;(2) 1/2mA değeri ile sıkın;(3) Ma değeri ile sıkın;(4) Tüm cıvataları Ma değeriyle kontrol edin.

Ürünler Parametreler

Çap							anma yükü		重量G (Kg)
d	D	L1	L2	L3	L4	L5	ft	dağ	重量G (Kg)
20	47	20	17	23	29	3	0.28	28	0.26
22	47	20	17	23	29	3	0.31	28	0.25
24	50	20	17	23	29	3	0.34	28	0.28
25	50	20	17	23	29	3	0.35	28	0,3
28	55	20	17	23	29	3	0,52	37	0.32
30	55	20	17	23	29	3	0,56	37	0.31
35	60	20	17	23	29	3	0.74	42	0.34
40	65	20	17	23	29	3	0.93	46	0.38
45	75	24	20	28	36	4	1.56	69	0.64
50	80	24	20	28	36	4	2	78	0.69
55	85	24	20	28	36	4	2.4	86	0.75
60	90	24	20	28	36	4	2.6	86	0,8
65	95	24	20	28	36	4	3.4	104	0.85
70	110	29	24	34	44	5	4.8	137	1.56
75	115	29	24	34	44	5	5.15	137	1.65
80	120	29	24	34	44	5	6.05	151	1.73
85	125	29	24	34	44	5	7	164	1.83
90	130	29	24	34	44	5	7.4	164	1.91
95	135	29	24	34	44	5	7.8	164	1 99
100	145	33	28	38	50	5	10.3	207	2.68
110	1 55	33	28	38	50	5	11.4	207	2.9
120	1 65	33	28	38	50	5	15.8	263	3.1
130	1 80	38	33	43	55	5	19.5	301	4.25
140	1 90	38	33	43	55	5	21	301	4.5
150	200	38	33	43	55	5	25.4	338	4.8
160	21 0	38	33	43	55	5	30	376	5
170	225	43	38	49	63	5	35	412	6.8
180	235	43	38	49	63	5	41.8	464	7.1
190	250	51	46	57	71	5	51.4	541	9.6
200	260	51	46	57	71	5	62	619	10
220	285	55	50	61	77	5	78	714	12.7
240	305	55	50	61	77	5	92	770	13.8
260	325	55	50	61	77	5	112	860	14.8
280	355	65	60	73	91	5	145	1034	22,2
300	375	65	60	73	91	5	175	1164	23.6
320	405	77	72	85	105	5	242	1510	33.4
340	425	77	72	85	105	5	257	1510	35.3
360	455	89	84	99	121	5	338	1880	49
380	475	89	84	99	121	5	360	1890	51.5
400	495	89	84	99	121	5	439	2193	53.8
420	515	89	84	99	121	5	494	2350	56.3
440	545	101	96	113	137	5	566	2572	74.8
460	565	101	96	113	137	5	592	2572	77.8
480	585	101	96	113	137	5	617	2572	81
500	605	101	96	113	137	5	723	2893	84
520	630	101	96	113	137	5	752	2893	91.6
540	650	101	96	113	137	5	781	2893	94.7
560	670	101	96	113	137	5	900	3215	97.9
580	690	101	96	113	137	5	932	3215	101
600	710	101	96	113	137	5	964	3215	104
