Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: Z13
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 iş günü
Yetenek temini: ayda 1000
Model numarası: |
Z13 kilitleme tertibatı |
Malzeme: |
GCr15 taşıyan çelik |
ağırlık: |
0.5-10.66KG |
Dış çap: |
47-235mm |
Kalınlık (Mm): |
60-155 |
Delik boyutu: |
20-180 mm |
Tork (kNm: |
0,5-66 |
Model numarası: |
Z13 kilitleme tertibatı |
Malzeme: |
GCr15 taşıyan çelik |
ağırlık: |
0.5-10.66KG |
Dış çap: |
47-235mm |
Kalınlık (Mm): |
60-155 |
Delik boyutu: |
20-180 mm |
Tork (kNm: |
0,5-66 |

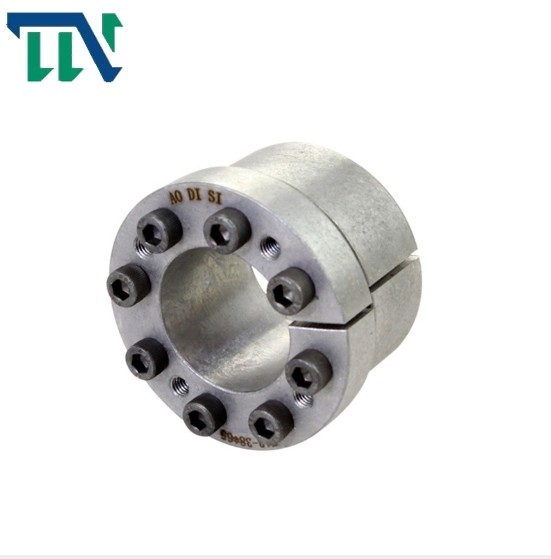

Z13 En çok satan Kilitleme Grubu Kilitleme Mili RLK302
Ürünler Özellikler
| modeli | Z13 Koni Sıkıştırma Elemanları | |
| Mil Üzerindeki Basınç (N/mm2) | 120 | |
| Göbek Üzerindeki Basınç (N/mm2) | 92-108 | |
| Nominal Yük (kN.m) | Kuvvet | 54-270 |
| tork | 0,54-13,3 | |
| İç Yarış Boyutu (mm) | 20-100 | |
| Dış Yarış Boyutu (mm) | 47-145 | |
| Kalınlık (mm) | 48-77 | |
| Ağırlık (kg) | 0.51-4.62 | |
Avantaj
Tam boyutları ile en yaygın kullanılan model
Yüksek torklu şanzıman
Sıktıktan sonra göbek eksenel olarak hareket edebilir
Kilitleme Montajı yeni bir bağlantı türüdür.Kilitleme tertibatı ile mil arasında veya gövde yüzeyi arasında pozitif basınç oluşturmak için yüksek mukavemetli cıvataların sıkılmasına dayanır, buna sürtünme ve yük aktarımını gerçekleştiren anahtarsız bir bağlantı cihazı eşlik eder.Genel mekanik bağlantı yöntemiyle karşılaştırıldığında birçok benzersiz avantaj ve özelliğe sahiptir.
bağ ve bağ olmadan girişim
Changzhou TIANNIU Şanzıman Ekipmanları Co, Ltd (Changzhou TIANNIU Debriyaj Fabrikası) profesyonel bir tek yönlü debriyaj rulman tedarikçisidir, birincil ürünler mikro elektromanyetik debriyaj, tork sınırlayıcı kaplin, kayar mil kaplini, esnek pervane şaft kaplini, kilitleme tertibatı ve mil kaplinleridir, vb.
10 yılı aşkın bir süredir Fren Debriyaj Rulman ve debriyaj tek yönlü rulman endüstrisinde, müşterilerin ihtiyaçlarına göre özel ürünler iş prensibinde ısrar ediyoruz. Müşterilerimizi dinleyerek, inovasyon uygulayarak ve tüm ihtiyaçlarını karşılamak için işçilikle inşa ederek hizmet veriyoruz.
Ürünler Parametreler
|
基 本 尺 寸 temel boyutlar |
内六角螺钉iç altıgen başlı cıvata |
额 定 负 荷 anma yükü |
MA
(N·m) |
Pf (N/mm2) |
G
(kilogram) |
||||||||
| d | D | L1 | L2 | L3 | L4 | D1 |
规 格 boyutlar |
数 量 miktar |
Ft(kN) | Mt(kN·m) | |||
| mm | |||||||||||||
| 20 | 47 | 53 | 0,54 | 276 | 0,51 | ||||||||
| 22 | 47 | 53 | 0,6 | 253 | 0,53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
M6 | 7 | 54 |
0.65 0.68 |
14 |
230 222 |
0,55 0.62 |
| 28 | 55 | 61 | 0.76 | 198 | 0.65 | ||||||||
| 30 | 55 | 61 | 0,82 | 186 | 0.70 | ||||||||
| 32 | 60 | 66 | 1.31 | 261 | 0.80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
M6 | 11 | 82 |
1.44 1.56 |
14 |
240 220 |
0.81 0.90 |
| 40 | 65 | 71 | 1.64 | 209 | 1.33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2.13 | 213 | 1.24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2.28 | 199 | 1.35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2.43 | 186 | 1.41 | ||||||
| 50 | 80 | 59 | 51 | 34.4 | 30 | 86 | M8 | 6 | 101 | 2.53 | 41 | 179 | 1.44 |
| 55 | 85 | 91 | 9 | 152 | 4.18 | 244 | 1.45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4.56 | 224 | 1.55 | ||||||
| 65 | 95 | 102 | 9 | 152 | 4.94 | 206 | 1.67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6.5 | 176 | 2.61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7.0 | 165 | 2.75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
M10 |
7 8 |
186 213 |
7.4 9.0 |
83 |
153 165 |
2.89 3.04 |
| 90 | 130 | 137 | 8 | 213 | 9.6 | 157 | 3.18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12.6 | 185 | 3.33 | ||||||
| 100 | 145 | 152 | 7 | 270 | 13.3 | 153 | 4.62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
M12 |
7 8 |
270 309 |
14.7 18.4 |
145 |
140 147 |
5.00 5.37 |
| 130 | 180 | 188 | 10 | 388 | 25.1 | 171 | 6.46 | ||||||
| 140 | 190 | 199 | 11 | 586 | 40.5 | 213 | 7.73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47.0 | 217 | 8.21 | ||||||
| 160 | 210 | 87.5 | 73,5 | 58,5 | 51 | 219 | M14 | 13 | 692 | 54.3 | 230 | 220 | 8.64 |
| 170 | 225 | 234 | 14 | 746 | 63.0 | 226 | 10.14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66.0 | 212 | 10.66 | ||||||
