Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: GD serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2 adet
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 İş Günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
modeli: |
Enkoder İçin GD Özel Yaylı Kaplin |
Malzeme: |
Alüminyum alaşım |
Yapı: |
Enkoder İçin Özel Yaylı Kaplin |
Delik boyutu: |
16-26mm |
Garanti: |
12 ay |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
modeli: |
Enkoder İçin GD Özel Yaylı Kaplin |
Malzeme: |
Alüminyum alaşım |
Yapı: |
Enkoder İçin Özel Yaylı Kaplin |
Delik boyutu: |
16-26mm |
Garanti: |
12 ay |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |

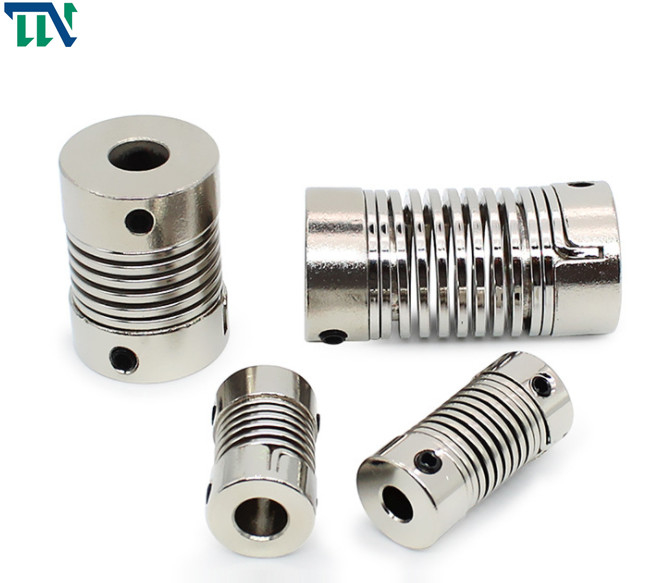

Ürünler Özellikler
Kaplinin yüzeyi oksitlenir, iç delik doğrudur, tork iletimi büyüktür ve esneklik iyidir.Orta diyafram 304 malzemeden, elastomer ise Almanya'dan ithal edilen poliüretandan yapılmıştır.
> Ana gövde çinko alaşımından yapılmıştır
>Orta elastomer yay çeliğinden yapılmıştır
> Basit yapı, iyi esneklik, düşük atalet ve daha az izin verilen açısal sapma avantajlarına sahiptir.
>Kolay kurulum, yay çeliği daha etkili radyal kompanzasyon, mil sapması
>Mikro motor ve enkoder için uygundur
> Ayar vidasının sabitleme yöntemi
Tianniu, Ar-Ge, üretim ve satış birleştirme konusunda uzmanlaşmış bir yüksek teknoloji şirketidir.Şirket, ürün kalitesini her zaman kurumsal gelişimin hayatı olarak alır, "bir hayatta bir şey yapmak ve bir hayatta bir şeyi iyi yapmak" kurumsal ilkesine bağlı kalır, geliştirir ve yenilik yapar, dikkatli çalışır ve kaliteyi sağlar.Ana ürünler: diyafram kaplini, erik çiçeği kaplini, paslanmaz çelik paralel hat kaplini, körük kaplini, kayar blok kaplini, genleşme manşonlu kaplini ve diğer düzinelerce çeşittir.Bu ürün, NC takım tezgahları, lazer kesim makineleri, vidalı mil, modül kızağı, elektronik otomatik ekipman ve benzeri gibi birçok alanda yaygın olarak kullanılmaktadır.
Ürünler Parametreler
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | LF | F | M | sıkma vidası torku (NM) |
| GD-16 x27 | 5,6,6,35,7,8,9,10 | 16 | 27 | 8.5 | 3 | M3 | 0.7 |
| GD-16 x35 | 5,6,6,35,7,8,9,10 | 16 | 35 | 12.5 | 3.5 | M4 | 1.7 |
| GD-26x50 | 6.6.35,7,8,9,10,11,12,12.7,14 | 26 | 50 | 17 | 4.5 | M5 | 4 |
| model parametresi | Puanlanmıs tork (NM)* |
Maksimum tork (NM)* |
azami hız rpm |
eylemsizlik momenti (Kg.M.2) |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
ağırlık (g) |
| GD-16 x27 | 0,5 | 1 | 3000 | 1.02x10-6 | 1.0 | 8 | ±1.0 | 30 |
| GD-16 x35 | 0,5 | 1 | 3000 | 1.02x10-6 | 1.0 | 8 | ±1.0 | 70 |
| GD-26x50 | 1.5 | 3 | 3000 | 1.15x10-5 | 1.2 | 8 | ±1.0 | 130 |
