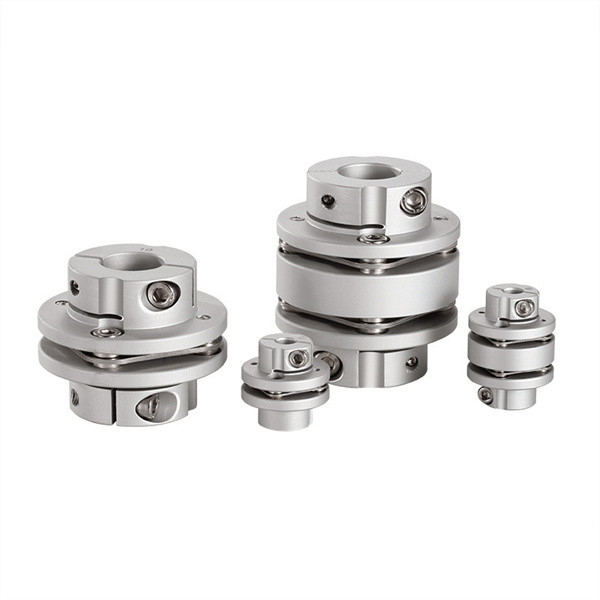

Alüminyum Servo Motor Şaft Bağlayıcı 5mm - 8mm 10mm Çift Diyaframlı Kelepçe

Brand Name:	Tianniu
Model Number:	GLT serisi
MOQ:	2 adet
fiyat:	negotiable
Delivery Time:	5-7 İş Günü
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Menşe yeri:

ÇİN

Sertifika:

ISO-9001

modeli:

GLT çift kademeli çift diyaframlı kelepçe kaplini

Malzeme:

Alüminyum alaşım

Yapı:

adım çift diyaframlı kelepçe

Delik boyutu:

34-82mm

Garanti:

12 ay

elastomer malzeme:

PA66

Yüzey İşlem:

Anodik oksidasyon tedavisi

Ambalaj bilgileri:

Uçakla deniz yoluyla nakliye kartonları

Yetenek temini:

ayda 10000

Vurgulamak:

alüminyum mil kuplörü

servo mil kuplörü

mil kuplörü 5 mm'den 10 mm'ye

Product Description

GLT Alüminyum alaşımlı çift kademeli çift diyaframlı kelepçe tipi kaplin

Ürünler Özellikler

Kaplinin yüzeyi oksitlenir, iç delik doğrudur, tork iletimi büyüktür ve esneklik iyidir.Orta diyafram 304 malzemeden, elastomer ise Almanya'dan ithal edilen poliüretandan yapılmıştır.

Diyafram kaplini, diyaframın elastik deformasyonu ile bağlı iki şaftın göreli yer değiştirmesini telafi eder.Yüksek performanslı metal elastik elemanlı esnek kaplindir.Yağlama gerektirmez, kompakt yapısı, yüksek mukavemeti, uzun servis ömrü, dönme boşluğu yoktur, sıcaklık ve yağ kirliliğinden etkilenmez.Asit direnci, alkali direnci ve korozyon direnci özelliklerine sahiptir.Yüksek sıcaklık, yüksek hız ve aşındırıcı ortam çalışma koşullarında şaft iletimi için uygundur, Su pompası (özellikle yüksek güçlü ve kimyasal pompa), fan, kompresör, hidrolik makine gibi çeşitli mekanik cihazların şaft iletiminde yaygın olarak kullanılır. , petrol makineleri, matbaa makineleri, tekstil makineleri, kimya makineleri, madencilik makineleri, metalurji makineleri, havacılık (helikopter), gemi yüksek hızlı güç aktarım sistemi, buhar türbini pistonlu güç mekanik iletim sistemi, paletli araç ve jeneratör seti yüksek hızlı ve yüksek güçlü mekanik şanzıman sistemi, Dinamik dengelemeden sonra, yüksek hızlı şanzıman şaftlarında yaygın olarak kullanılmaktadır.

Ürünler Parametreler

Alüminyum Servo Motor Şaft Bağlayıcı 5mm - 8mm 10mm Çift Diyaframlı Kelepçe 0

model parametresi	ortak delik çapı d1,d2	ΦD	ΦN	L	LF	d3	LP	S	M	sıkma vidası torku (NM)
GLT-34x37.5	5,6,6,35,7,8,9,9.525,10,11,12,	34	21.6	37.5	12.15	Φ16	6.8	3.2	M3	1.5
GLT-39x48	6,8,9,9.525,10,11,12,12.7,14,15	39	25	48	15.15	Φ19	9.3	4.5	M4	2.5
GLT-44x48	6,8,9,9.525,10,11,12,12.7,14,15,1 6,17,18	44	29.6	48	15.15	Φ22,5	9.3	4.2	M4	2.5
GLT-56x61	10,12,12.7,14,15,16,17,18,19,20,22,24	56	38	61	19.90	Φ32.5	10.8	5.2	M5	7
GLT-68x74	14,15,16,17,18,19,20,22,24,25,28,30	68	46	74	24	Φ38,3	14	6	M6	12
GLT-82x98	17,18,19,20,22,24,25,28,30,32,35,38	82	56	98	30.15	Φ45	22.3	7.7	M8	20

model parametresi	Puanlanmıs tork (NM)*	izin verilen eksantriklik (mm)*	izin verilen sapma açısı (°)*	izin verilen eksenel sapma (mm)*	azami hız rpm	statik burulma sertliği (NM/rad)	eylemsizlik momenti (Kg.M.2)	Mil kovanının malzemesi	şarapnel malzemesi	yüzey işleme	ağırlık (g)
GLT-34x37.5	2	0.12	1.5	±0.18	10000	2200	6.95x10-6	Yüksek mukavemetli alüminyum alaşım	SUS 3 0 4 Yay çeliği	eloksal tedavisi	49
GLT-39x48	4.5	0.15	1.5	±0.23	10000	4500	1.7x10-5				85
GLT-44x48	6.75	0.17	1.5	±0.27	10000	5500	2.8x10-5				107
GLT-56x61	20	0.17	1.5	±0.36	10000	11000	8,7x10-5				196
GLT-68x74	50	0.18	1.5	±0.4	9000	23000	2.3x10-4				375
GLT-82x98	90	0.18	1.5	±0.5	8000	38000	1.2x10-3				645
