Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: Tianniu
Sertifika: ISO-9001
Model numarası: GM serisi
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2 adet
Fiyat: Negotiable
Ambalaj bilgileri: Uçakla deniz yoluyla nakliye kartonları
Teslim süresi: 5-7 İş Günü
Ödeme koşulları: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Yetenek temini: ayda 10000
modeli: |

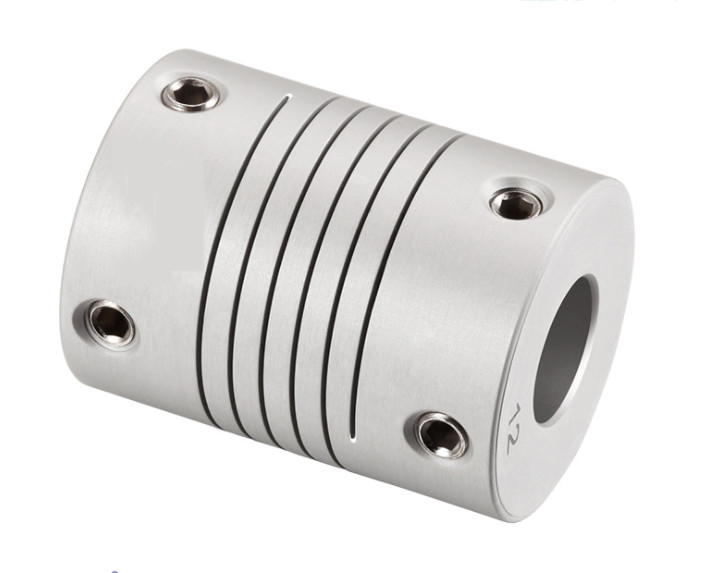

GM vida dişi tespit vidalı kaplin sarma kaplini |
Malzeme: |
Alüminyum alaşım |
Delik boyutu: |
12-50 mm |
Garanti: |
12 ay |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
modeli: |
GM vida dişi tespit vidalı kaplin sarma kaplini |
Malzeme: |
Alüminyum alaşım |
Delik boyutu: |
12-50 mm |
Garanti: |
12 ay |
elastomer malzeme: |
PA66 |
Yüzey İşlem: |
Anodik oksidasyon tedavisi |
Ürünler Özellikler
Şaft Kaplinleri, tipine göre aşağıdaki en yaygın kategorilere ayrılır:
Metal diyaframlı kaplin: servo motorlar, kodlayıcılar, planet redüktörler, vidalı miller, kompresörler, karıştırıcılar, kağıt makineleri, robotlar ve diğer mekanik ekipmanlar için uygundur.Erik biçimli kaplin: Enkoderler, servo sistemler, motor mili tahrikleri, paketleme makineleri, takım tezgahı tahrikleri, pompalar ve diğer makineler için uygundur.Körüklü kaplin: enkoderler, CNC takım tezgahları, konumlandırma sistemleri, vidalı miller, indeksleme diskleri, planet dişli redüktörleri için uygundur.Yaylı kaplin: döner kodlayıcılar, adım motorları, vida çubukları vb. için uygundur. Paralel bağlantı: adım motorları, kodlayıcılar, vida çubukları vb. bağlantısı için uygundur. Çapraz kaydırmalı bağlantı: takometre, kodlayıcı, vida, takım tezgahı ve diğer makineler için uygundur .Üniversal kaplin, rijit kaplin.
> Entegre yapı, yüksek mukavemetli alüminyum alaşımlı malzemelerin genel kullanımı
>Elastik hareket, radyal, açısal ve eksenel sapmayı telafi eder
>Tampon efektli yay tasarımı
>Enkoder için özel tasarım, mikro motor
> Ayar vidasının sabitleme yöntemi
Ürünler Parametreler
| model parametresi | ortak delik çapı d1,d2 | ΦD | L | L1 | L2 | F | M | sıkma vidası torku (NM) |
| GM-12xl8.5 | 2,3,4,5,6,6,35 | 12 | 18.5 | 1.8 | 0,4 | 3.5 | M3 | 0.7 |
| GM-15.5x21 | 3,4,5,6,6,35,7 | 15.5 | 21 | 2 | 0,4 | 3.3 | M3 | 0.7 |
| GM-15.5x23 | 3,4,5,6,6,35,7 | 15.5 | 23 | 2 | 0,4 | 3.6 | M3 | 0.7 |
| GM-19.1x19.1 | 4,5,6,6,35,7,8 | 17.5 | 23 | 2 | 0,4 | 3.6 | M4 | 1.7 |
| GM-17.5x23 | 4,5,6,6,35,7,8,10 | 19.1 | 19.1 | 2 | 0,4 | 3 | M4 | 1.7 |
| GM-19,5x24.5 | 6.6.35,7,8,9,9.525,10 | 19.5 | 24.5 | 2 | 0,4 | 3.3 | M4 | 1.7 |
| GM-25x32 | 5,6,6,35,7,8,9,9,525,10,11,12,12.7 | 25 | 32 | 2 | 0,4 | 3.7 | M4 | 1.7 |
| GM-25.4x25.4 | 6.6.35,7,8,9,9.525,10,11,12,12.7 | 25.4 | 25.4 | 2 | 0,4 | 3.7 | M4 | 1.7 |
| GM-28.6x28.6 | 8,9,9.525,10,11,12,12.7,14 | 28.6 | 28.6 | 2.75 | 0,4 | 4.2 | M4 | 1.7 |
| GM-32x32 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18 | 32 | 32 | 2.75 | 0,4 | 5.5 | M4 | 1.7 |
| GM-32x41 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18 | 32 | 41 | 2.75 | 0,4 | 6.8 | M4 | 1.7 |
| GM-38.7x38.1 | 8,10,11,12,12.7,14,15,16,17,18,19,20,22 | 38.1 | 38.1 | 3 | 0,4 | 5.2 | M5 | 4 |
| GM-42x50 | 12,12.7,14,15,16,17,18,19,20,22,24,25,28 | 42 | 50 | 3.5 | 0,4 | 8.5 | M6 | 7 |
| GM-50x50 | 12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 50 | 50 | 3.5 | 0,5 | 8.5 | M6 | 7 |
| model parametresi | Puanlanmıs tork (NM)* |
izin verilen eksantriklik (mm)* |
izin verilen sapma açısı (°)* |
izin verilen eksenel sapma (mm)* |
azami hız rpm |
statik burulma sertliği (NM/rad) |
eylemsizlik momenti (Kg.M.2) |
Mil kovanının malzemesi | yüzey işleme | ağırlık (g) |
| GM-12xl8.5 | 0,3 | 0.15 | 3 | ±0.2 | 30000 | 40 | 8.0x10-7 | Yüksek mukavemetli alüminyum alaşım | eloksal tedavisi | 4 |
| GM-15.5x21 | 0,5 | 0.15 | 3 | ±0.2 | 25000 | 80 | 2.8x10-7 | 7.7 | ||
| GM-15.5x23 | 0,5 | 0.15 | 3 | ±0.2 | 25000 | 50 | 2.9x10-7 | 9.3 | ||
| GM-17.5x23 | 0,6 | 0.15 | 3 | ±0.2 | 25000 | 85 | 3.5x10-7 | 12.7 | ||
| GM-19.1x19.1 | 0.9 | 0.15 | 3 | ±0.2 | 24000 | 130 | 7,2x10-7 | 11.6 | ||
| GM-19,5x24.5 | 1 | 0.15 | 3 | ±0.2 | 19000 | 150 | 8.1x10-7 | 16 | ||
| GM-25x32 | 2 | 0.15 | 3 | ±0.2 | 15000 | 300 | 3.5x10-7 | 32 | ||
| GM-25.4x25.4 | 2 | 0.15 | 3 | ±0.2 | 14000 | 360 | 2.3x10-6 | 26 | ||
| GM-28.6x28.6 | 2 | 0.15 | 3 | ±0.2 | 14000 | 380 | 2.3x10-6 | 39 | ||
| GM-32x32 | 3 | 0.15 | 3 | ±0.2 | 13000 | 380 | 2.5x10-6 | 57 | ||
| GM-32x41 | 4 | 0.15 | 3 | ±0.2 | 12000 | 450 | 9.6x10-6 | 65 | ||
| GM-38.7x38.1 | 6.5 | 0.15 | 3 | ±0.2 | 9500 | 400 | 2,7x10-5 | 97 | ||
| GM-42x50 | 8 | 0.15 | 3 | ±0.2 | 9000 | 500 | 7,2x10-3 | 185 | ||
| GM-50x50 | 20 | 0.15 | 3 | ±0.2 | 8000 | 785 | 8.1x10-5 | 220 |
